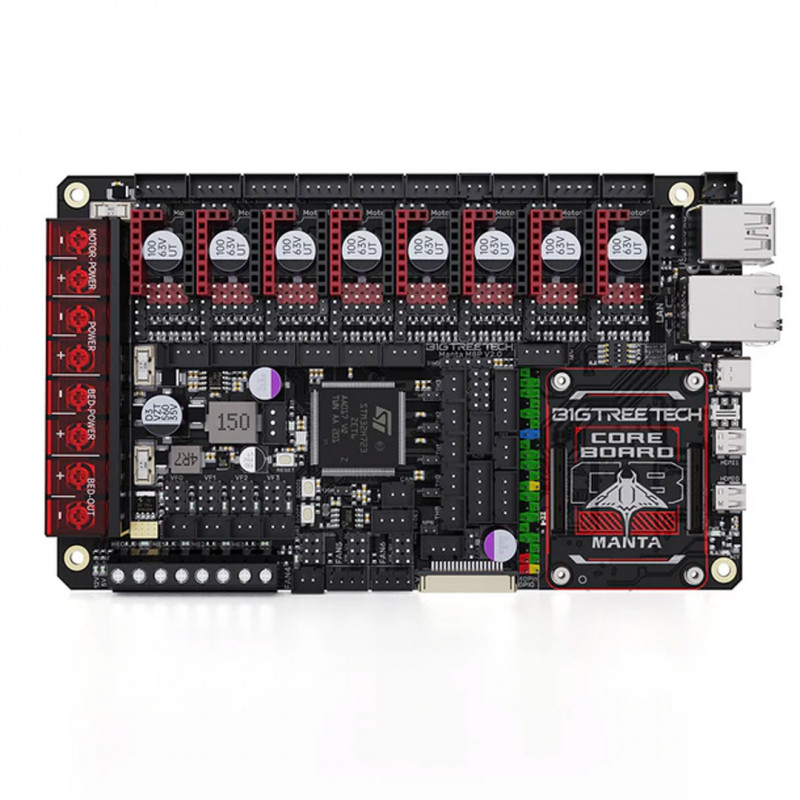

Manta M8P V2.0 BIGTREETECH - scheda madre per stampante 3D

Manta M8P V2.0 di BIGTREETECH è una potente scheda madre a 32 bit con molte funzionalità. Offre infatti molte opzioni di upgrade grazie a molte interfacce. La scheda madre è compatibile con il software open source Klipper, Raspberry e Marlin.
Se usata in combinazione con BTT CB1, Manta M8P V2.0 è ideale per le stampanti 3D Voron 2.4, Voron Trident e VzBoT.
La scheda Manta M8P V2.0, infatti, ha lo stesso connettore di Raspberry Pi e può quindi essere collegata a tutte le versioni di Raspberry Pi CM4 e CB1. Il facile montaggio della scheda aggiuntiva a Manta M8P può essere rinforzato da viti. Le viti necessarie per fare ciò non sono comprese nella fornitura della scheda madre

Caratteristiche principali:

• Dotato di un chip ARM® Cortex-M0+ STM32H723ZET6 a 32 bit con una frequenza di 550MHz, garantendo una maggiore velocità di elaborazione.
• Progettato con lo stesso connettore del Raspberry Pi, assicurando una connessione affidabile con tutte le versioni di CM4 e CB1, con la possibilità di un'installazione rinforzata con viti.
• Espansione versatile con numerose porte per supportare moduli aggiuntivi come BL Touch, schermo LCD, luci RGB, spegnimento automatico, ecc.
• Il chip di alimentazione TPS5450-5A offre un'uscita di 5A, perfettamente compatibile con le esigenze di alimentazione del Raspberry Pi.
• Tensione selezionabile per ventole CNC: 5V/12V/24V.
• Circuito di protezione eFuse aggiunto: si disconnette rapidamente in caso di sovraccarico e si resetta automaticamente quando il sovraccarico è risolto, riducendo notevolmente il rischio di danni alla scheda madre causati da cortocircuiti o surriscaldamenti.
• Porta Can Bus riservata, che può essere collegata con EBB CAN per semplificare il cablaggio e migliorare la resistenza alle interferenze.
• Nuovo design ID, con aggiunta di interfacce I2C, servo a 5V, IO espanso e TFT. Utilizzo di una soluzione di alimentazione a 12V e circuito di alimentazione a 5V ottimizzato.
• La M8P V2.0 e CB1 sono la scelta ideale per stampanti come Voron 2.4, VzBot, ecc.

Ulteriori dettagli della scheda BTT Manta M8P V2.0:

• Il chip di alimentazione TPS5450-5A supporta un ingresso DC 12/24V e fornisce fino a 5A/6A di picco per alimentare un Raspberry Pi.
• Il circuito del termistore è protetto per prevenire danni all'MCU in caso di cortocircuito nei collegamenti del letto riscaldato e della cartuccia riscaldante.
• Le ventole PWM supportano la selezione della tensione a 24/12/5V senza la necessità di un modulo trasformatore esterno, riducendo i punti di guasto.
• Il circuito del termistore consente la selezione del valore della resistenza di pull-up tramite un jumper per supportare PT1000 senza un modulo esterno, rendendo più comodo l'uso fai-da-te.
• Il firmware dell'MCU può essere aggiornato tramite una scheda SD o utilizzando il comando "make flash" in Klipper per aggiornare il firmware tramite DFU.
• Il connettore BTB consente l'uso di schede core come CM4, CB1 o altre.
• Il driver TMC integrato funziona in modalità SPI e UART, e il pin della funzione DIAG può essere utilizzato semplicemente collegando un jumper.
• Connettori disponibili per sensore di filamento, spegnimento automatico, BLTouch, RGB, I2C, servo, rilevamento alimentazione a 5V, ecc.
• MOSFET ad alte prestazioni per ridurre il riscaldamento.
• Fusibili sostituibili per una manutenzione facile.
• 3 connettori per ventole a 4 pin utilizzabili per raffreddamento a liquido.
• Il connettore per l'interruttore di prossimità supporta NPN e PNP (24/12/5V).
• Espansione SPI per compensazione della risonanza basata su accelerometro.

Qui puoi trovare maggiori informazioni, istruzioni e firmware:

https://github.com/bigtreetech/Manta-M8P

La confezione contiene: 1 x BIGTREETECH Manta M8P V2.0
