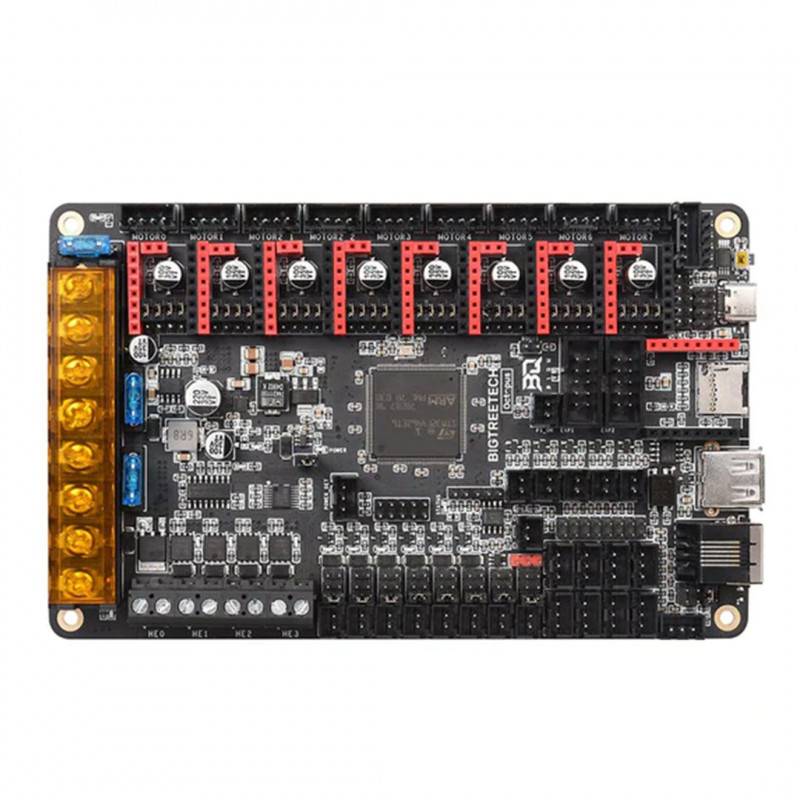

Carte mère 32 bits avec support pour 8 stepper driver .
La carte BTT Octopus V1.1 utilise une puce de commande principale ARM Cortex-M4 32 bits de la série STM32F446ZET6 avec une fréquence de base de 180 MHz. Cette puissance permet de réaliser les applications et les idées les plus exigeantes.
Cette carte mère prend en charge jusqu'à 8 stepper driver et jusqu'à 6 ventilateurs PWM et 2 ventilateurs toujours actifs avec la possibilité de sélectionner individuellement le rail de tension qui alimentera chaque ventilateur. Vous pouvez choisir entre Vin 12 V ou 5 V.
Cette carte de commande peut être utilisée dans les imprimantes 3D à extrudeurs multiples. Cependant, il peut également être utilisé pour d'autres machines CNC telles que les machines de gravure ou de découpe au laser.
Interfaces stepper driver compatibles : SPI, UART, STEP / DIR. Les moteurs driver TMC peuvent être utilisés en mode SPI ou UART en ajustant simplement les cavaliers embarqués sous chaque moteur driver. En outre, la broche TMC DIAG peut être connectée ou déconnectée à l'aide d'un cavalier intégré, ce qui permet d'utiliser des butées de fin de course ou de retour sans capteur sans avoir à couper aucune broche.
La puce principale de l'Octopus V1.1 est F446, donc le firmware doit être configuré avec cela.
Le firmware peut être rapidement mis à jour via la carte SD.
La carte mère est compatible avec les logiciels open source Klipper, Raspberry et Marlin.
Vous trouverez de plus amples informations, des instructions et un firmware ici :
BL-Touch et autres améliorations du nivellement automatique
Autres caractéristiques :
Protection contre le décrochage pour le guidage sans capteur
connexions des thermistances protégées
EEPROM embarquée
MOSFET haute puissance
Supports G-code
Slicing/Les logiciels recommandés : Cura, IdeaMaker, Simplify3D, Prusa Slicer, Pronterface, Repetier-host, Makerware et autres
prend en charge l'arrêt automatique après l'impression et la reprise de l'impression
D'autres spécifications dans la galerie d'images. Pour plus d'informations, veuillez nous contacter.
L'article que vous recevez peut présenter certaines caractéristiques différentes de celles de la photo, en fonction du lot de production. Malgré cela, la fonctionnalité est maintenue.
