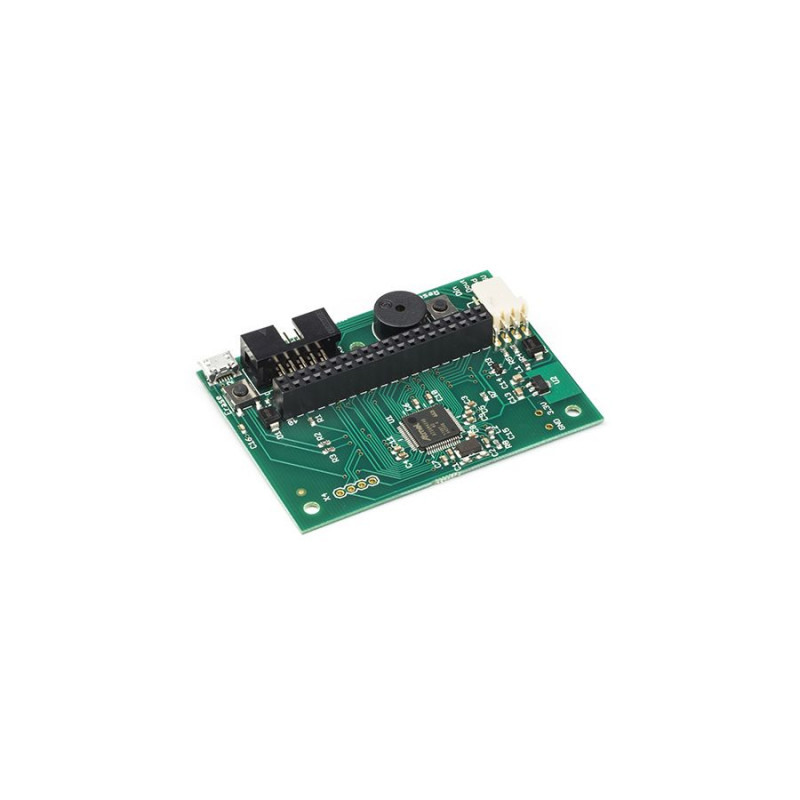

Duet3D PanelDue controller only v3.0 - screen compatible control board Duet3D

Carte de contrôle sans écran : il s'agit d'un contrôleur à écran tactile compatible avec le système Duet.

La carte de commande et le micrologiciel prennent en charge trois tailles d'écran : 4,3", 5" et 7", à deux résolutions : 480 × 272 (écran 4,3") ou 800 × 480 pixels (écran 5" et 7"). La résolution plus faible de l'écran 4,3" signifie qu'il n'est pas possible d'afficher autant d'informations sur l'écran, par exemple un maximum de 4 extrudeuses, comme le montre l'image.

Alimentation 5 V à partir de la carte principale Duet2 ou Duet3.
Interface série asynchrone à 2 fils avec un niveau de signal de 3,3 V (tolérance d'entrée de 5 V).
Les connexions à la prise pour carte micro SD intégrée et les connexions série et d'alimentation de PanelDue sont toutes disponibles via un câble plat à 10 voies. Un câble plat a une longueur de 300 mm (longueur maximale recommandée).

Un câble à 4 fils relie le PanelDue à la carte mère pour les connexions série et d'alimentation.

Avec la carte de contrôle sans écran, un écran LCD SSD1963 de 4,3", 5" ou 7" est nécessaire et les instructions officielles dans la documentation Duet doivent être suivies, vous trouverez ici une vue d'ensemble de la connexion du PanelDue aux différentes cartes.
