Carte adaptateur CAN CEB V1.0 - BIGTREETECH

Carte d'adaptateur CAN BIGTREETECH CEB V1.0 : solution compacte pour une communication CAN efficace

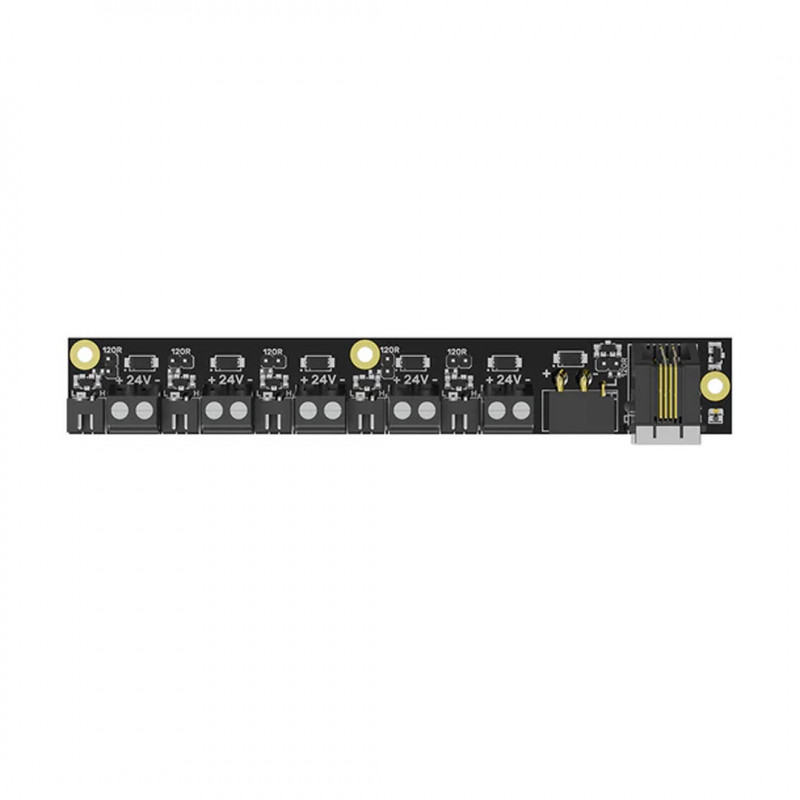

La carte BIGTREETECH CEB V1.0 est une carte d'adaptation conçue pour optimiser les protocoles de communication CAN.

Caractéristiques principales :

• Conception compacte : facilite l'installation dans les extrusions d'aluminium standard des imprimantes 3D.
• Gestion ordonnée des câbles : conçue pour assurer un acheminement uniforme des câbles, améliorant l'ordre et l'esthétique.
• Protection ESD et TVS : puce de protection contre les décharges électrostatiques et diodes TVS intégrées pour protéger les cartes CAN connectées contre les surtensions et les dommages dus à l'électricité statique.
• Compatibilité polyvalente : Prise en charge de divers dispositifs CAN sur le marché, avec une résistance terminale de 120R sélectionnable via un cavalier.
• Open Source open source Boîtier disponible pour l'impression 3D, facilitant l'installation et la protection.

Idéal pour une communication CAN fiable et une gestion ordonnée du câblage dans vos configurations d'impression 3D.

Exemples de câblage

• CEB V1.0 + MANTA M8P + EBB SB2209
• CEB V1.0 + MANTA M5P + EBB SB2209
• CEB V1.0 + MANTA M5P + EBB SB2209

Conseils de sécurité

• Assurez-vous que l'alimentation est coupée avant de procéder au câblage.
• Choisissez soigneusement les résistances terminales : déterminez si l'appareil est terminal ou s'il comprend déjà une résistance terminale. Si c'est le cas, n'utilisez pas le cavalier pour la résistance terminale.
• Utilisez le boîtier de protection lors de l'installation du CEB V1.0 afin d'éviter les courts-circuits entre le profilé en aluminium et les broches inférieures de la carte, ce qui pourrait provoquer des brûlures.
• Veillez à ce que les câbles soient assemblés dans le bon ordre afin d'éviter les problèmes de communication.

Le paquet contient : 1 x BIGTREETECH CEB V1.0 CAN Adapter Board
