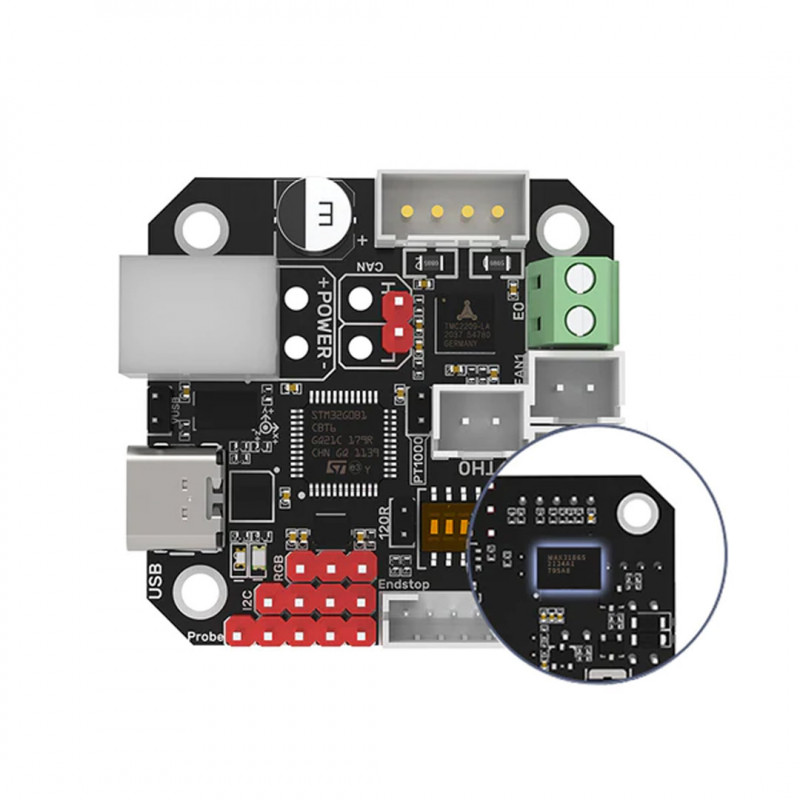

EBB42 Can Bus BIGTREETECH - CAN-Bus-Anschluss für 3D-Drucker

BIGTREETECH EBB42 CAN BUS ist eine 3D-Drucker-Platine für den Einsatz in der Extruder-Baugruppe, die an einen 42mm-Schrittmotor angeschlossen wird. Das Besondere an dieser Karte ist, dass sie sowohl über USB als auch über CAN kommunizieren kann, was die Verkabelung erheblich vereinfacht.

Wesentliche Merkmale:

• Mit den Tasten BOOT und RESET kann der Benutzer die Firmware im DFU-Modus über USB aktualisieren.
• Die zusätzliche Schutzschaltung für den Thermistor verhindert, dass der Hauptsteuerchip durch Leckstrom durchbrennt.
• Der Benutzer kann den Pull-up-Widerstand des Thermistors über ein Jumperkabel auswählen, um PT1000 (2,2 K Pull-up-Widerstände) zu unterstützen.
• Verbinden Sie den USB mit einem Jumper, um ihn mit Strom zu versorgen, wodurch die Haupt-DC-DC-Steuerplatine effektiv von USB 5V isoliert wird.
• Die reservierte I2C-Schnittstelle ermöglicht die Erkennung von Problemen mit dem Filament, z. B. Drahtbruch und verstopfte Düse.
• Die zusätzlichen Anti-Flyback-Dioden am Heizungsanschluss und an den Lüfteranschlüssen schützen die MOS-Röhre wirksam vor dem Durchbrennen aufgrund von Rückspannung.
• Der Verpolungsschutz an der Stromversorgungsschnittstelle verhindert, dass das Motherboard durchbrennt, wenn die Rückstromleitung beim Heimwerken falsch angeschlossen wird.
• Der integrierte MAX31865 unterstützt die Auswahl von 2-Draht oder 4-Draht PT100/PT1000.
• Es unterstützt die Kommunikation über CAN oder USB. Der 120R-Abschlusswiderstand von CAN ist über eine Jumper-Kappe wählbar und reserviert CAN-Erweiterungsschnittstellen.
• Der ESD-Schutzchip am USB-Anschluss verhindert, dass die Hauptsteuerplatine durch statische Elektrizität vom USB-Anschluss beschädigt wird.

Diese EBB42-Platine, die als Adapter dient, ist mit Klemmen und Schrauben ausgestattet.

Weitere Informationen, Firmware und Anleitungen finden Sie hier:
https://github.com/bigtreetech/EBB

Paket enthält: 1 x BIGTREETECH EBB42 Can Bus
