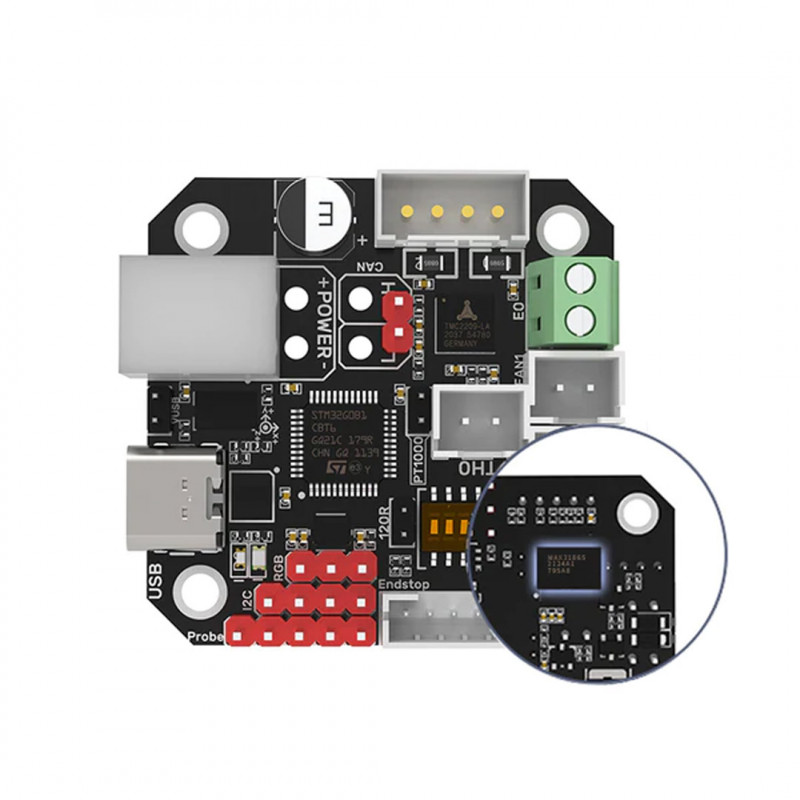

EBB42 Can Bus BIGTREETECH - Connexion au bus CAN pour imprimante 3D

BIGTREETECH EBB42 CAN BUS est une carte pour imprimante 3D à utiliser dans l'assemblage de l'extrudeuse pour être connectée à un moteur pas à pas de 42mm. La particularité de cette carte est qu'elle peut communiquer à la fois via USB et CAN, ce qui simplifie grandement le câblage.

Caractéristiques principales :

• Grâce aux boutons BOOT et RESET, les utilisateurs peuvent mettre à jour le firmware en mode DFU via USB.
• Le circuit de protection ajouté sur la thermistance évite de griller la puce de commande principale en cas de fuite de courant.
• Les utilisateurs peuvent sélectionner les valeurs des résistances d'excursion haute des thermistances par l'intermédiaire d'un câble de liaison pour prendre en charge PT1000 (résistances d'excursion haute de 2,2 K).
• Connectez l'USB avec un cavalier pour l'alimenter, ce qui isole efficacement la carte de contrôle principale DC-DC du 5V USB.
• L'interface I2C réservée permet de détecter les problèmes liés au filament, comme un fil cassé ou une buse bouchée.
• L'ajout de diodes anti-flyback sur les ports de chauffage et de ventilation protège efficacement le tube MOS contre les brûlures dues à une tension inverse.
• La protection contre les connexions inversées sur l'interface d'alimentation empêche les utilisateurs de brûler la carte mère en cas de connexion incorrecte de la ligne d'alimentation inversée pendant le bricolage.
• Le MAX31865 intégré prend en charge la sélection 2 fils ou 4 fils de PT100/PT1000.
• Il prend en charge la communication via CAN ou USB. La résistance terminale de 120R de CAN est sélectionnable via un capuchon de cavalier, et réserve les interfaces d'extension CAN.
• La puce de protection ESD du port USB empêche la carte de commande principale d'être endommagée par l'électricité statique provenant du port USB.

Cette carte EBB42 qui sert d'adaptateur est équipée de bornes et de vis.

De plus amples informations, le firmware et les instructions sont disponibles ici :
https://github.com/bigtreetech/EBB

Le paquet contient : 1 x BIGTREETECH EBB42 Can Bus
