EBB36 Can Bus BIGTREETECH - collegamento CAN bus per stampante 3D

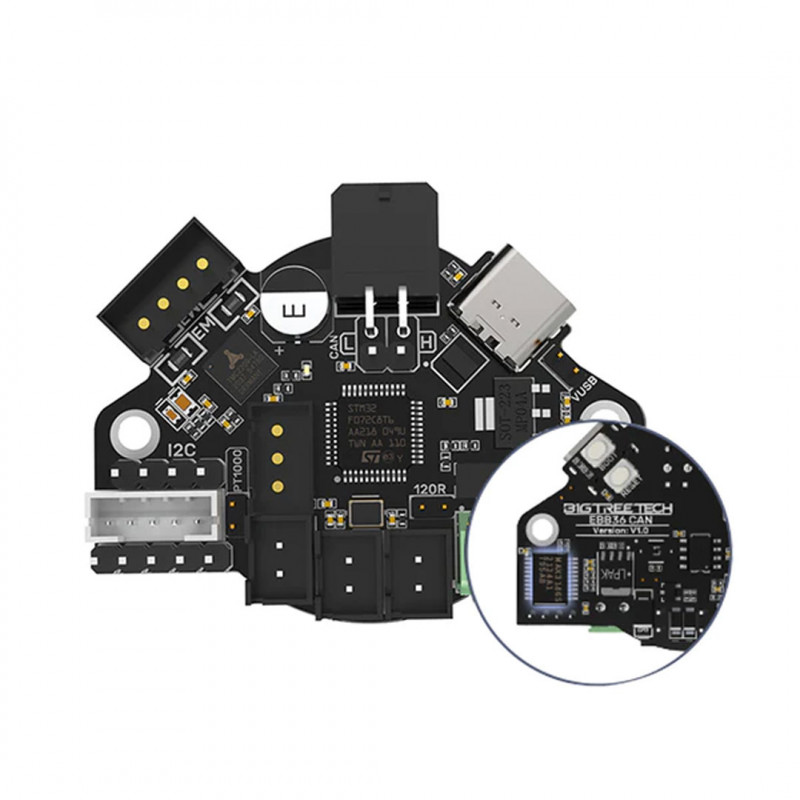

BIGTREETECH EBB36 CAN BUS è una scheda per stampanti 3D da utilizzare nel gruppo estrusore per essere collegata a un motore passo-passo da 36mm. La particolarità di questa schedina è che può comunicare sia tramite USB sia tramite CAN, il che semplifica notevolmente i cablaggi.

Caratteristiche principali:

• Con i pulsanti BOOT e RESET, gli utenti possono aggiornare il firmware tramite la modalità DFU tramite USB.
• Il circuito di protezione aggiunto sul termistore evita di bruciare il chip di controllo principale causato dalla dispersione di corrente.
• Gli utenti possono selezionare i valori del resistore pull-up del termistore tramite un cavo jumper, in modo da supportare PT1000 (resistori pull-up 2.2K).
• Collegare l'USB con un jumper per alimentarlo, che isola efficacemente la scheda di controllo principale DC-DC da USB 5V.
• L'interfaccia I2C riservata consente il rilevamento di problemi con il filamento, come ad esempio filo interrotto e ugello intasato.
• L'aggiunta di diodi anti-flyback sulla porta del riscaldamento e sulle porte delle ventole protegge efficacemente il tubo MOS dalla bruciatura dovuta alla tensione inversa.
• La protezione della connessione anti-inversione sull'interfaccia di alimentazione impedisce agli utenti di bruciare la scheda madre quando si collega erroneamente la linea di alimentazione inversa durante il fai-da-te.
• Il MAX31865 integrato supporta la selezione di 2 fili o 4 fili di PT100/PT1000.
• Supporta la comunicazione tramite CAN o USB. La resistenza terminale 120R di CAN è selezionabile tramite il jumper cap, e riserva le interfacce di espansione CAN.
• Il chip di protezione ESD sulla porta USB impedisce che la scheda di controllo principale venga danneggiata dall'elettricità statica della porta USB.

Questa scheda EBB36 che funge da adattatore è dotata di terminali e viti.

Ulteriori informazioni, firmware e istruzioni sono disponibili qui:
https://github.com/bigtreetech/EBB

La confezione contiene: 1 x BIGTREETECH EBB36 Can Bus
