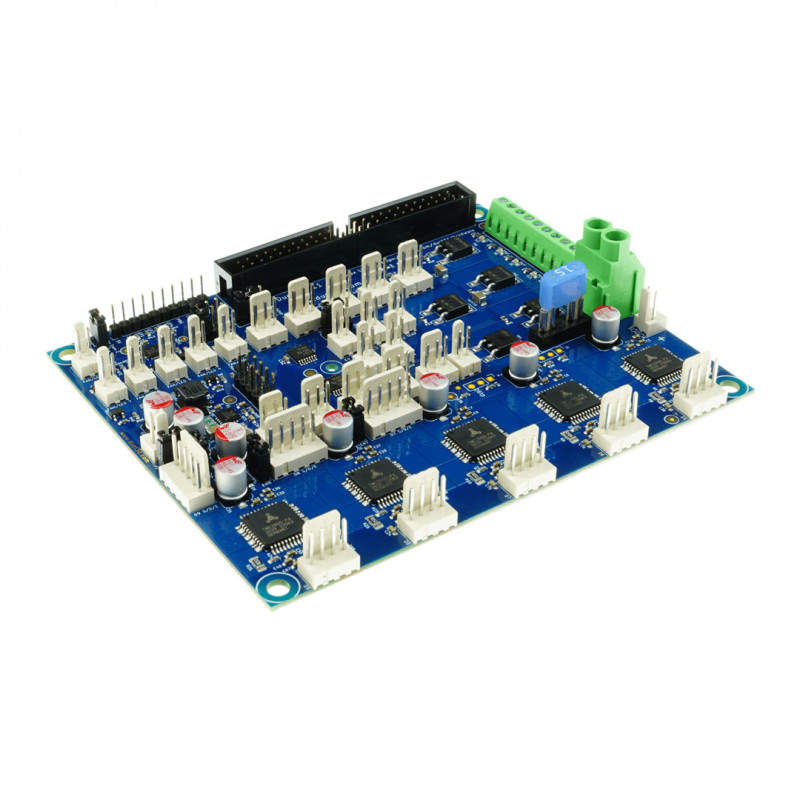

Duet3D DueX 5-channel v0.11 - Espansione per schede Duet 2

Scheda di espansione per le schede controller elettroniche Duet2.

Il Duex5 ha le seguenti caratteristiche:
5 driver del motore passo-passo TMC2660 aggiuntivi con notifica di stallo.
5 uscite supplementari del riscaldatore dell'estrusore.
5 uscite servo con alimentazione a 5 V e livelli di segnale a 5 V, condivisione dei canali di controllo con i riscaldatori, in modo da poter utilizzare i canali di riscaldamento non utilizzati per azionare i servi.
5 ingressi di fine corsa supplementari con LED indicatori e selezione di tensione 3,3 V / 5 V. Questi sono anche utilizzabili come uscite.
5 uscite del ventilatore controllate aggiuntive, utilizzabili anche per il pilotaggio di LED, ecc. La tensione di uscita può essere commutata tra 5 V, 12 V e VIN.
4 pin I / O generici non impegnati.
Regolatore di commutazione 12V, per generare un'alimentazione a 12V per ventole, LED ecc. Quando la VIN è superiore a 12V.
5 ingressi termistore aggiuntivi.
Supporto per 2 ulteriori schede termocoppia o PT100, che supportano fino a 4 sensori in più.
Alimentatore esterno opzionale da 5 V per l'alimentazione di servi, ventole ecc.
Il Duex2 ha la stessa lista di funzioni, solo con 2 canali di tutto, anziché 5. Entrambi sono forniti con il cavo connettore a 50 vie tra DuetWifi e Duex.
