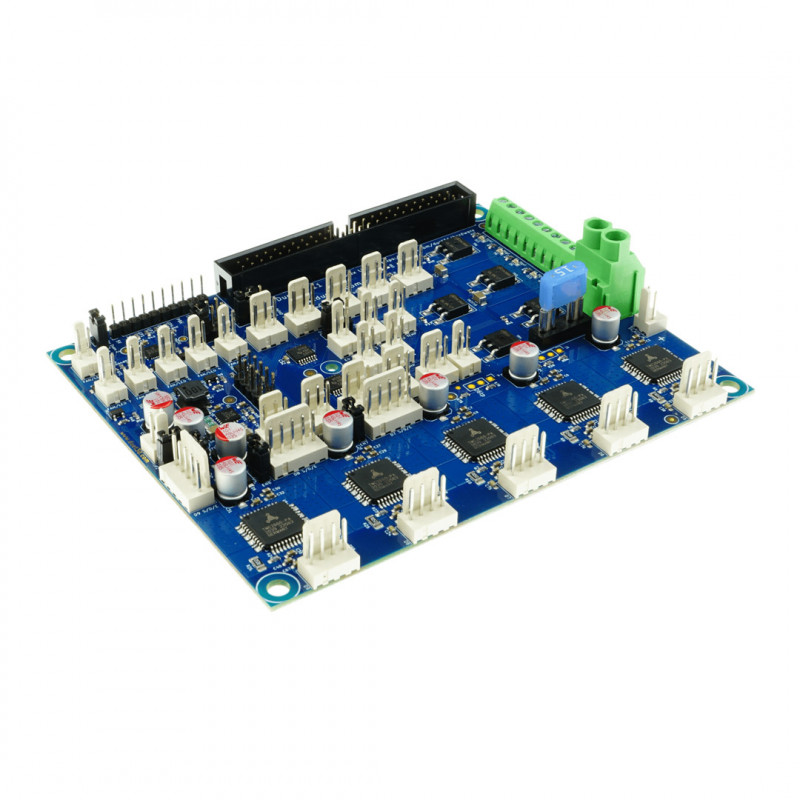

Duet3D DueX 5-Kanal v0.11 - Duet 2 Kartenerweiterung

Erweiterungsplatine für elektronische Steuerplatinen Duet2.

Der Duex5 verfügt über die folgenden Merkmale:
5 zusätzliche TMC2660-Schrittmotortreiber mit Überlastungsanzeige.
5 zusätzliche Extruderheizungsausgänge.
5 Servoausgänge mit 5-V-Spannungsversorgung und 5-V-Signalpegeln, die sich die Steuerkanäle mit den Heizungen teilen, so dass ungenutzte Heizungskanäle zur Ansteuerung der Servos verwendet werden können.
5 zusätzliche Grenzwerteingänge mit Anzeige-LEDs und 3,3 V / 5 V Spannungswahl. Diese können auch als Ausgänge verwendet werden.
5 zusätzliche gesteuerte Lüfterausgänge, die auch für die Ansteuerung von LEDs etc. verwendet werden können. Die Ausgangsspannung kann zwischen 5 V, 12 V und VIN umgeschaltet werden.
4 nicht zugewiesene generische E/A-Stifte.
12V-Schaltregler, zur Erzeugung einer 12V-Stromversorgung für Lüfter, LEDs usw. Wenn VIN höher als 12V ist.
5 zusätzliche Thermistoreingänge.
Unterstützung für 2 zusätzliche Thermoelement- oder PT100-Karten, wodurch bis zu 4 weitere Sensoren unterstützt werden.
Optionales externes 5-V-Netzteil für die Versorgung von Servos, Lüftern usw.
Das Duex2 verfügt über dieselbe Liste von Funktionen, nur mit 2 statt 5 Kanälen. Beide werden mit dem 50-poligen Verbindungskabel zwischen DuetWifi und Duex geliefert.
