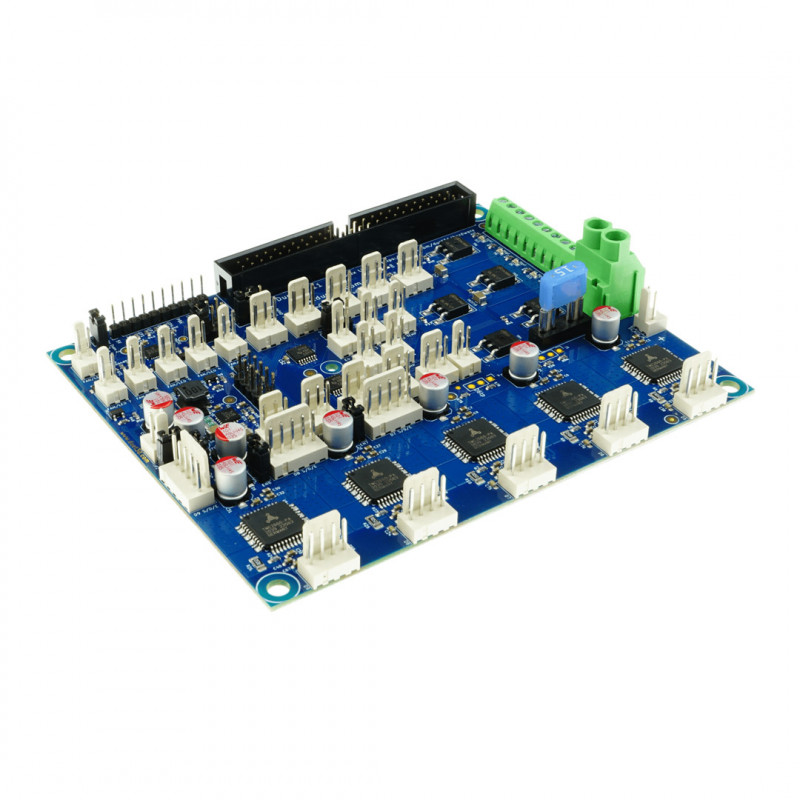

Duet3D DueX 5 canales v0.11 - Expansión de tarjeta Duet 2

Placa de expansión para placas de control electrónico Duet2.

El Duex5 tiene las siguientes características:
5 controladores de motor paso a paso TMC2660 adicionales con notificación de bloqueo.
5 salidas adicionales del calentador del extrusor.
5 salidas de servo con alimentación de 5 V y niveles de señal de 5 V, que comparten los canales de control con los calentadores, de modo que los canales de los calentadores que no se utilizan pueden utilizarse para accionar los servos.
5 entradas de límite adicionales con LEDs indicadores y selección de tensión de 3,3 V / 5 V. También se pueden utilizar como salidas.
5 salidas de ventilador controladas adicionales, que también pueden utilizarse para controlar los LED, etc. La tensión de salida puede conmutarse entre 5 V, 12 V y VIN.
4 pines de E/S genéricos no comprometidos.
Regulador de conmutación de 12V, para generar una fuente de alimentación de 12V para ventiladores, LEDs, etc. Cuando el VIN es superior a 12V.
5 entradas de termistor adicionales.
Soporte para 2 tarjetas adicionales de termopar o PT100, admitiendo hasta 4 sensores más.
Fuente de alimentación externa de 5V opcional para alimentar servos, ventiladores, etc.
El Duex2 tiene la misma lista de funciones, sólo que con 2 canales en lugar de 5. Ambos se suministran con el cable conector de 50 vías entre DuetWifi y Duex.
