LoRaWAN® Data Logger - Seeed Studio

Il data logger/DTU wireless IP66 alimentato a batteria supporta sensori RS485/Analogici/GPIO ed è dotato di Bluetooth integrato e servizio APP per configurazione OTA e gestione remota dei dispositivi.

Ampia compatibilità con diversi sensori

Supporta tutti i sensori MODBUS-RTU RS485, Analogici (4~20mA / 0~10V) e GPIO (livello/pulse).

Compatibile con reti LoRaWAN® mondiali

Compatibile con il protocollo LoRaWAN® V1.0.3 e può funzionare con gateway LoRaWAN® (supporta il piano di frequenza universale da 863MHz a 928MHz).

Lunga portata e alimentazione a batteria sostituibile

Con trasmissione wireless LoRaWAN®, S2100 supporta batteria integrata da 19Ah e alimentazione esterna 12V DC, con portata ultra-lunga di 2 km in aree urbane e 10 km in linea di vista.

Progettato per ambienti difficili

Temperatura di funzionamento da -40℃ a 85℃ e custodia IP66, adatto per uso esterno, esposizione a raggi UV intensi, pioggia intensa, polvere e altre condizioni avverse.

Configurazione e gestione remota

L’app SenseCraft e la piattaforma SenseCraft Data consentono agli utenti di gestire dati e configurare dispositivi da remoto.

Garanzia di alte prestazioni

Sottoposto a 6 test di affidabilità prima del rilascio, soddisfa i requisiti per funzionare perfettamente in condizioni estreme.

Garanzia di alte prestazioni

I sensori possano operare in condizioni esterne difficili. Per garantire che le prestazioni e la durata dei sensori siano coerenti con le loro specifiche per l’intero ciclo di vita, il SenseCAP S210X ha superato 6 test di affidabilità prima del rilascio, soddisfacendo i requisiti per funzionare perfettamente in condizioni estreme.

I test effettuati includono:
Test di temperatura alta-bassa: verifica delle prestazioni in condizioni di temperatura avverse.
Test di conformità: verifica della coerenza dei valori raccolti da più dispositivi.
Test impermeabilità
Test di congelamento
Test di comunicazione a lunga distanza: verifica della perdita di pacchetti durante trasmissioni su lunghe distanze.
Test di R&S e produzione: verifica del tasso di superamento di più dispositivi in condizioni di fabbrica.

Panoramica hardware

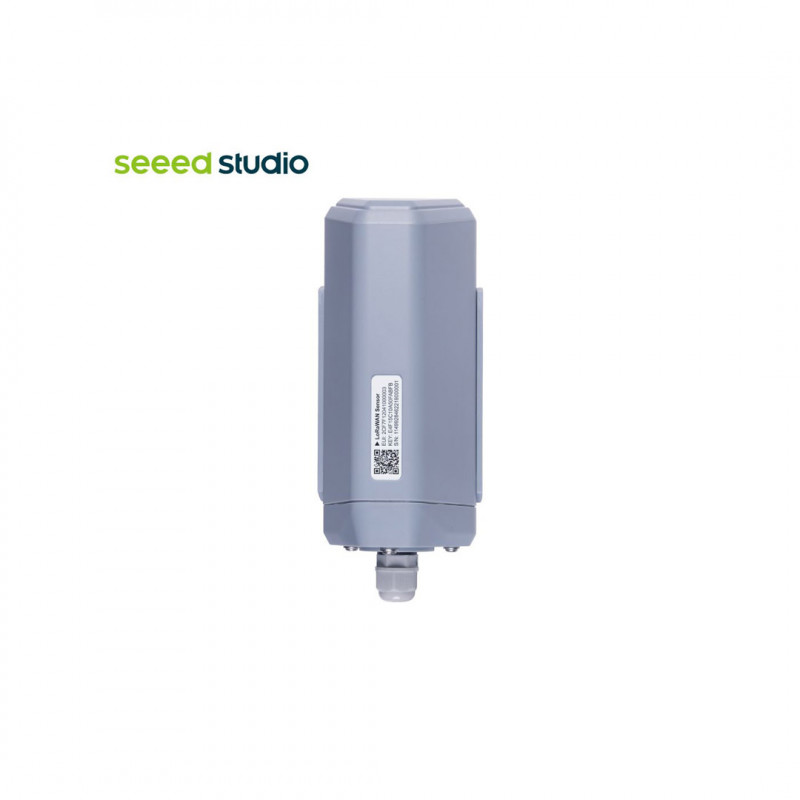

Il SenseCAP S2100 Data Logger/DTU può collegarsi a sensori MODBUS-RTU RS485, Analogici e GPIO e trasmettere i dati dei sensori alla rete LoRaWAN. Grazie alla tecnologia LoRa e al design IP66, questo dispositivo offre stabilità e affidabilità, coprendo lunghe distanze di trasmissione con consumo energetico ultra-basso, rendendolo ideale per l’uso esterno. È specificamente ottimizzato per aggiornamenti OTA grazie al Bluetooth integrato, che consente una configurazione e un aggiornamento rapidi. Può essere alimentato a batteria o collegato a un’alimentazione esterna da 12V. Quando è collegata l’alimentazione da 12V, la batteria integrata sostituibile viene utilizzata come alimentazione di backup. Inoltre, con l’aiuto del convertitore S2110, il Data Logger/DTU S2100 può collegarsi a sensori Grove, rappresentando una soluzione ideale per sviluppo, prototipazione rapida e piccole implementazioni di sensori LoRaWAN a livello industriale fai-da-te.

Il Data Logger/DTU S2100 LoRaWAN supporta ingressi MODBUS-RTU RS485, Analogici e GPIO e trasmette i dati dei sensori alla rete

Può coprire una portata di trasmissione di 2 km in contesti urbani e 10 km in linea di vista, mantenendo un basso consumo energetico durante il processo di trasmissione. È dotato di una batteria sostituibile con durata fino a 10 anni e di una custodia industriale IP66. Supporta temperature di esercizio da -40℃ a 85℃ e può essere utilizzato in ambienti difficili.

Frequenza LoRaWAN

I dispositivi S210x sono progettati per supportare il piano di frequenza universale da 863 MHz a 928 MHz in un unico SKU. In altre parole, ogni singolo dispositivo può supportare i seguenti piani di frequenza:

Il piano di frequenza è impostato su nessuno di default e il dispositivo non trasmetterà segnali RF fino a quando non verrà configurato tramite l’app Bluetooth al primo avvio. Può inoltre essere modificato in qualsiasi momento per utilizzare altri piani di frequenza.

Opzioni di alimentazione

Opzione 1: Il data logger/DTU può funzionare in modalità periodica. Alimentato da una batteria Li-SOCl2 standard di tipo D da 19Ah, facilmente reperibile online, può essere installato e utilizzato in ambienti esterni senza alimentazione aggiuntiva.

Opzione 2: Il data logger/DTU può funzionare in modalità alimentazione continua con un’alimentazione esterna DC da 12V. Forniamo un kit Junction Box abbinato, che permette un rapido assemblaggio del data logger/DTU.

Supporto per sensori industriali con diverse interfacce

​

Il Data Logger/DTU LoRaWAN S2100 è un collettore a canale singolo e supporta un solo protocollo alla volta tra i seguenti:

• RS485: Supporta il protocollo Modbus-RTU standard RS485
• Analogico: 2 x 0~10V oppure 2 x 4~20mA
• GPIO: 1 x GPIO, per raccogliere segnali di livello o impulsi

Applicazioni

Agricoltura di precisione, produzione industriale, edifici intelligenti

Il SenseCAP S2100 è compatibile con il protocollo LoRaWAN® V1.0.3 e può funzionare con gateway LoRaWAN.

I gateway LoRaWAN® possono fornire la copertura della rete LoRaWAN® necessaria per l’utilizzo di questi sensori. I dispositivi S210X possono essere collegati a diversi gateway LoRaWAN®, mentre quelli forniti da Seeed offrono un’esperienza utente senza soluzione di continuità.

Rete Helium: I sensori funzionano in aree coperte dalla rete Helium (verifica su Helium Explorer). Puoi consultare il SenseCAP M1 LoRaWAN Indoor Gateway e il SenseCAP M2 Light Hotspot con licenza software su Seeed Studio.

Rete LoRaWAN: I sensori funzionano sulle reti LoRaWAN®, come The Things Network, Loriot, Chirpstack, ecc. Puoi consultare il SenseCAP Gateway - LoRaWAN EU915 e il SenseCAP Multi-Platform LoRaWAN Indoor Gateway SX1302-US915 su Seeed Studio.

Si consiglia l’uso del SenseCAP M2 Multi-Platform LoRaWAN Gateway, un gateway LoRaWAN® standard che supporta la connessione a diversi server di rete. Con il suo prezzo accessibile di 99$, la sua convenienza rappresenta un vantaggio significativo, soprattutto nella creazione di una rete LoRaWAN privata.

Seeed fornisce la piattaforma SenseCraft Data e l’app SenseCraft per aiutare gli utenti a gestire e consultare i dati da remoto in modo più efficiente.

• Piattaforma web per la gestione di dispositivi, dati e chiavi di accesso - Seeed Studio IIoT Solutions permette agli utenti di gestire i dispositivi SenseCAP e visualizzare i dati tramite il web. Associa e gestisci tutti i dispositivi con un unico account
• Include Dashboard, gestione dispositivi, gestione dati e gestione chiavi di accesso
• Fornisce API MQTT e HTTP per ulteriori sviluppi
• Disponibile per iOS e Android - Seeed Studio IIoT Solutions è un’app potente per la visualizzazione dei dati e la gestione remota dei dispositivi. Risparmia tempo: esperienza “scan-and-play” per completare la configurazione in 4 passaggi
• Adatta anche a chi ha poca o nessuna conoscenza tecnica, per iniziare facilmente con i dati dei sensori
• Acquisisci e visualizza i dati su interfacce utente pulite
• Imposta intervalli di tempo: migliora l’efficienza della batteria
• Imposta valori soglia: concentra l’attenzione sui dati che richiedono azioni - presto disponibile
• Invia allarmi se i dati escono dall’intervallo di sicurezza - presto disponibile

Oltre a funzionare con i nodi sensore esistenti, il data logger S2100 può essere collegato al SenseCAP S2110 Grove Converter per offrire un’esperienza di deploy plug-and-play di sensori LoRaWAN all’aperto con una vasta scelta di sensori Grove.
Rappresenta una soluzione ideale per sviluppo, prototipazione rapida e piccole implementazioni di sensori LoRaWAN a livello industriale fai-da-te. Inoltre, puoi utilizzare i tuoi sensori Seeed Grove esistenti per costruire sensori LoRaWAN all’aperto senza scrivere codice. Vale sicuramente la pena provare questo kit.

La confezione contiene: 1 x LoRaWAN® Data Logger - Seeed Studio​

Nello specifico, il kit include:
