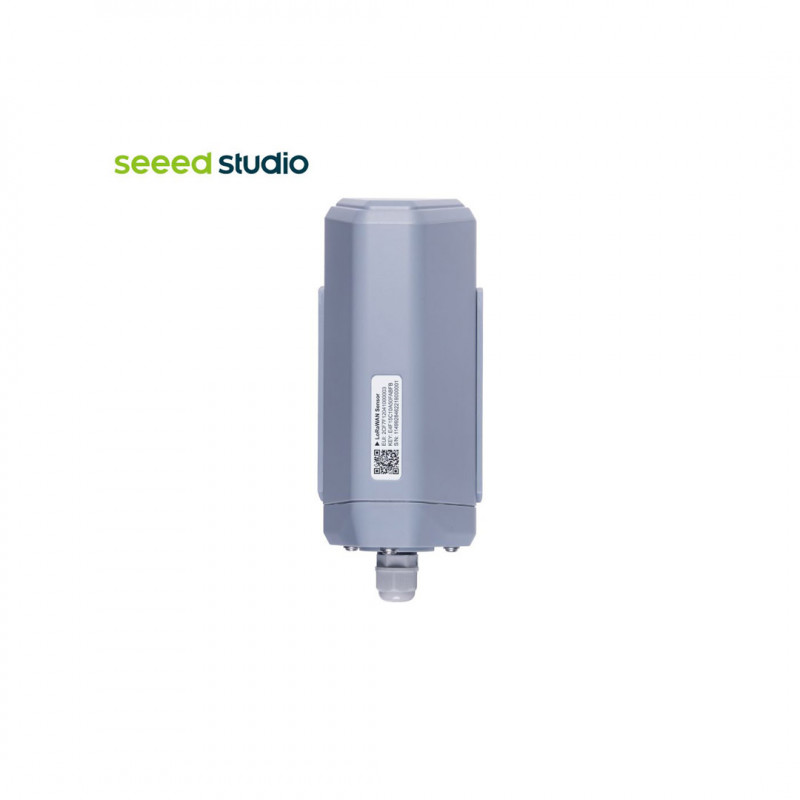

LoRaWAN®-Datenlogger - Seeed Studio
- Beschreibung
Der batteriebetriebene kabellose IP66-Datenlogger/DTU unterstützt RS485-/Analog-/GPIO-Sensoren und verfügt über integrierte Bluetooth- und APP-Dienste für die OTA-Konfiguration und Fernverwaltung des Geräts.
Breite Kompatibilität mit verschiedenen SensorenUnterstützt alle MODBUS-RTU RS485, Analog- (4~20mA / 0~10V) und GPIO-Sensoren (Pegel/Impuls).
Kompatibel mit weltweiten LoRaWAN®-Netzwerken
Kompatibel mit dem LoRaWAN®-Protokoll V1.0.3 und kann mit LoRaWAN®-Gateways arbeiten (unterstützt den universellen Frequenzplan von 863MHz bis 928MHz).
Große Reichweite und austauschbare Batterie
Mit der drahtlosen LoRaWAN®-Übertragung unterstützt das S2100 eine eingebaute 19-Ah-Batterie und eine externe 12-V-DC-Stromversorgung mit einer extrem großen Reichweite von 2 km in städtischen Gebieten und 10 km bei Sichtverbindung.
Entwickelt für raue Umgebungen
Betriebstemperatur -40℃ bis 85℃ und IP66-Gehäuse, geeignet für den Einsatz im Freien, intensives UV-Licht, starken Regen, Staub und andere widrige Bedingungen.
Fernkonfiguration und -verwaltung
Mit der SenseCraft-App und der SenseCraft Data-Plattform können Benutzer Daten verwalten und Geräte aus der Ferne konfigurieren.
Garantiert hohe Leistung
Es wurde vor der Freigabe 6 Zuverlässigkeitstests unterzogen und erfüllt die Anforderungen, um auch unter extremen Bedingungen perfekt zu funktionieren.
Garantiert hohe Leistung
Die Sensoren können unter rauen Außenbedingungen eingesetzt werden. Um sicherzustellen, dass die Leistung und Haltbarkeit der Sensoren über ihren gesamten Lebenszyklus hinweg mit ihren Spezifikationen übereinstimmen, hat der SenseCAP S210X sechs Zuverlässigkeitstests vor der Freigabe bestanden und erfüllt damit die Anforderungen für einen einwandfreien Betrieb unter extremen Bedingungen.
Zu den durchgeführten Tests gehören:
Hoch-Tief-Tests: Überprüfung der Leistung unter ungünstigen Temperaturbedingungen.
Konformitätstest: Überprüfung der Konsistenz der von mehreren Geräten erfassten Werte.
Prüfung der Wasserdichtigkeit
Gefriertest
Langstrecken-Kommunikationstest: Überprüfung des Paketverlusts bei Langstreckenübertragungen.

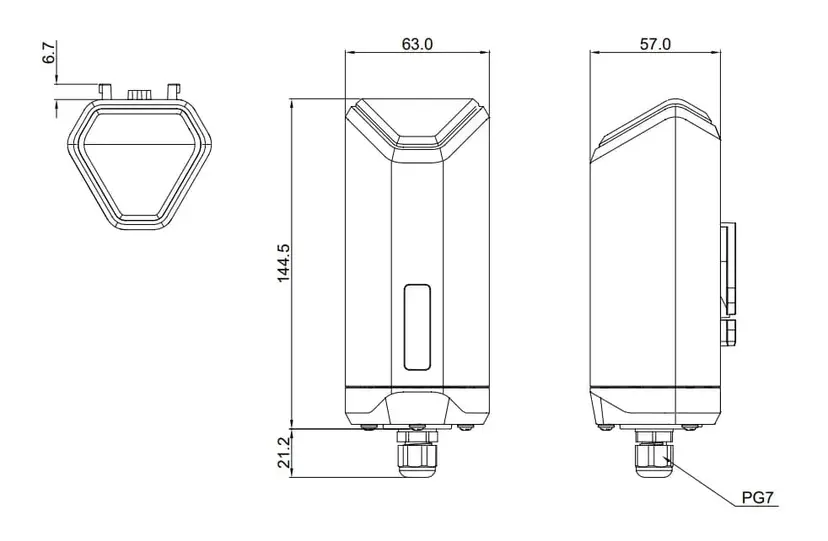

F&E- und Produktionstests: Überprüfung der Durchsatzrate mehrerer Geräte unter Werksbedingungen.Hardware-Übersicht

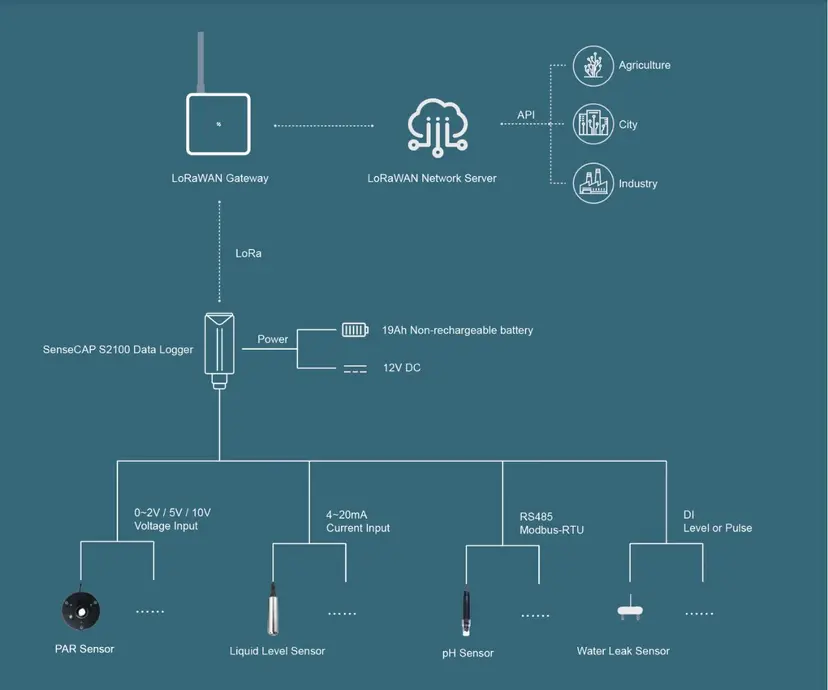

Der SenseCAP S2100 Data Logger/DTU kann an MODBUS-RTU RS485-, Analog- und GPIO-Sensoren angeschlossen werden und Sensordaten an das LoRaWAN-Netzwerk übertragen. Dank der LoRa-Technologie und des IP66-Designs bietet dieses Gerät Stabilität und Zuverlässigkeit und deckt lange Übertragungsdistanzen bei extrem niedrigem Stromverbrauch ab, was es ideal für den Außeneinsatz macht. Es ist speziell für OTA-Updates optimiert, da es über integriertes Bluetooth verfügt, das eine schnelle Konfiguration und Aktualisierung ermöglicht. Es kann über eine Batterie oder über eine externe 12-V-Stromversorgung betrieben werden. Wenn die 12-V-Stromversorgung angeschlossen ist, wird die eingebaute, austauschbare Batterie als Notstromversorgung verwendet. Darüber hinaus kann der S2100 Data Logger/DTU mit Hilfe des S2110-Konverters an Grove-Sensoren angeschlossen werden, was ihn zu einer idealen Lösung für die Entwicklung, das Rapid Prototyping und kleine Do-it-yourself-Implementierungen von industriellen LoRaWAN-Sensoren macht.Der S2100 LoRaWAN Data Logger/DTU unterstützt MODBUS-RTU RS485, analoge und GPIO-Eingänge und überträgt Sensordaten an das Netzwerk
Es kann eine Reichweite von 2 km in städtischen Umgebungen und 10 km bei Sichtverbindung abdecken, wobei der Stromverbrauch während der Übertragung gering bleibt. Er verfügt über eine austauschbare Batterie mit einer Lebensdauer von bis zu 10 Jahren und ein IP66-Industriegehäuse. Es unterstützt Betriebstemperaturen von -40℃ bis 85℃ und kann in rauen Umgebungen eingesetzt werden.
LoRaWAN Frequenz
S210x-Geräte sind so konzipiert, dass sie den universellen Frequenzplan von 863 MHz bis 928 MHz in einer einzigen SKU unterstützen. Mit anderen Worten, jedes einzelne Gerät kann die folgenden Frequenzebenen unterstützen:Frequenzplan Allgemeiner Name Unterband EU863-870 EU868 ___ US902-928 US915 Unterbänder 1 bis 8 AU915-928 AU915 Unterbänder 1 bis 8 AS923 AS923 AS923_1, AS923_2, AS923_3, AS923_4 IN865-867 IN865 ___ KR920-923 KR920 ___ RU864-867 RU864 ___ Der Frequenzplan ist standardmäßig auf keinen eingestellt und das Gerät sendet keine HF-Signale, bis es beim ersten Start über die Bluetooth-App konfiguriert wird. Er kann auch jederzeit geändert werden, um andere Frequenzpläne zu verwenden.

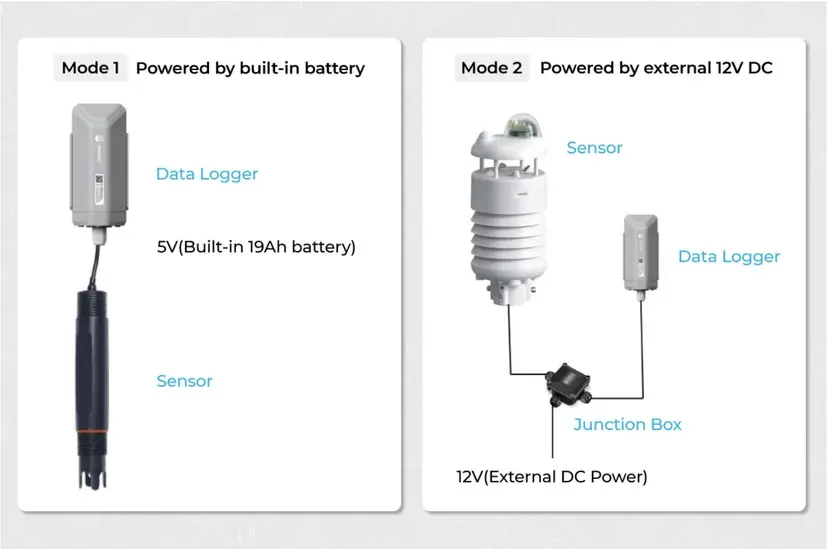

Optionen für die Stromversorgung
Option 1: Der Datenlogger/DTU kann im periodischen Modus betrieben werden. Er wird mit einer standardmäßigen 19Ah D-Typ Li-SOCl2-Batterie betrieben, die online erhältlich ist, und kann ohne zusätzliche Stromversorgung im Freien installiert und verwendet werden.
Option 2: Der Datenlogger/DTU kann im Dauerbetrieb mit einer externen 12-V-DC-Stromversorgung betrieben werden. Wir liefern ein passendes Junction Box Kit, das die rapido Montage des Datenloggers/DTU ermöglicht.
Unterstützung für industrielle Sensoren mit verschiedenen Schnittstellen
Der LoRaWAN S2100 Data Logger/DTU ist ein Einkanal-Sammler und unterstützt jeweils nur ein Protokoll aus den folgenden:
- RS485: unterstützt das Standard RS485 Modbus-RTU Protokoll
- Analog: 2 x 0~10V oder 2 x 4~20mA
- GPIO: 1 x GPIO, zum Sammeln von Pegel- oder Impulssignalen
Schnittstelle Kompatible Sensoren RS485 SenseCAP ORCH S4-A1B
RS485 pH-Sensor
RS485 PAR-Sensor
EC- und TDS-Sensor
Blatttemperatur- und Feuchtigkeitssensor
Lichtintensitätssensor
RS485 Temperatur- und Feuchtigkeitssensor
S500 5-in-1 Kompakt-Wettersensor
S700 7-in-1 Kompakt-Wettersensor
S900 9-in-1 Kompakt-Wettersensor
S1000 10-in-1 Kompakt-Wettersensor mit CO2-MessungAnalog Wasserleck-Detektor
FlüssigkeitsstandssensorGPIO Wasserleck-Detektor
RG-15 RegenmesserAnwendungen
Präzisionslandwirtschaft, industrielle Produktion, intelligente Gebäude
Der SenseCAP S2100 ist mit dem LoRaWAN® V1.0.3 Protokoll kompatibel und kann mit LoRaWAN Gateways zusammenarbeiten.
LoRaWAN®-Gateways können die für den Betrieb dieser Sensoren erforderliche LoRaWAN®-Netzwerkabdeckung bereitstellen. S210X-Geräte können mit mehreren LoRaWAN®-Gateways verbunden werden, während die von Seeed bereitgestellten Gateways eine nahtlose Benutzererfahrung bieten.
Helium-Netzwerk: Die Sensoren funktionieren in Bereichen, die vom Helium-Netzwerk abgedeckt sind (siehe Helium Explorer). Sie können das SenseCAP M1 LoRaWAN Indoor Gateway und den SenseCAP M2 Light Hotspot mit Softwarelizenz auf Seeed Studio überprüfen.
LoRaWAN-Netzwerk: Sensoren arbeiten in LoRaWAN®-Netzwerken, wie The Things Network, Loriot, Chirpstack, etc. Sie können das SenseCAP Gateway - LoRaWAN EU915 und das SenseCAP Multi-Platform LoRaWAN Indoor Gateway SX1302-US915 auf Seeed Studio sehen.
Wir empfehlen das SenseCAP M2 Multi-Platform LoRaWAN Gateway, ein Standard-LoRaWAN®-Gateway, das die Verbindung zu mehreren Netzwerkservern unterstützt. Mit seinem erschwinglichen Preis von 99 $ ist seine Bequemlichkeit ein bedeutender Vorteil, insbesondere beim Aufbau eines privaten LoRaWAN-Netzwerks.
Seeed bietet die SenseCraft Data Plattform und die SenseCraft App an, um Nutzern zu helfen, Daten effizienter zu verwalten und aus der Ferne darauf zuzugreifen.
- Web-Plattform für Geräte-, Daten- und Schlüsselmanagement - Seeed Studio IIoT Solutions ermöglicht es Anwendern, SenseCAP-Geräte zu verwalten und Daten über das Web einzusehen. Verknüpfen und verwalten Sie alle Geräte mit einem Konto
- Beinhaltet Dashboard, Gerätemanagement, Datenmanagement und Zugangsschlüsselmanagement
- Bietet MQTT- und HTTP-APIs für die weitere Entwicklung
- Erhältlich für iOS und Android - Seeed Studio IIoT Solutions ist eine leistungsstarke App zur Datenvisualisierung und Fernverwaltung von Geräten. Spart Zeit: Scan-and-Play-Erfahrung zur vollständigen Konfiguration in 4 Schritten
- Geeignet auch für Personen mit wenig oder keinem technischen Wissen, um einfach mit Sensordaten zu arbeiten
- Erfassen und Visualisieren von Daten auf übersichtlichen Benutzeroberflächen
- Einstellen von Zeitintervallen: verbessert die Batterieeffizienz
- Festlegen von Schwellenwerten: Fokussierung der Aufmerksamkeit auf Daten, die Maßnahmen erfordern - schnell verfügbar
- Alarme senden, wenn Daten außerhalb des Bereichs liegen - in Kürze verfügbar
Der Datenlogger S2100 kann nicht nur mit vorhandenen Sensorknoten zusammenarbeiten, sondern auch an den SenseCAP S2110 Grove Converter angeschlossen werden, um eine Plug-and-Play-LoRaWAN-Sensorbereitstellung im Freien mit einer großen Auswahl an Grove-Sensoren zu ermöglichen.
Es ist eine ideale Lösung für die Entwicklung, das Rapid Prototyping und kleine, industrielle Do-it-yourself LoRaWAN-Sensorimplementierungen. Außerdem können Sie Ihre vorhandenen Grove-Sensoren von Seeed verwenden, um LoRaWAN-Sensoren für den Außenbereich zu bauen, ohne Code schreiben zu müssen. Dieses Kit ist definitiv einen Versuch wert.
Paket enthält: 1 x LoRaWAN® Datenlogger - Seeed Studio
Im Einzelnen enthält das Kit:
- 1 x Sensorknoten
- 2 x Halterung
- 1 x Schnellanleitung
- 4 x Selbstschneidende Schrauben KA4*20mm
