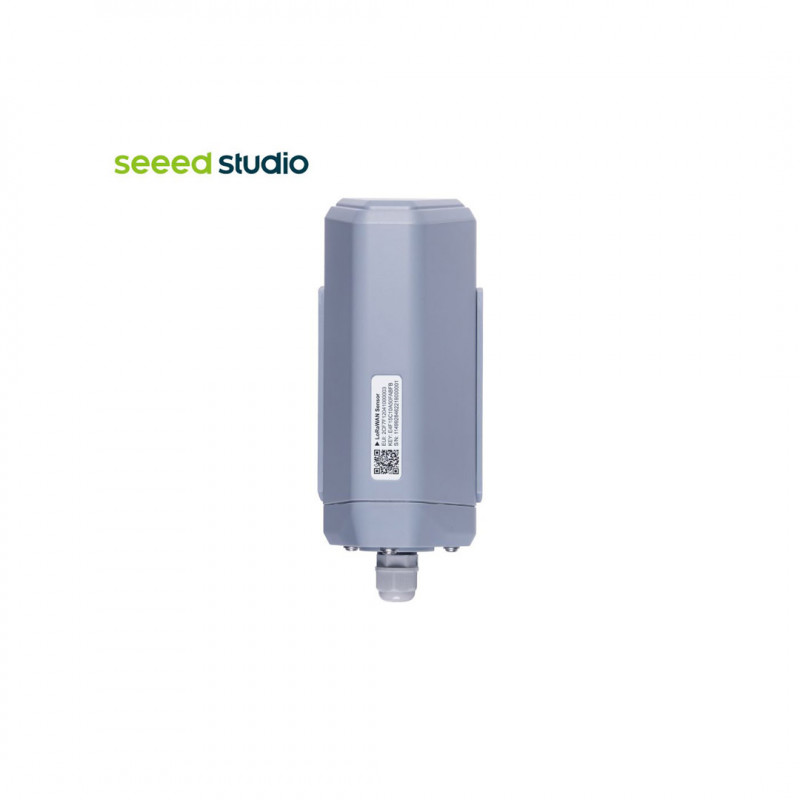

Enregistreur de données LoRaWAN® - Seeed Studio

Cet enregistreur de données sans fil IP66 alimenté par batterie prend en charge les capteurs RS485/analogiques/GPIO et intègre le Bluetooth et le service APP pour la configuration OTA et la gestion à distance de l'appareil.

Large compatibilité avec divers capteurs

Prend en charge tous les capteurs MODBUS-RTU RS485, analogiques (4~20mA / 0~10V) et GPIO (niveau/impulsion).

Compatible avec les réseaux LoRaWAN® du monde entier.

Compatible avec le protocole LoRaWAN® V1.0.3 et peut fonctionner avec les passerelles LoRaWAN® (prend en charge le plan de fréquence universel de 863MHz à 928MHz).

Longue portée et batterie remplaçable

Grâce à la transmission sans fil LoRaWAN®, le S2100 est doté d'une batterie intégrée de 19 Ah et d'une alimentation externe de 12 V CC, avec une très longue portée de 2 km en zone urbaine et de 10 km en visibilité directe.

Conçu pour les environnements difficiles

Température de fonctionnement -40℃ à 85℃ et boîtier IP66, adapté à l'utilisation en extérieur, à l'exposition aux UV intenses, aux fortes pluies, à la poussière et à d'autres conditions défavorables.

Configuration et gestion à distance

L'application SenseCraft et la plateforme SenseCraft Data permettent aux utilisateurs de gérer les données et de configurer les appareils à distance.

Haute performance garantie

Soumis à 6 tests de fiabilité avant sa mise sur le marché, il répond aux exigences d'un fonctionnement parfait dans des conditions extrêmes.

Haute performance garantie

Les capteurs peuvent fonctionner dans des conditions extérieures difficiles. Pour s'assurer que les performances et la durabilité des capteurs sont conformes à leurs spécifications tout au long de leur cycle de vie, le SenseCAP S210X a passé six tests de fiabilité préalables, répondant ainsi aux exigences d'un fonctionnement sans faille dans des conditions extrêmes.

Les tests effectués sont les suivants
Test de température haute/basse : vérification des performances dans des conditions de température défavorables.
Test de conformité : vérification de la cohérence des valeurs collectées à partir de plusieurs appareils.
Test d'étanchéité
Test de congélation
Test de communication longue distance : vérification de la perte de paquets lors des transmissions longue distance.
Test de R&D et de production : vérification du taux de réussite de plusieurs appareils dans des conditions d'usine.

Aperçu du matériel

L'enregistreur de données/DTU SenseCAP S2100 peut se connecter à des capteurs MODBUS-RTU RS485, analogiques et GPIO et transmettre les données des capteurs au réseau LoRaWAN. Grâce à la technologie LoRa et à la conception IP66, cet appareil offre stabilité et fiabilité, couvrant de longues distances de transmission avec une très faible consommation d'énergie, ce qui le rend idéal pour une utilisation en extérieur. Il est spécifiquement optimisé pour les mises à jour OTA grâce à son Bluetooth intégré, qui permet une configuration et une mise à jour rapides. Il peut être alimenté par une batterie ou connecté à une alimentation externe de 12V. Lorsque l'alimentation 12V est connectée, la batterie intégrée remplaçable est utilisée comme alimentation de secours. De plus, avec l'aide du convertisseur S2110, l'enregistreur de données/DTU S2100 peut se connecter aux capteurs Grove, ce qui en fait une solution idéale pour le développement, le prototypage rapide et les petites implémentations de capteurs LoRaWAN industriels à réaliser soi-même.

L'enregistreur de données/DTU LoRaWAN S2100 prend en charge les entrées MODBUS-RTU RS485, analogiques et GPIO et transmet les données des capteurs au réseau

Il peut couvrir une distance de transmission de 2 km en milieu urbain et de 10 km en visibilité directe, tout en maintenant une faible consommation d'énergie pendant le processus de transmission. Elle est dotée d'une batterie remplaçable d'une durée de vie allant jusqu'à 10 ans et d'un boîtier industriel IP66. Il supporte des températures de fonctionnement allant de -40℃ à 85℃ et peut être utilisé dans des environnements difficiles.

Fréquence LoRaWAN

Les appareils S210x sont conçus pour prendre en charge le plan de fréquences universel de 863 MHz à 928 MHz dans une seule UGS. En d'autres termes, chaque appareil individuel peut prendre en charge les plans de fréquence suivants :

Le plan de fréquences est réglé par défaut sur aucun et l'appareil ne transmettra pas de signaux RF jusqu'à ce qu'il soit configuré via l'application Bluetooth lors de la première mise en service. Il peut également être modifié à tout moment pour utiliser d'autres plans de fréquences.

Options d'alimentation

Option 1: l'enregistreur de données/DTU peut fonctionner en mode périodique. Alimenté par une batterie standard 19Ah de type D Li-SOCl2, facilement disponible en ligne, il peut être installé et utilisé à l'extérieur sans alimentation électrique supplémentaire.

Option 2: L'enregistreur de données/DTU peut fonctionner en mode continu avec une alimentation externe de 12V DC. Nous fournissons un kit de boîte de jonction correspondant, qui permet d'assembler l'enregistreur de données/DTU à l'adresse rapido.

Prise en charge de capteurs industriels avec différentes interfaces

L'enregistreur de données/DTU LoRaWAN S2100 est un collecteur à canal unique et ne prend en charge qu'un seul protocole à la fois parmi les suivants :

• RS485 : prend en charge le protocole Modbus-RTU RS485 standard
• Analogique : 2 x 0~10V ou 2 x 4~20mA
• GPIO : 1 x GPIO, pour collecter des signaux de niveau ou d'impulsion

Applications

Agriculture de précision, production industrielle, bâtiments intelligents

Le SenseCAP S2100 est compatible avec le protocole LoRaWAN® V1.0.3 et peut fonctionner avec les passerelles LoRaWAN.

Les passerelles LoRaWAN® peuvent fournir la couverture réseau LoRaWAN® nécessaire au fonctionnement de ces capteurs. Les appareils 210X peuvent être connectés à plusieurs passerelles LoRaWAN®, tandis que celles fournies par Seeed offrent une expérience utilisateur transparente.

Réseau Helium : les capteurs fonctionnent dans les zones couvertes par le réseau Helium (consultez Helium Explorer). Vous pouvez consulter la passerelle LoRaWAN Indoor Gateway SenseCAP M1 et le Light Hotspot SenseCAP M2 avec licence logicielle sur Seeed Studio.

Réseau LoRaWAN : les capteurs fonctionnent sur des réseaux LoRaWAN®, tels que The Things Network, Loriot, Chirpstack, etc. Vous pouvez voir la SenseCAP Gateway - LoRaWAN EU915 et la SenseCAP Multi-Platform LoRaWAN Indoor Gateway SX1302-US915 sur Seeed Studio.

Nous recommandons la passerelle LoRaWAN multiplateforme SenseCAP M2, une passerelle LoRaWAN® standard qui prend en charge la connexion à plusieurs serveurs réseau. Avec son prix abordable de 99 $, sa commodité est un avantage significatif, en particulier lors de la mise en place d'un réseau LoRaWAN privé.

Seeed fournit la plateforme de données SenseCraft et l'application SenseCraft pour aider les utilisateurs à gérer et à accéder aux données à distance de manière plus efficace.

• Plateforme web pour la gestion des appareils, des données et des clés - Seeed Studio IIoT Solutions permet aux utilisateurs de gérer les appareils SenseCAP et de visualiser les données via le web. Associez et gérez tous les appareils avec un seul compte
• Comprend le tableau de bord, la gestion des appareils, la gestion des données et la gestion des clés d'accès
• Fournit des API MQTT et HTTP pour un développement plus poussé.
• Disponible pour iOS et Android - Seeed Studio IIoT Solutions est une application puissante pour la visualisation des données et la gestion des appareils à distance. Gain de temps : configuration complète en 4 étapes grâce à la fonction " scan-and-play ".
• Convient même à ceux qui ont peu ou pas de connaissances techniques, pour commencer facilement avec les données des capteurs.
• Acquisition et visualisation des données sur des interfaces utilisateur claires
• Définir des intervalles de temps : améliore l'efficacité de la batterie
• Définir des valeurs seuils : concentrer l'attention sur les données nécessitant une action - rapidement disponibles
• Envoyer des alarmes si les données sortent de la plage - bientôt disponible

En plus de fonctionner avec les nœuds de capteurs existants, l'enregistreur de données S2100 peut être connecté au convertisseur SenseCAP S2110 Grove pour fournir une expérience de déploiement de capteurs LoRaWAN extérieurs plug-and-play avec un large choix de capteurs Grove.
Il s'agit d'une solution idéale pour le développement, le prototypage rapide et les petits déploiements industriels de capteurs LoRaWAN à réaliser soi-même. De plus, vous pouvez utiliser vos capteurs Seeed Grove existants pour construire des capteurs LoRaWAN extérieurs sans écrire de code. Ce kit vaut vraiment la peine d'être essayé.

Le paquet contient : 1 x LoRaWAN® Data Logger - Seeed Studio

Plus précisément, le kit comprend :
