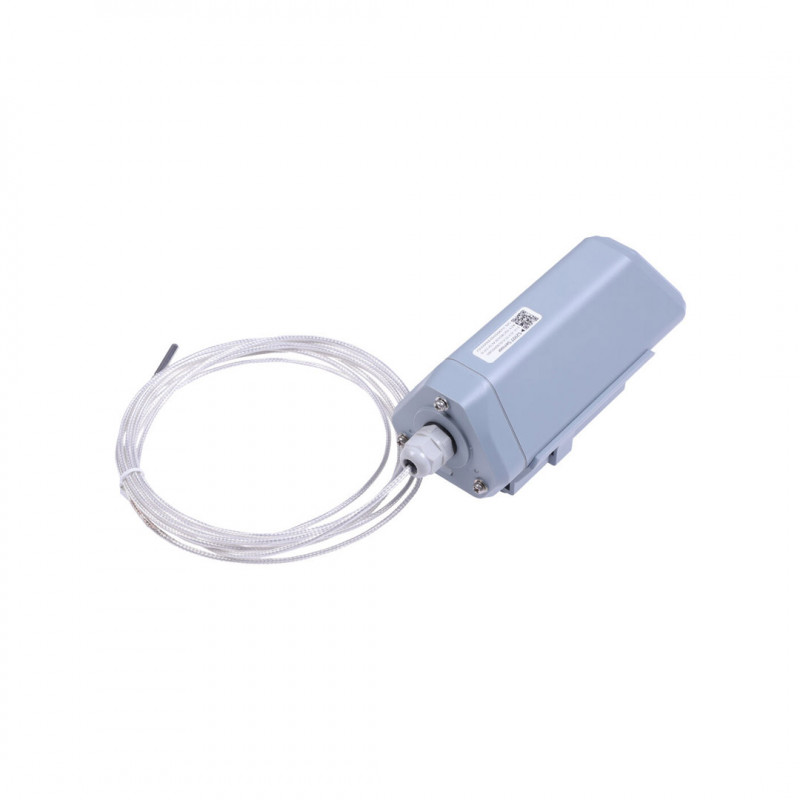

Capteur de température avec PT1000 - Seeed Studio

Le capteur SenseCAP PT1000 est un appareil sans fil, alimenté par batterie et conforme à la norme IP66, capable de mesurer la température de -50°C à 300°C. Il prend en charge l'expansion jusqu'à 3 canaux PT1000 et est équipé d'un Bluetooth intégré et d'un service d'application pour la configuration OTA et la gestion à distance de l'appareil. Principales applications : détection de liquides, surveillance des aliments, chaîne du froid, chaudières industrielles, aquaculture.

Conçu pour les environnements difficiles

Température de fonctionnement du DTU : -40℃ ~ 85℃. Boîtier IP66, la sonde PT1000 détecte de -50 à 300℃. Convient à une utilisation en extérieur, à une exposition intense aux UV, à une forte pluie, à la poussière et à des conditions extrêmes.

Compatible avec les réseaux LoRaWAN® dans le monde entier.

Fonctionne avec différents types de passerelles LoRaWAN® pour une connexion rapide. Prend en charge le plan de fréquences universel de 863 MHz à 928 MHz.

Longue portée et alimentation par batterie

Très longue portée : jusqu'à 2 km en milieu urbain et jusqu'à 10 km en visibilité directe. Alimenté par une batterie standard remplaçable Li-SOCl2 (type : ER34615) d'une durée de vie de 10 ans.

Configuration et étalonnage faciles

Expérience sans code avec l'application SenseCraft. La configuration et l'étalonnage peuvent être effectués directement à partir de l'application.

Vue d'ensemble du matériel

Le capteur SenseCAP S2107 mesure la température de -50°C à 300°C et est un capteur PT1000 de haute précision, adapté aux scénarios industriels et aux mesures sur une large plage de température.

Les capteurs PT1000 (thermomètres à résistance de platine de 1000 ohms) sont parmi les capteurs les plus courants et les plus fiables pour les mesures de température. Le S2107 prend en charge les circuits à trois fils pour les capteurs PT1000 et permet de connecter jusqu'à trois capteurs simultanément.

La mesure directe de la température est un indicateur clé dans de nombreux scénarios, notamment pour la détection des liquides, la surveillance des aliments, la chaîne du froid, les chaudières industrielles et les solutions d'aquaculture. Le capteur est optimisé pour l'OTA grâce au Bluetooth intégré, qui permet la configuration et la mise à jour rapido. Grâce à la technologie LoRa et à la conception IP66, il garantit stabilité et fiabilité, couvrant de longues distances de transmission avec une faible consommation d'énergie. Contrairement aux dispositifs filaires, le capteur est alimenté par une batterie, ce qui réduit le travail et la complexité de l'installation. Il peut être démonté et installé en quelques minutes, ce qui rend le déploiement rapide et facile. Remarque : SenseCAP S210X est une série de capteurs sans fil LoRaWAN®.

Il peut couvrir une distance de transmission allant jusqu'à 2 km en milieu urbain et jusqu'à 10 km en visibilité directe, tout en maintenant une faible consommation d'énergie pendant le processus de transmission. Il est équipé d'une batterie remplaçable d'une durée de vie allant jusqu'à 10 ans et d'un boîtier industriel conforme à la norme IP66. Elle prend en charge une plage de température de fonctionnement de -40 à +85℃, ce qui la rend idéale pour une installation dans des environnements difficiles ou soumis à des conditions météorologiques extrêmes.

Haute performance garantie

Les capteurs peuvent fonctionner dans des conditions extérieures difficiles. Pour garantir que les performances et la durabilité des capteurs répondent à leurs spécifications tout au long de leur cycle de vie, la série SenseCAP S210X a subi 6 tests de fiabilité avant sa commercialisation, passant toutes les exigences pour fonctionner sans faille, même dans des conditions extrêmes.

Tests à haute et basse température - vérification de la performance du capteur dans des conditions thermiques défavorables.
Test de conformité - vérification de la cohérence des valeurs recueillies à partir de plusieurs appareils.
Test de résistance à l'eau - vérification de la résistance à l'eau pour garantir la protection IP.
Test de congélation - évaluation du fonctionnement dans des environnements à températures extrêmement basses.
Essai de communication sur longue distance - vérification de la stabilité de la transmission et de l'absence de perte de paquets sur de longues distances.
Essais de R&D et de production - vérification du taux de réussite des appareils dans les conditions de fabrication.

Applications

Détection de liquides, surveillance des aliments, chaîne du froid pour le stockage, solutions pour l'aquaculture.

Comment connecter 3 capteurs PT1000 au S2107

Le SenseCAP S2107 prend en charge un circuit à trois fils pour les capteurs PT1000 et permet de connecter simultanément jusqu'à trois capteurs.

Le SenseCAP S210X est compatible avec le protocole LoRaWAN® V1.0.3 et peut fonctionner avec Gateway - LoRaWAN Device - SenseCAP.

Les passerelles LoRaWAN® peuvent fournir la couverture réseau LoRaWAN® nécessaire au fonctionnement de ces capteurs. Le S210X peut être connecté à plusieurs passerelles LoRaWAN®, et celles fournies par Seeed offrent une expérience utilisateur complète et transparente.

Réseau Helium : les capteurs fonctionnent dans les zones couvertes par le réseau Helium (qui peut être vérifié dans Helium Explorer). Veuillez vous référer à la Passerelle intérieure LoRaWAN SenseCAP M1 - US915 - Seeed Studio et au Light Hotspot SenseCAP M2 et à la Licence logicielle - Seeed Studio.

Réseau LoRaWAN : les capteurs fonctionnent également sur les réseaux LoRaWAN® tels que The Things Network, Loriot, Chirpstack, etc. Voir SenseCAP Gateway - LoRaWAN EU915 - Seeed Studio et SenseCAP Multi-Platform LoRaWAN Indoor Gateway SX1302 - US915 - Seeed Studio.

Nous recommandons la passerelle LoRaWAN multiplateforme SenseCAP M2, une passerelle LoRaWAN® standard qui prend en charge la connexion à plusieurs serveurs réseau. Avec son prix abordable de 99 $, c'est une solution extrêmement rentable, en particulier pour ceux qui souhaitent construire un réseau LoRaWAN privé.

SenseCraft Data Platform - Gestion des appareils, des données et des clés

• Seeed Studio IIoT Solutions propose un service web qui permet aux utilisateurs de gérer les appareils SenseCAP et de visualiser les données directement en ligne.
• Gérer et connecter tous les appareils avec un seul compte.
• Comprend le tableau de bord, la gestion des appareils, la gestion des données et la gestion des clés d'accès
• Fournit des API MQTT et HTTP pour un développement avancé.
• Application SenseCraft - Disponible pour iOS et Android
• Une application puissante pour la visualisation des données et la gestion des appareils à distance.
• Gain de temps : configuration rapide en seulement 4 étapes
• Facilité d'utilisation : également conçue pour ceux qui ont peu ou pas d'expérience technique
• Visualisation des données sur des interfaces simples et intuitives
• Réglage des intervalles de temps : améliore l'efficacité de la batterie
• Définition de valeurs seuils : concentre l'attention sur les données importantes - bientôt disponible
• Envoi d'alarmes si les données dépassent les limites de sécurité - bientôt disponible

Le kit contient : 1 x Capteur de température avec PT1000 - Seeed Studio

Plus précisément, le kit comprend

• 1 x Capteur
• 2 x Support
• 1 x Guide rapide
• 4 x Vis autotaraudeuses KA4*20mm
