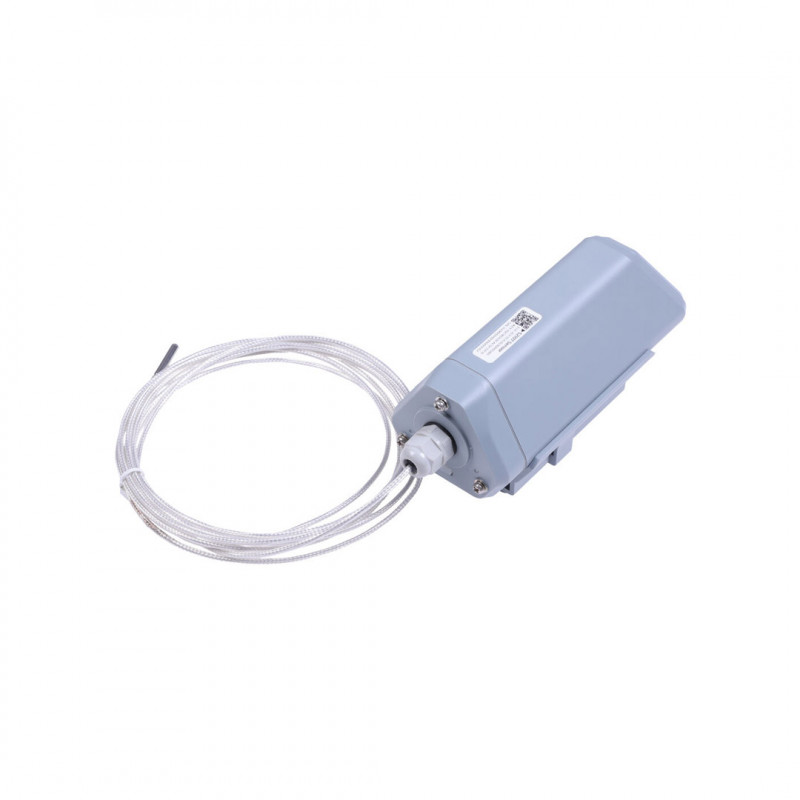

Sensor de temperatura con PT1000 - Seeed Studio

El sensor SenseCAP PT1000 es un dispositivo inalámbrico, alimentado por batería y con clasificación IP66 capaz de medir temperaturas de -50 °C a 300 °C. Admite la ampliación hasta 3 canales PT1000 y está equipado con Bluetooth integrado y servicio de App para configuración OTA y gestión remota del dispositivo. Principales aplicaciones: detección de líquidos, monitorización de alimentos, cadena de frío, calderas industriales, acuicultura.

Diseñado para entornos difíciles

DTU temperatura de funcionamiento: -40℃ ~ 85℃. Carcasa IP66, la sonda PT1000 detecta de -50 a 300℃. Adecuado para uso en exteriores, exposición intensa a rayos UV, lluvia intensa, polvo y condiciones extremas.

Compatible con redes LoRaWAN® de todo el mundo.

Funciona con diferentes tipos de pasarelas LoRaWAN® para una conexión rápida. Compatible con el plan de frecuencias universal de 863 MHz a 928 MHz.

Largo alcance y alimentación por batería

Alcance ultralargo: hasta 2 km en entornos urbanos y hasta 10 km en línea de visión directa. Funciona con una batería estándar reemplazable de Li-SOCl2 (tipo: ER34615) con una duración de hasta 10 años.

Fácil configuración y calibración

Experiencia sin código con la aplicación SenseCraft. La configuración y calibración se pueden completar directamente desde la App.

Visión general del hardware

El sensor SenseCAP S2107 mide la temperatura de -50°C a 300°C y es un sensor PT1000 de alta precisión, adecuado para escenarios industriales y mediciones de amplio rango de temperatura.

Los sensores PT1000 (termómetros de resistencia de platino de 1000 ohmios) se encuentran entre los sensores más comunes y fiables para mediciones de temperatura. El S2107 admite circuitos de tres hilos para sensores PT1000 y permite conectar hasta tres sensores simultáneamente.

La medición directa de la temperatura es un indicador clave en muchos escenarios, especialmente para: detección de líquidos, supervisión de alimentos, cadena de frío, calderas industriales, soluciones de acuicultura. El sensor está optimizado para OTA gracias al Bluetooth integrado, que permite la configuración y actualización rapido. Gracias a la tecnología LoRa y al diseño IP66, garantiza estabilidad y fiabilidad, cubriendo largas distancias de transmisión con un bajo consumo de energía. A diferencia de los dispositivos cableados, el sensor funciona con pilas, lo que reduce el trabajo y la complejidad durante la instalación. Puede desmontarse e instalarse en cuestión de minutos, por lo que su despliegue resulta rápido y sencillo. Nota: SenseCAP S210X es una serie de sensores inalámbricos LoRaWAN®.

Puede cubrir un rango de transmisión de hasta 2 km en entornos urbanos y de hasta 10 km en condiciones de línea de visión, manteniendo un bajo consumo de energía durante el proceso de transmisión. Incorpora una batería reemplazable con una vida útil de hasta 10 años y una carcasa industrial con clasificación IP66. Admite un rango de temperaturas de funcionamiento de -40 a +85℃, lo que la hace ideal para su instalación en entornos difíciles o sometidos a condiciones meteorológicas extremas.

Alto rendimiento garantizado

Los sensores pueden funcionar en condiciones exteriores adversas. Para garantizar que el rendimiento y la durabilidad de los sensores cumplen sus especificaciones durante todo su ciclo de vida, la serie SenseCAP S210X se sometió a 6 pruebas de fiabilidad antes de su comercialización, superando todos los requisitos para funcionar a la perfección incluso en condiciones extremas.

Pruebas de alta y baja temperatura: verificación del rendimiento del sensor en condiciones térmicas adversas.
Prueba de conformidad: comprobación de la coherencia de los valores recogidos en varios dispositivos.
Prueba de resistencia al agua - verificación de la resistencia al agua para garantizar la protección IP.
Prueba de congelación: evaluación del funcionamiento en entornos con temperaturas extremadamente bajas.
Prueba de comunicación a larga distancia: comprobación de la estabilidad de la transmisión y la ausencia de pérdida de paquetes a larga distancia.
Pruebas de I+D y producción: comprobación de la tasa de éxito de los dispositivos en condiciones de fábrica.

Aplicaciones

Detección de líquidos, control de alimentos, cadena de frío para almacenamiento, soluciones para acuicultura

Cómo conectar 3 sensores PT1000 al S2107

El SenseCAP S2107 soporta un circuito de tres hilos para sensores PT1000 y permite la conexión simultánea de hasta tres sensores.

SenseCAP S210X es compatible con el protocolo LoRaWAN® V1.0.3 y puede funcionar con Gateway - LoRaWAN Device - SenseCAP.

Las pasarelas LoRaWAN® pueden proporcionar la cobertura de red LoRaWAN® necesaria para el funcionamiento de estos sensores. El S210X puede conectarse a varias pasarelas LoRaWAN®, y las proporcionadas por Seeed ofrecen una experiencia de usuario completa y sin fisuras.

Red Helium: los sensores funcionan en zonas cubiertas por la red Helium (que puede comprobarse en Helium Explorer). Consulte la Pasarela interior LoRaWAN SenseCAP M1 - US915 - Seeed Studio y el Hotspot de luz y licencia de software SenseCAP M2 - Seeed Studio.

Red LoRaWAN: Los sensores también funcionan en redes LoRaWAN® como The Things Network, Loriot, Chirpstack, etc. Ver SenseCAP Gateway - LoRaWAN EU915 - Seeed Studio y SenseCAP Multi-Platform LoRaWAN Indoor Gateway SX1302 - US915 - Seeed Studio.

Recomendamos la pasarela LoRaWAN multiplataforma SenseCAP M2, una pasarela LoRaWAN® estándar que admite la conexión a varios servidores de red. Con su asequible precio de 99 dólares, es una solución extremadamente rentable, especialmente para aquellos que deseen construir una red LoRaWAN privada.

Plataforma de datos SenseCraft: gestión de dispositivos, datos y claves

• Seeed Studio IIoT Solutions ofrece un servicio web que permite a los usuarios gestionar los dispositivos SenseCAP y ver los datos directamente en línea.
• Gestiona y conecta todos los dispositivos con una sola cuenta
• Incluye panel de control, gestión de dispositivos, gestión de datos y gestión de claves de acceso
• Proporciona API MQTT y HTTP para un desarrollo avanzado
• Aplicación SenseCraft - Disponible para iOS y Android
• Una potente aplicación para la visualización de datos y la gestión remota de dispositivos.
• Ahorro de tiempo: configuración rápida en sólo 4 pasos
• Facilidad de uso: también diseñada para aquellos con poca o ninguna experiencia técnica
• Visualización de datos en interfaces sencillas e intuitivas
• Ajuste de intervalos de tiempo: mejora la eficiencia de la batería
• Establecimiento de valores umbral: centra la atención en los datos importantes - próximamente
• Envío de alarmas si los datos superan los límites de seguridad - próximamente

Contenido del paquete: 1 x Sensor de temperatura con PT1000 - Seeed Studio

En concreto, el kit incluye:

• 1 x Sensor
• 2 x Soporte
• 1 x Guía rápida
• 4 x Tornillos autorroscantes KA4*20mm
