Voron 2.4 STEP 3: z drives e z idlers
Questo terzo step per la costruzione della vostra Voron 2.4 è costituito dai componenti per l’assemblaggio degli z-drives e degli z idlers.
Dunque i componenti principali sono cinghie chiuse, pulegge e motori.
Gli z drives sono 4 blocchi composti da alcune parti stampate, da pulegge e motori e vanno montati a livello della base della macchina. Permetteranno poi, accoppiati a 4 z idlers, la movimentazione dell’asse Z della stampante a 4 punti indipendenti.
Quali sono le caratteristiche di questo STEP 3?
- Cinghie e pulegge: il kit comprende cinghie e pulegge per la trasmissione del moto. Queste cinghie sono caratterizzate da denti a forma trapezoidale in elastomero estremamente precisi e accuratamente distanziati per consentire un perfetto innesto con le gole della puleggia. Non è necessaria né lubrificazione né ritensionamento, e questo permette una continuità operativa durante le stampe.
- Motori: inclusi in questo step troviamo i 4 motori per gli z drives. Utilizziamo motori Wantai nema 17 da 1.8°, motori passo-passo che perfettamente si adattano all’utilizzo su stampanti 3D. Presentano un connettore rapido per facilitarne l’installazione e un’eventuale sostituzione futura senza rifare i cablaggi.
- Viteria e altra ferramenta: nel kit sono inclusi anche tutti gli altri componenti utili al fissaggio, dalle viti ai dadi. Sono inclusi anche gli inserti in ottone da utilizzare per i fissaggi delle plastiche, oltre che alberini e cuscinetti necessari da accoppiare alle pulegge.
- Cavi per i motori made in Italy: cavo FROR blu 4x0,5. FROR sono cavi multipolari flessibili per trasmissione di energia, segnali e comando. Isolati in PVC e con guaina in PVC. Le caratteristiche principali dei cavi FROR sono: non propagazione della fiamma, non propagazione dell’incendio, ridotta emissione fumi, gas tossici e corrosivi. Sono adatti alla trasmissione di segnali e comandi per l'interconnessione di strumentazione e sistemi di controllo con trasmissione di segnale digitale o analogica in ambienti esterni, dove è richiesta una maggiore protezione contro gli agenti atmosferici e in particolare i raggi ultravioletti. Grazie alla loro flessibilità possono anche essere posati in catene passacavi.
Nota per l’assemblaggio
- In questo terzo step per l’assemblaggio della stampante Voron 2.4 r2 occorre prestare attenzione al corretto assemblaggio delle parti come indicato nel manuale. Bisogna essere particolarmente accorti nell’orientamento dei diversi z drives rispetto alle guide lineari precedentemente montate sui profili. Un montaggio con orientamento errato porterà poi a dover smontare e rimontare il tutto.
- Prestare attenzione durante l’installazione dei motori nell'orientamento dell'uscita dei cavi.
- Includiamo nel kit i grani in ottone per il fissaggio delle viti alle plastiche. Questi inserti filettati hanno uno speciale profilo a spirale per garantire la migliore tenuta possibile. Prestare attenzione in fase di inserimento a caldo sulle parti in plastica, devono essere inseriti perpendicolarmente alla superficie aiutandosi con un saldatore da banco, altrimenti poi si avranno viti non allineate che girano sghembe durante il fissaggio.
- Le plastiche non sono incluse di default ma sono selezionabili come optional. Se vengono selezionate saranno fornite tutte le parti strutturali e le parti estetiche. Puntando alla massima qualità abbiamo ristretto a due materiali le possibili scelte: Nylon Carbon e ASA. Il primo ha eccellenti caratteristiche fisico-meccaniche e il secondo, valido sostituto dell'ABS, ha proprietà meccaniche ottimizzate, resistenza ai raggi UV e permette un'ampia personalizzazione di colori.
Abbiamo suddiviso le parti stampate in tre gruppi: STRUTTURALI - PRIMARIE - SECONDARIE
Utilizzando questi abbinamenti potrai ottenere un esemplare unico scegliendo tra più di 200 combinazioni di colore. La customizzazione rende la tua Voron 2.4 personale e rappresentativa del tuo stile!
- I cavi per i motori Wantai sono made in Italy. Vengono forniti i cavi e i connettori a parte da crimpare. Come optional c’è la possibilità di ricevere i cavi già cablati e siglati per connessione con scheda Duet3D.
Voron 2.4: un’introduzione
Il modello Voron 2.4 è un progetto di stampante 3D a movimentazione CoreXY con piano fisso ideato da Voron Design. Questa stampante è nota per la sua affidabilità e per le elevate prestazioni.
Rimanendo fedele ai fondamenti del progetto RepRap, la Voron 2.4 è completamente open-source, personalizzabile e autocostruibile.
I kit DHM di Voron 2.4 nascono dall’esigenza di raccogliere le varie richieste dei nostri clienti: da chi fatica a reperire il materiale a chi ha evidenziato delle lacune e dei punti critici nei kit già disponibili in commercio. I kit DHM nascono dalla nostra esperienza nel settore della stampa 3D e dalla conoscenza di produttori di qualità. Grazie, inoltre, alla nostra officina interna abbiamo creato componenti su misura apportando migliorie al progetto per dare affidabilità e prestazioni ottimali.
I kit DHM di Voron 2.4 sono disponibili attualmente in 3 varianti principali che differiscono solo per le dimensioni dello spazio di costruzione:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
C’è la possibilità di alcune personalizzazioni in alcuni step del kit, come ad esempio la scelta dell’estrusore o la scelta della scheda di controllo.
Vuoi costruire la tua stampante 3D Voron 2.4?
I nostri kit passo passo per Voron 2.4 prevedono 9 step + un decimo opzionale. In ogni step si potranno trovare i componenti per il montaggio accompagnati da un manuale con le istruzioni e le accortezze di costruzione.
Abbiamo deciso di suddividere in vari passaggi la costruzione della Voron 2.4 per facilitare i momenti di assemblaggio e per permettere anche l’acquisto dilazionato nel tempo. Puntiamo sulla qualità e affidabilità dei componenti, piuttosto che offrire un kit economico o incompleto.
Perché comprare una Voron 2.4 in kit?
I possessori delle Voron 2.4 la elogiano per la sua affidabilità e velocità. Comprando una stampante in kit si possono personalizzare vari punti: dall’aspetto estetico, alla scelta delle dimensioni, del tipo di elettronica, di estrusore e molti altri.
L’approccio del kit Voron 2.4 DHM è a STEP: un approccio passo passo per costruire, ognuno con i propri tempi, una stampante Voron. Ogni step ha tutto il necessario per concludere quella specifica parte di assemblaggio e questo permette di poter mettere in pausa il progetto e riprenderlo senza particolari difficoltà.
Abbiamo suddiviso e personalizzato alcuni passaggi della guida ufficiale Voron in manuali specifici per ogni step scaricabili in PDF. Troverete così il supporto passo passo per l’assemblaggio. Il manuale di questo step è disponibile nella sezione “Allegati” di questa pagina.
Dai un occhio al nostro BLOG:
https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13
Il kit contiene (BOM STEP 3 V2.4 300 mm):
36 x Inserto filettato ottone M3 - 3x4x5 mm

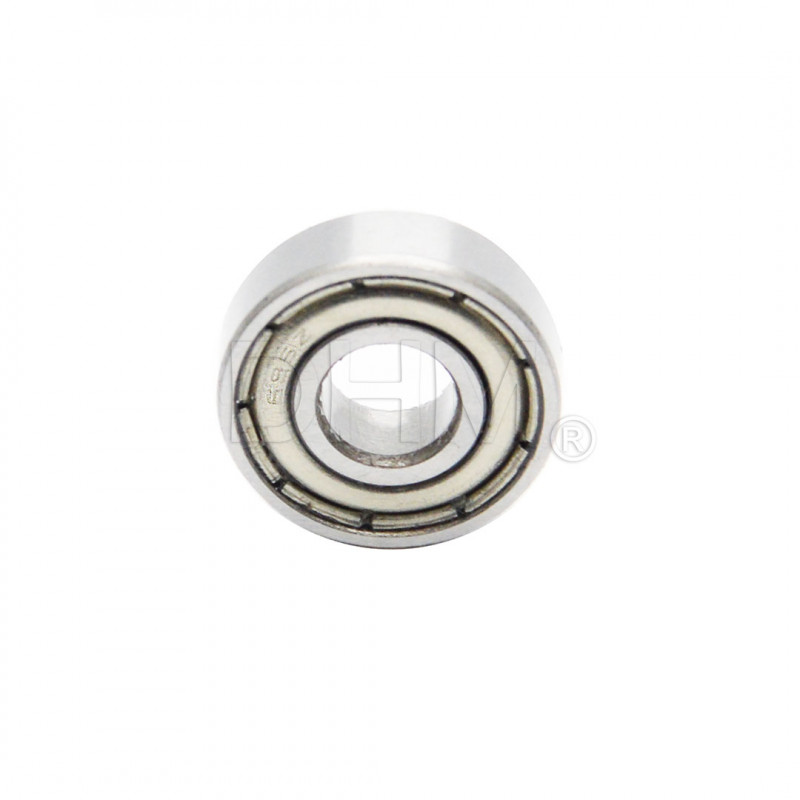

12 x Cuscinetto radiale a sfere microcuscinetto 625ZZ
1 x Kit alberi temprati e rettificati Ø 5 mm per Voron 2.4
4 x Puleggia GT2 Ø 5mm 80 denti H6 - di colore nero
4 x Puleggia GT2 Ø 5mm 20 denti H10 - di colore nero
16 x Rondella di spessoramento in acciaio 5x10x1 mm
4 x Cinghia GT2 neoprene chiusa H 6 mm 94 denti 188 mm
24 x Vite a testa cilindrica con incasso a brugola zincata 3x40
4 x Dado esagonale zincato M5
12 x Vite a testa cilindrica con incasso a brugola zincata 3x8 (per piedini)
4 x Piedino antiscivolo di colore nero
4 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x16 (per piedini)
4 x 42BYGHW817-X1 1.7A 1.8° Motore passo passo WANTAI NEMA 17
4 x CAVO FROR BLU PER ESTERNO 4x0,5
4 x Puleggia GT2 Ø 5mm 16 denti H6 - di colore nero
1 x Plastiche per pulley position - PETG
12 x Vite a testa cilindrica con incasso a brugola zincata 3x8 (per motori)
8 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x10 (per fissaggio motori)
8 x Vite a testa cilindrica con incasso a brugola zincata 5x40 (per fissaggio z drive al telaio)
24 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M5
4 x Puleggia GT2 SINCRONA Ø 5mm 20 denti H10 - di colore nero
4 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x30 (per puleggia z idler)
4 x Vite a testa cilindrica con incasso a brugola zincata 3x16 (per tensionare cinghia)
4 x Dado esagonale zincato M3
8 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x30 (z idler)
1 x Chiave a brugola 1.5 mm - ISO 2936 - DIN 911 - acciaio zincato
1 x Chiave a brugola 2 mm - ISO 2936 - DIN 911 - acciaio zincato
1 x Chiave a brugola 2.5 mm - ISO 2936 - DIN 911 - acciaio zincato
1 x Chiave a brugola 3 mm - ISO 2936 - DIN 911 - acciaio zincato
1 x Chiave a brugola 4 mm - ISO 2936 - DIN 911 - acciaio zincato
OPTIONAL: Kit plastiche Z DRIVE
OPTIONAL: Cavi motori cablati
Controlla i prodotti correlati per gli STEP successivi e precedenti!
Lo STEP 3 è uguale per tutte le 3 misure: 250 mm – 300 mm – 350 mm. Sono comunque presenti separati a catalogo per una più funzionale ricerca da parte dell’utente.
