Kit Voron 2.4 300 Mm - Passo Passo - STEP 2 Piano di stampa riscaldato

Voron 2.4 STEP 2: piano di stampa

Questo secondo step per la costruzione della vostra Voron 2.4 è costituito dai componenti per la costruzione del basamento di stampa e del piano riscaldato.

La base della stampante Voron 2.4 si poggia sul frame in alluminio montato con il primo passaggio di assemblaggio:

https://www.dhm-online.com/voron-2-4/10517-kit-voron-24-300-mm-passo-passo-step-1-frame-linear-rail.html

Si prendono in carico ora i diversi componenti per ottenere un piano di stampa di qualità e senza compromessi.

I punti forti di questo step sono sicuramente il piano in alluminio rettificato, il pad in silicone riscaldato con controllo termico di sicurezza integrato a 150°C, il foglio adesivo magnetico e il piano in acciaio armonico con rivestimento in PEI su entrambi i lati che fa da superficie di stampa.

Quali sono le caratteristiche di questo STEP 2?

• Piano in alluminio EN AW 5083 rettificato su entrambi i lati: lavorato a CNC con asole e fori secondo interassi del progetto ufficiale Voron. Ricordiamo che è necessario togliere la pellicola di protezione prima di poterlo utilizzare. Consigliamo per l’installazione l’utilizzo di viti a testa ribassata per evitare che sporgano dalla superficie rettificata.
• Pad in silicone: il piano in silicone Arlon® presenta una sonda di temperatura integrata (termistore EPCOS100K) da collegare all’elettronica utilizzata. Inoltre presenta un relè termostatato a 150°C. Raggiunge in pochi minuti i 100°C rendendo rapida anche la fase di riscaldamento pre-stampa dei tecnopolimeri che necessitano temperature della superficie di costruzione sui 120°C.

Il piano in silicone è fornito con adesivo 3M per il fissaggio al piano in alluminio.

Sono presenti, nei lati del piano in silicone, delle asole per permettere un’installazione a misura delle viti di fissaggio. La sagoma particolare di questo piatto garantisce una copertura massima dell’area del piano in alluminio utilizzato come base.

• Fusibile termico 125°C 15A 250V da utilizzare come sicurezza aggiuntiva come da progetto ufficiale Voron
• CAVO FS17 1 GV - CORDA FS17 1X1 G/V per la messa a terra del piano di stampa (ASSOLUTAMENTE NECESSARIA l’installazione in quanto si lavora con corrente AC)

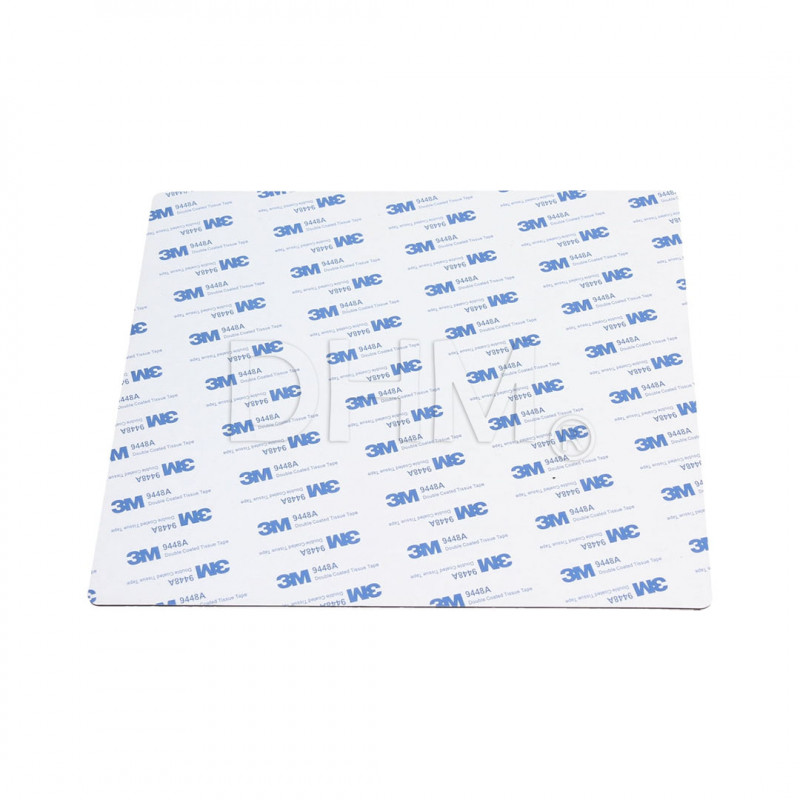

• Piano magnetico per stampante 3D - base magnetica con retro adesivo 3M: foglio magnetico anisotropo e magnetizzato multipolarmente, con spessore di 1 mm. Può essere utilizzato con una temperatura di esercizio di 130°C (fino a picchi di 200°C).
• Piano acciaio armonico + PEI double side: un lato testurizzato e uno liscio da utilizzare a seconda delle esigenze di stampa.

Nota per l’assemblaggio

• Forniamo in questo step anche il fusibile termico di sicurezza consigliato nel progetto ufficiale Voron. Questo è da installare in serie all’alimentazione 220V del pad in silicone (vedere la guida in PDF per l’installazione). Nonostante il piano in silicone riscaldante abbia un controllo integrato la sicurezza non è mai abbastanza. Ad esempio se si dovesse bruciare il termistore, se la scheda non rileva correttamente la sonda di temperatura, se si sbaglia la codifica del termistore in fase di programmazione, si può arrivare a un riscaldamento eccessivo del piano con tutti i rischi che ciò comporta. In tal caso entra in gioco il termostato integrato nel pad in silicone che blocca il riscaldamento interrompendo il flusso di corrente e ripristinandolo dopo che la temperatura è rientrata nei limiti. Il fusibile termico, invece, in caso si raggiungano i 125°C salta interrompendo il flusso di corrente. Occorre quindi sostituirlo nel caso in cui dovesse interrompersi a causa di un malfunzionamento.
• Suggeriamo di installare uno strato di isolamento tra il piano riscaldato e il fondo della macchina. In tal modo si aumenta il gap termico tra la zona di stampa e la parte sottostante in cui viene montata l’elettronica. Inoltre si va a migliorare la distribuzione omogenea del calore sul piatto. Lo strato di isolamento deve essere di materiale adeguato alle temperature di utilizzo del piano riscaldato con cui andrà in contatto.
• Viene fornito con questo STEP 2 anche il "deck panel". Si tratta di un pannello in PMMA lavorato a laser che presenta i fori e le asole necessarie al montaggio secondo la guida ufficiale Voron. È opportuno installarlo, a differenza delle altre pannellature, al momento dell'assemblaggio del piano di stampa. Trovandosi infatti nello spazio tra il piano e l'elettronica, non è possibile montarlo in un secondo momento. Essendo in PMMA permette un isolamento tra il piano riscaldato e le barre DIN a cui è fissata l'elettronica.

Voron 2.4: un’introduzione

Il modello Voron 2.4 è un progetto di stampante 3D a movimentazione CoreXY con piano fisso ideato da Voron Design. Questa stampante è nota per la sua affidabilità e per le elevate prestazioni.

Rimanendo fedele ai fondamenti del progetto RepRap, la Voron 2.4 è completamente open-source, personalizzabile e autocostruibile.

I kit DHM di Voron 2.4 nascono dall’esigenza di raccogliere le varie richieste dei nostri clienti: da chi fatica a reperire il materiale a chi ha evidenziato delle lacune e dei punti critici nei kit già disponibili in commercio. I kit DHM nascono dalla nostra esperienza nel settore della stampa 3D e dalla conoscenza di produttori di qualità. Grazie, inoltre, alla nostra officina interna abbiamo creato componenti su misura apportando migliorie al progetto per dare affidabilità e prestazioni ottimali.

I kit DHM di Voron 2.4 sono disponibili attualmente in 3 varianti principali che differiscono solo per le dimensioni dello spazio di costruzione:

Kit Voron 2.4 250 mm → 250x250x250 mm

Kit Voron 2.4 300 mm → 300x300x300 mm

Kit Voron 2.4 350 mm → 350x350x350 mm

C’è la possibilità di alcune personalizzazioni in alcuni step del kit, come ad esempio la scelta dell’estrusore o la scelta della scheda di controllo.

Vuoi costruire la tua stampante 3D Voron 2.4?

I nostri kit passo passo per Voron 2.4 prevedono 9 step + un decimo opzionale. In ogni step si potranno trovare i componenti per il montaggio accompagnati da un manuale con le istruzioni e le accortezze di costruzione.

Abbiamo deciso di suddividere in vari passaggi la costruzione della Voron 2.4 per facilitare i momenti di assemblaggio e per permettere anche l’acquisto dilazionato nel tempo. Puntiamo sulla qualità e affidabilità dei componenti, piuttosto che offrire un kit economico o incompleto.

Perché comprare una Voron 2.4 in kit?

I possessori delle Voron 2.4 la elogiano per la sua affidabilità e velocità. Comprando una stampante in kit si possono personalizzare vari punti: dall’aspetto estetico, alla scelta delle dimensioni, del tipo di elettronica, di estrusore e molti altri.

L’approccio del kit Voron 2.4 DHM è a STEP: un approccio passo passo per costruire, ognuno con i propri tempi, una stampante Voron. Ogni step ha tutto il necessario per concludere quella specifica parte di assemblaggio e questo permette di poter mettere in pausa il progetto e riprenderlo senza particolari difficoltà.

Abbiamo suddiviso e personalizzato alcuni passaggi della guida ufficiale Voron in manuali specifici per ogni step scaricabili in PDF. Troverete così il supporto passo passo per l’assemblaggio. Il manuale di questo step è disponibile nella sezione “Allegati” di questa pagina.

Dai un occhio al nostro BLOG:

https://www.dhm-online.com/it/blog/stampanti-3d-voron-design-c13

Il kit contiene (BOM STEP 2 V2.4 300 mm):

1 x Fusibile termico 125°C 15A 250V

1 x Vite a testa cilindrica con incasso a brugola zincata 4x10 (per fusibile)

1 x Thermal Compound Paste

1 x Vite a testa cilindrica bombata con incasso a brugola zincata 4x6 (per messa a terra)

1 x RF-M4 - CAPICORDA ROSSO AD OCCHIELLO vite 4mm

1 x CAVO FS17 1 GV - CORDA FS17 1X1,5 G/V

1 x Piano in alluminio rettificato EN AW 5083

4 x Dado zigrinato M4 - regolatore piano di stampa

4 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M4

4 x Vite a testa cilindrica ribassata con incasso a brugola zincata 4x20

1 x Piatto riscaldato stampante 3D 300x300 mm 220V AC 600W con termostato 150°C

1 x Piastra con superficie PEI con un lato testurizzato e un lato liscio

1 x Piano magnetico per stampante 3D - base magnetica con retro adesivo 3M

1 x Deck Panel

1 x Guida Omega bassa forata in acciaio zincato 35x7,5 mm - Barra DIN (41cmx2pz)

4 x Vite a testa cilindrica bombata con incasso a brugola zincata 5x10

4 x Dado con molla per post-montaggio - Serie 5 acciaio - Filettatura M5

4 x Rondella piana maggiorata zincata 5x15 mm per viti M5

1 x Chiave a brugola 2.5 mm - ISO 2936 - DIN 911 - acciaio zincato

1 x Chiave a brugola 3 mm - ISO 2936 - DIN 911 - acciaio zincato
