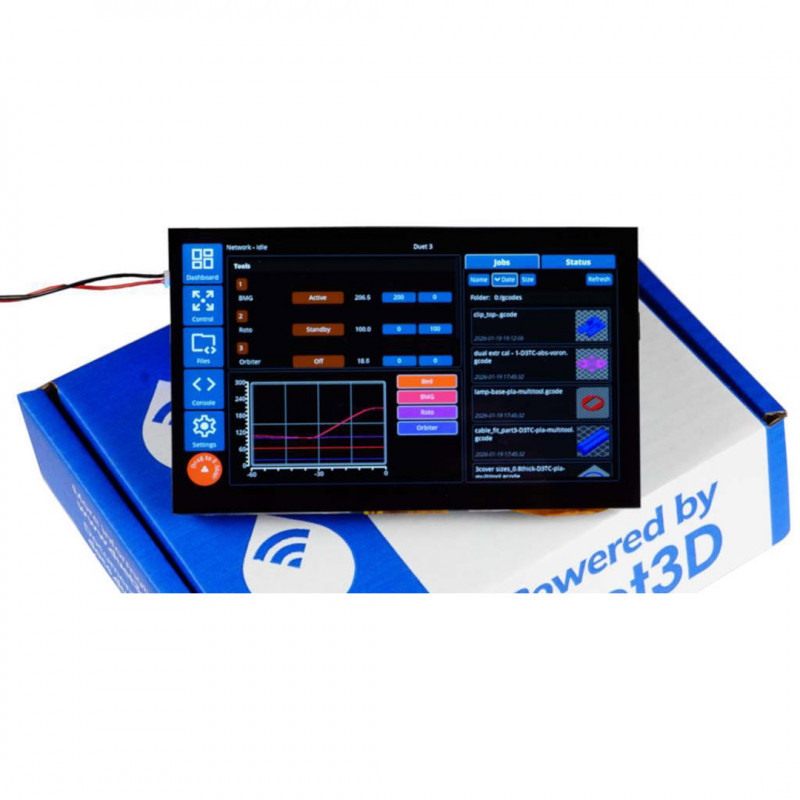

Duet3D DuetScreen è una famiglia di controller con schermo touch a colori per macchine basate su Duet 2 e Duet 3. È inoltre compatibile con altri controller che eseguono RepRapFirmware. L’attuale implementazione hardware è il DuetScreen 7; in futuro sono previste altre dimensioni dello schermo. L’applicazione DuetScreen è sviluppata su LVGL e offre un’interfaccia utente moderna per il controllo delle macchine, inizialmente focalizzata sulle stampanti 3D. Il suo design modulare consente lo sviluppo di versioni future per altri tipi di macchine.
Specifiche Hardware
- Processore: Allwinner T113-S3
- Caratteristiche del processore: Dual-core ARM Cortex-A7, 1,2 GHz, 128 MB di RAM
- Risoluzione dello schermo: 1024 × 600
- Touch screen: Capacitivo
- Networking: Modulo WiFi integrato, opzione per antenna interna o esterna
- USB: 1× porta USB-A e 1× porta USB-C 2.0
- Seriale: 3× UART, 1× USART¹
- Altre comunicazioni: 2× I2C¹
- Buzzer: Cicalino piezoelettrico integrato
- Speaker: Connettore per collegare un altoparlante mono da 8 Ohm
Nota: ¹ Non presente nella versione hardware 1.0 o non esplicitamente supportato nel software DuetScreen.
Limiti Operativi
- Tensione di ingresso: 5 V – 5,3 V
- Corrente di ingresso: 250–500 mA, a seconda delle funzionalità attive e della luminosità, esclusi i dispositivi esterni su USB²
- Corrente: 5 V su USB 500 mA totali²
- Temperatura ambiente massima: 70 °C
Nota: ² Vedere la sezione “Alimentazione dello schermo” qui sotto.
Software e Firmware
Il DuetScreen esegue una versione leggera di Linux basata su Buildroot, progettata per sistemi embedded e ottimizzata per un avvio rapido. L’interfaccia utente è sviluppata su LVGL.
https://docs.duet3d.com/en/Duet3D_hardware/Accessories/DuetScreen
