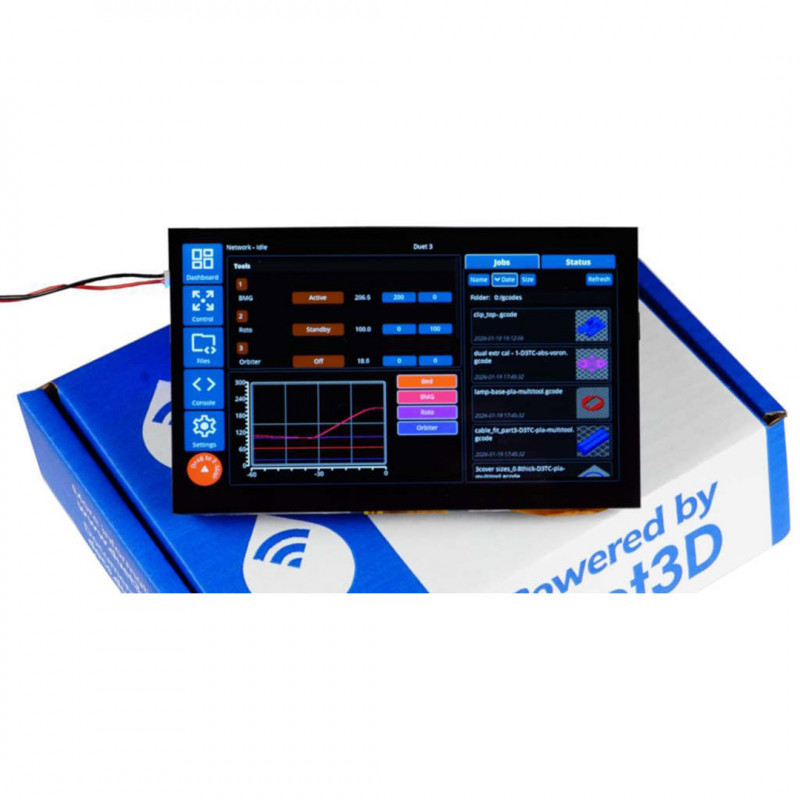

Duet3D DuetScreen ist eine Familie von Farb-Touchscreen-Controllern für Maschinen, die auf Duet 2 und Duet 3 basieren. Sie ist auch mit anderen Controllern mit RepRapFirmware kompatibel. Die aktuelle Hardware-Implementierung ist der DuetScreen 7; andere Bildschirmgrößen sind für die Zukunft geplant. Die DuetScreen-Anwendung wurde auf Basis von LVGL entwickelt und bietet eine moderne Benutzeroberfläche für die Maschinensteuerung, die zunächst auf 3D-Drucker ausgerichtet ist. Der modulare Aufbau ermöglicht die Entwicklung von zukünftigen Versionen für andere Maschinentypen.
Hardware-Spezifikationen
- Prozessor: Allwinner T113-S3
- Prozessoreigenschaften: Dual-Core ARM Cortex-A7, 1,2 GHz, 128 MB RAM
- Bildschirmauflösung: 1024 × 600
- Touchscreen: kapazitiv
- Netzwerk: Integriertes WiFi-Modul, Option für interne oder externe Antenne
- USB: 1× USB-A-Anschluss und 1× USB-C 2.0-Anschluss
- Seriell: 3× UART, 1× USART¹
- Andere Kommunikation: 2× I2C¹
- Buzzer: Integrierter Piezo-Summer
- Lautsprecher: Anschluss für einen 8-Ohm-Mono-Lautsprecher
Hinweis: ¹ Nicht vorhanden in der Hardware-Version 1.0 oder nicht explizit von der DuetScreen-Software unterstützt.
Betriebsgrenzwerte
- Eingangsspannung: 5 V - 5,3 V
- Eingangsstrom: 250-500 mA, je nach aktiven Funktionen und Helligkeit, ohne externe Geräte am USB²
- Strom: 5 V an USB 500 mA insgesamt²
- Maximale Umgebungstemperatur: 70 °C
Hinweis: ² Siehe Abschnitt "Bildschirm-Stromversorgung" unten.
Software und Firmware
Auf dem DuetScreen läuft eine schlanke, auf Buildroot basierende Version von Linux, die für eingebettete Systeme entwickelt und für das Booten optimiert wurde rapido. Die Benutzeroberfläche wurde mit LVGL entwickelt.
