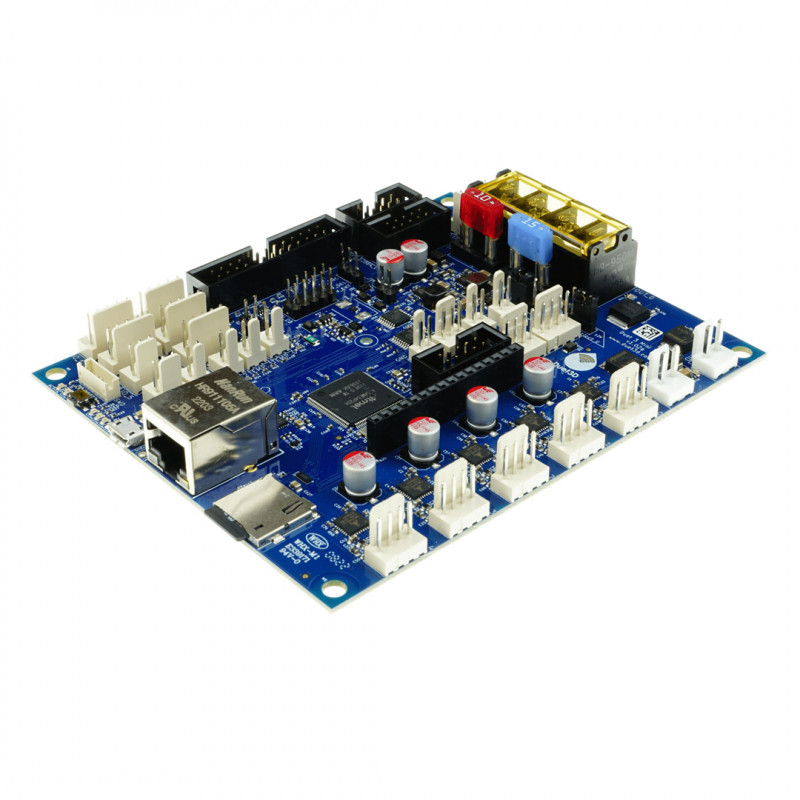

Duet 3 Mini 5+ Ethernet v1.03 - Motherboard für 3D- und kleine CNC-Drucker

Duet 3 Mini 5+ bietet ein ausgewogenes Verhältnis zwischen Kosten und Leistung und ist ein Board für kleine und mittelgroße Maschinen, die nicht die hohe Leistung des Duet 3 Mainboards 6HC benötigen. Es bietet 5 driver Motoren und die übliche Ausstattung an Heizungen, Lüftern, IOs, LCDs usw. Es sind zwei Wifi- und Ethernet-Varianten verfügbar, mit der Möglichkeit, einen SBC (Single Board Computer, z.B. Raspberry Pi) für die Steuerung zu verwenden, genau wie bei anderen Duet 3-Mainboards. Das übergeordnete Ziel der Duet 3-Serie ist es, durch hocheffiziente Hauptplatinen, Erweiterungsplatinen und kundenspezifische Erweiterungsmodule maximale Flexibilität bei der Maschinenkonstruktion zu ermöglichen. Konfigurationsflexibilität und erweiterte Funktionen werden durch unsere innovative RepRapFirmware 3, die auf der Duet 3-Hauptplatine läuft, und unser maßgeschneidertes DuetSoftwareFramework, das auf einem Computer läuft, ermöglicht.

Hier ist eine Zusammenfassung der wichtigsten Funktionen:
- Leistungsstarker 32-Bit-Prozessor (ARM Cortex M4 mit 120 Mhz)
- Zwei Wifi- und Ethernet-Versionen verfügbar
- Dedizierter Hochgeschwindigkeitsbus für die Kommunikation mit einem Computer (z. B.Raspberry Pi) für Benutzeroberfläche und Plug-ins
- 5 driver stepper Trinamic 2209 mit bis zu 1,4 A RMS, 2 A Spitze mit Firmware-Steuerung des gesamten Funktionsumfangs einschließlich bis zu 256 Mikroschritten, StallGuard 2 und StealthChop2
- CAN-FD-Bus zur Unterstützung der nächsten Generation von Erweiterungsplatinen Duet3D, Smart-Tools und kundenspezifischen Add-ons.
- 7 PWM-Ausgänge mit unterschiedlichen Stromstärken unterstützen ein Hochstrom-Heizbett, 2 Extruder und 4 Lüfter.
- 7 IO-Anschlüsse für Endschalter, Sonden, Filamentsensoren und andere Sensoren.
- 3 Thermistor-/PT1000-Eingänge und Unterstützung für 2 PT100- oder Thermoelement-Eingänge über optionale Erweiterungen.
- Konfigurieren Sie den Drucker und aktualisieren Sie die Firmware über die Webschnittstelle.
- Unterstützung aller gängigen 3D-Druckergeometrien
- Unterstützung für eine breite Palette von Z-Tastern, einschließlich des IR-Z-Tasters des DC42 und des Effektors Duet3D Smart für Delta-Drucker.
