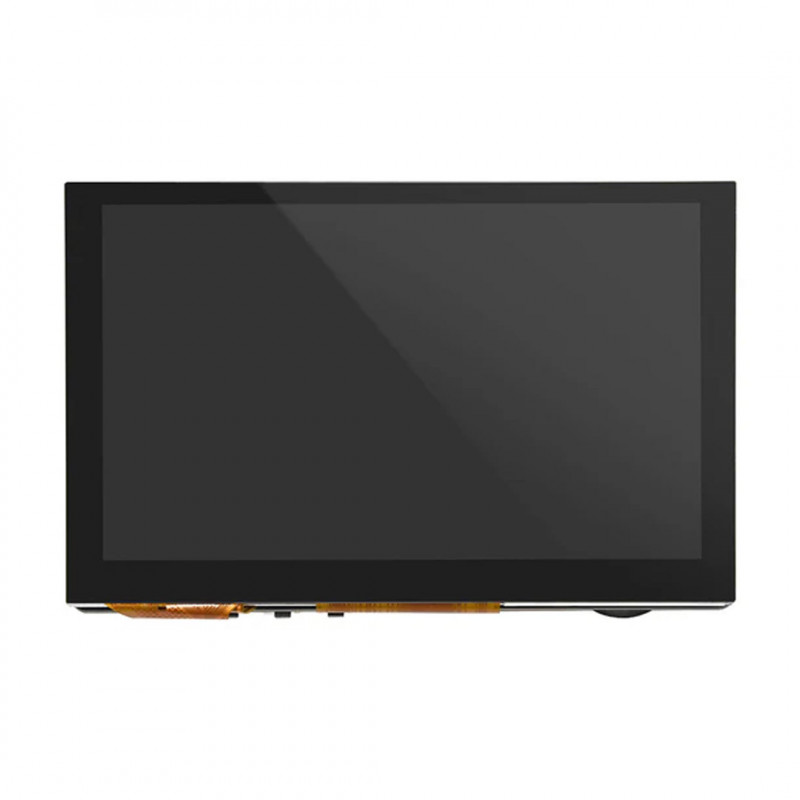

BIGTREETECH HDMI5 V1.2 - schermo per stampante 3D compatibile Klipper

BIGTREETECH HDMI5 è uno schermo sviluppato dal team tecnico di BIQU appositamente per gli utenti di stampanti 3D che utilizzano il sistema Klipper. Possono funzionare con Raspberry Pi4, Manta M8P+CB1, Manta M4P+CB1 e altri mini PC.

Nuova caratteristica dello schermo HDMI5 V1.2 è la presenza di un altoparlante integrato.

Caratteristiche chiave:

• Schermo IPS HD opzionale. La risoluzione dello schermo da 5 pollici è 800x480. Il touch screen capacitivo IPS supporta il tocco a 5 punti.
• Plug and Play. Per il funzionamento dello schermo è sufficiente il collegamento con porta HDMI e l’alimentazione tramite la porta USB C. Non sono necessari driver aggiuntivi. Questo schermo è ideale per gli utenti di stampanti 3D ed è compatibile con la scheda madre della serie Manta e CB1. Grazie alle sue caratteristiche aggiunge un'esperienza visiva più fluida alla stampante.
• Offre una visione ottimale da ogni angolo, fino a 160°.
• Luminosità e direzione di visualizzazione regolabili. La luminosità è regolabile tramite 3 pulsanti: Ks1 per aumentarla, Ks3 per diminuirla e Ks2 per regolare la direzione del display a 180°.
• Supporto dell'uscita audio. Lo schermo ha un circuito di decodifica audio incorporato, supporta l'uscita audio con jack per cuffie da 3,5 mm. L'interfaccia audio da 3,5 mm trasmette il segnale audio senza rumore e corrente, offrendo un suono puro e delicato.
• Porta breakout XH2.54 a 4 pin. La porta breakout XH2.54 a 4 pin consente il collegamento personalizzato tramite il protocollo USB, nonché l'alimentazione indipendente dello schermo (DC 5V).

Nota

Lo schermo presenta due indicatori luminosi.

• Indicatore di alimentazione (spia rossa D6): si accende quando la scheda madre è accesa indicando che l'alimentatore funziona normalmente.
• Indicatore di stato di funzionamento (spia verde D7): lampeggia indicando che lo schermo funziona normalmente.

Ulteriori informazioni, firmware e istruzioni sono disponibili qui:
https://github.com/bigtreetech/BIGTREETECH-TouchScreenHardware/tree/master/BTT%20HDMI5

La confezione contiene: 1 x BIGTREETECH HDMI5 V1.1
