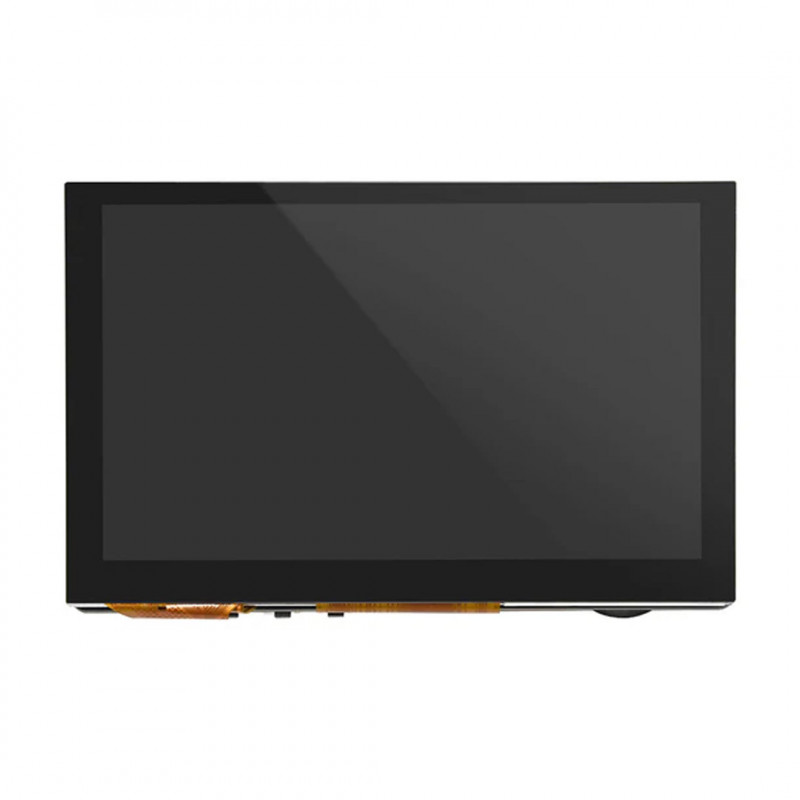

BIGTREETECH HDMI5 V1.2 - Ecran pour imprimante 3D compatible Klipper

BIGTREETECH HDMI5 est un écran développé par l'équipe technique de BIQU spécifiquement pour les utilisateurs d'imprimantes 3D utilisant le système Klipper. Il peut fonctionner avec Raspberry Pi4, Manta M8P+CB1, Manta M4P+CB1 et d'autres mini PC.

Une nouvelle caractéristique de l'écran HDMI5 V1.2 est la présence d'un haut-parleur intégré.

Caractéristiques principales :

• Écran HD IPS en option. La résolution de l'écran de 5 pouces est de 800x480. L'écran tactile IPS capacitif prend en charge le toucher 5 points.
• Plug and Play. Il suffit de connecter l'écran via le port HDMI et de l'alimenter via le port USB C. Aucun autre élément n'est nécessaire. driver Aucun autre élément n'est nécessaire. Cet écran est idéal pour les utilisateurs d'imprimantes 3D et est compatible avec les cartes mères des séries Manta et CB1. Ses caractéristiques ajoutent une expérience visuelle plus fluide à l'imprimante.
• Il offre une vision optimale sous tous les angles, jusqu'à 160°.
• La luminosité et la direction de vision sont réglables. La luminosité est réglable via 3 boutons : Ks1 pour augmenter, Ks3 pour diminuer et Ks2 pour ajuster la direction de l'affichage à 180°.
• Prise en charge de la sortie audio. L'écran dispose d'un circuit de décodage audio intégré, prenant en charge la sortie audio avec une prise casque de 3,5 mm. L'interface audio de 3,5 mm transmet le signal audio sans bruit ni courant, ce qui permet d'obtenir un son pur et délicat.
• Port de connexion XH2.54 à 4 broches. Le port de sortie XH2.54 à 4 broches permet une connexion personnalisée via le protocole USB, ainsi qu'une alimentation indépendante de l'écran (DC 5V).

Remarque

L'écran possède deux voyants lumineux.

• Voyant d'alimentation (voyant rouge D6) : il s'allume à la mise sous tension de la carte mère, indiquant que l'alimentation fonctionne normalement.
• Indicateur d'état de fonctionnement (voyant vert D7) : clignote pour indiquer que l'écran fonctionne normalement.

De plus amples informations, des micrologiciels et des instructions sont disponibles ici :
githubhttps:// .com/bigtreetech/BIGTREETECH-TouchScreenHardware/tree/master/BTT%20HDMI5

L'emballage contient : 1 x BIGTREETECH HDMI5 V1.1
