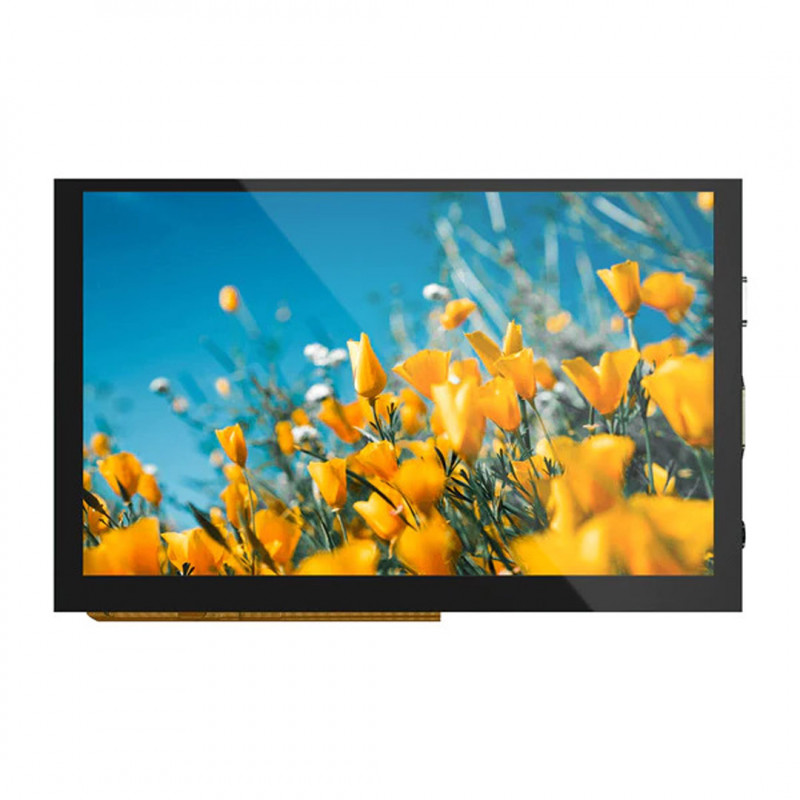

BIGTREETECH HDMI5 V1.1 - Écran pour imprimante 3D compatible avec Klipper

BIGTREETECH HDMI5 est un écran développé par l'équipe technique de BIQU spécifiquement pour les utilisateurs d'imprimantes 3D utilisant le système Klipper. Il peut fonctionner avec Raspberry Pi4, Manta M8P+CB1, Manta M4P+CB1 et d'autres mini PC.

Caractéristiques principales :

• Écran HD IPS en option. La résolution de l'écran de 5 pouces est de 800x480. L'écran tactile capacitif IPS prend en charge le toucher à 5 points.
• Plug and Play. Il suffit de connecter l'écran via le port HDMI et de l'alimenter via le port USB C. Aucun autre site driver n'est nécessaire. Cet écran est idéal pour les utilisateurs d'imprimantes 3D et est compatible avec la carte mère des séries Manta et CB1. Ses caractéristiques ajoutent une expérience visuelle plus fluide à l'imprimante.
• Luminosité et direction de vue réglables. La luminosité est réglable via 3 boutons : Ks1 pour l'augmenter, Ks3 pour la diminuer et Ks2 pour ajuster la direction de l'affichage à 180°.
• Prise en charge de la sortie audio. L'écran dispose d'un circuit de décodage audio intégré, prenant en charge la sortie audio avec une prise casque de 3,5 mm. L'interface audio de 3,5 mm transmet le signal audio sans bruit ni courant, offrant un son pur et délicat.
• Port de rupture XH2.54 à 4 broches. Le port breakout XH2.54 à 4 broches permet une connexion personnalisée via le protocole USB, ainsi qu'une alimentation indépendante de l'écran (5V DC).

Note
L'écran comporte deux voyants lumineux.

• Témoin d'alimentation (voyant rouge D6) : s'allume lorsque la carte mère est allumée, indiquant que l'alimentation électrique fonctionne normalement.
• Indicateur d'état de fonctionnement (lampe verte D7) : clignote pour indiquer que l'écran fonctionne normalement.

De plus amples informations, le firmware et les instructions sont disponibles ici :
https://github.com/bigtreetech/BIGTREETECH-TouchScreenHardware/tree/master/BTT%20HDMI5

Le paquet contient : 1 x BIGTREETECH HDMI5 V1.1
