Vz-Extruder con motore LDO - estrusore per VzBot

Il Vz-HextrudORT è un estrusore leggero e compatto progettato inizialmente da MirageC (Hextrudort). È stato adattato e modificato per facilitare la stampabilità e abbassare il centro di gravità per adattarsi al VzBoT.

Esistono 3 versioni dell'estrusore.

• Una stampata con ingranaggi normali di tipo BMG
• Una stampata con ingranaggi a vite elicoidale e il resto degli ingranaggi BMG (La versione stampata ha anche la possibilità di avere il motore in posizione più alta per adattarsi alla testa di stampa EVA 2.3-2.4)
• Una versione CNC con ingranaggi CNC. Queste novità non sono retro-compatibili con BMG. Può funzionare con motore rotondo nema14 e gear a 8 o 10 denti.

Il prodotto in oggetto è la versione CNC. Prodotto da Vez in collaborazione con Mellow3D. Questa versione è più piccola in direzione Y rispetto ai modelli stampati in 3D, consentendo di avere più spazio disponibile sul retro della testa di stampa VzBoT Vz. Più spazio per montare un radiatore del motore o una scheda CANbus della testa di stampa, ecc.

Il corpo dell'estrusore è realizzato in lega di alluminio 6061 con lavorazione CNC ad alta precisione, che non solo è resistente, ma anche ultraleggero.

Il materiale dell'ingranaggio è in acciaio temprato, in modo da garantire una lunga durata. Questo ingranaggio ha una tolleranza minore e una minore deformazione rispetto all'ingranaggio a iniezione.

Il metallo con conducibilità termica condurrà il calore del motore, ma questo è anche il processo di dissipazione del calore del motore.

Questo modello viene fornito con motore LDO nema 14 con gear di riduzione.

Il rapporto di riduzione dell'estrusore è di 1:6,25, la potenza è superiore del 25% rispetto al motore originale con rapporto di riduzione di 1:5. Utilizzare il motore a 8 denti per impostare l'impulso a 895-905, utilizzare 2209 per l'azionamento e la corrente del motore consigliata è 0,6A-1A.

Si può scegliere tra due versioni di motore:

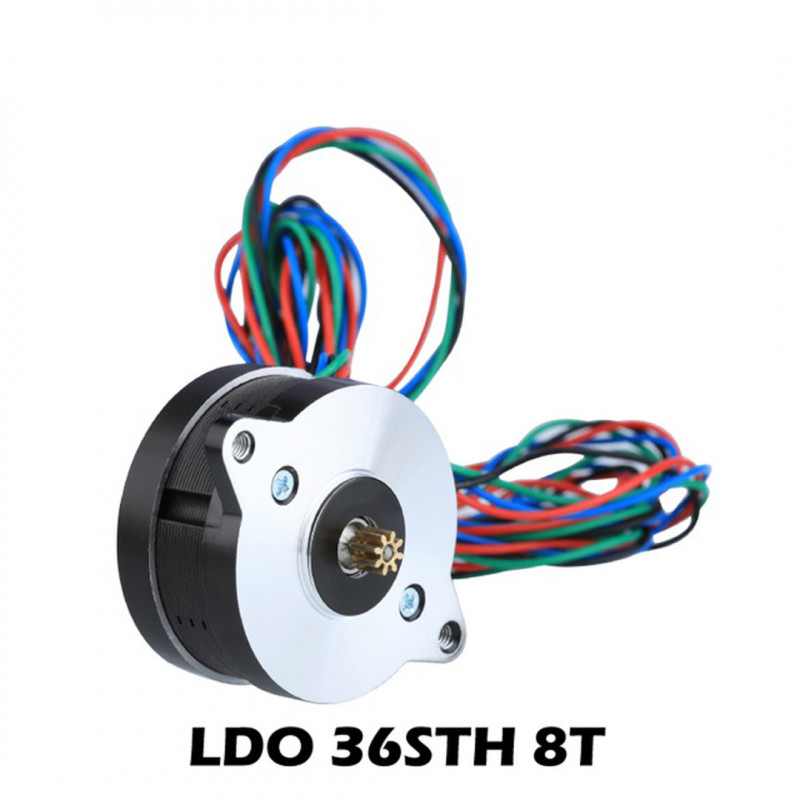

• Modello con gear a 8 denti: LDO-36STH20-1004AHG
• Modello con gear a 10 denti: LDO-36STH20-1004AHG(XH)

Punti di forza:

• Coppia elevata e peso ridotto: l'estrusore può produrre più forza sul filamento rispetto ad altre unità. Ciò significa che puoi stampare più velocemente senza perdere qualità o inceppamenti del filamento
• Costruzione interamente in metallo: elevata durata
• Il rapporto di riduzione dell'estrusore è 1: 6,25, la potenza è del 25% in più rispetto al motore con rapporto di riduzione 1: 5 originale. Utilizzare il motore a 8 denti per impostare l'impulso su 895-905, utilizzare 2209 per l'azionamento e la corrente del motore consigliata è 0,6 A-1 A
• Design più piccolo e compatto con un peso di 40 grammi (escluso il motore)
• Design dell'ingranaggio integrato
• Il materiale degli ingranaggi è in acciaio temprato
• Il guscio dell'estrusore è realizzato in lega di alluminio 6061
• Design del dente estruso in twill
• Rapporto di trasmissione 8:50
• Tutto in metallo: alluminio CNC

Montaggio

Tutte le versioni del Vz-HextrudORT hanno lo stesso schema di fissaggio. Possono essere montate dalla parte inferiore dell'estrusore utilizzando bulloni M3. La distanza tra i fori di montaggio è di 19 mm, esattamente la stessa di LGX Lite.

È necessario un pezzo di tubo in PTFE tra l'estrusore e l'hotend. La lunghezza varia a seconda dell'estrusore e dell'opzione di montaggio.

Allineamento

È importante che l'albero/ingranaggio principale sia parallelo al tendicinghia e al corpo principale. C'è un piccolo gioco/tolleranza nel gruppo del coperchio anteriore e della piastra posteriore che può causare problemi di oscillazione se non viene allineato correttamente. Per allinearlo correttamente, procedere come segue:

• Accertarsi che il braccio di tensione sia in tensione.
• Allentare i 2 bulloni del motore
• Inserire il filamento nell'estrusore e assicurarsi che il filamento sia caricato fino agli ingranaggi.
• Allentare i 2 bulloni del coperchio anteriore e il terzo bullone anteriore in basso a destra.
• Serrare tutti e 3 i bulloni
• Regolare la posizione del motore in modo da non esercitare troppa pressione sull'ingranaggio POM e serrare i 2 bulloni. (Se il pignone del motore è troppo stretto sull'ingranaggio POM può causare problemi).

Che cos'è VzBoT?

VzBoT è una stampante 3d ad alta velocità e di dimensioni moderate. Basata sul telaio TronXY XS5(A) CoreXY, ma facilmente adattabile ad altri telai in estrusi di alluminio 2020.

Da allora, il progetto VzBoT si è evoluto con componenti strutturali in alluminio fresati CNC e un hotend personalizzato ad alte prestazioni. Il ritmo dello sviluppo del progetto VzBot è stato fulmineo, e ora è una delle stampanti 3D FDM più veloci in circolazione.

La confezione contiene: 1 x Vz-Extruder con motore LDO – Mellow3D

Viene fornita la variante a 8 denti o 10 denti a seconda della scelta della variante in fase d’acquisto.
