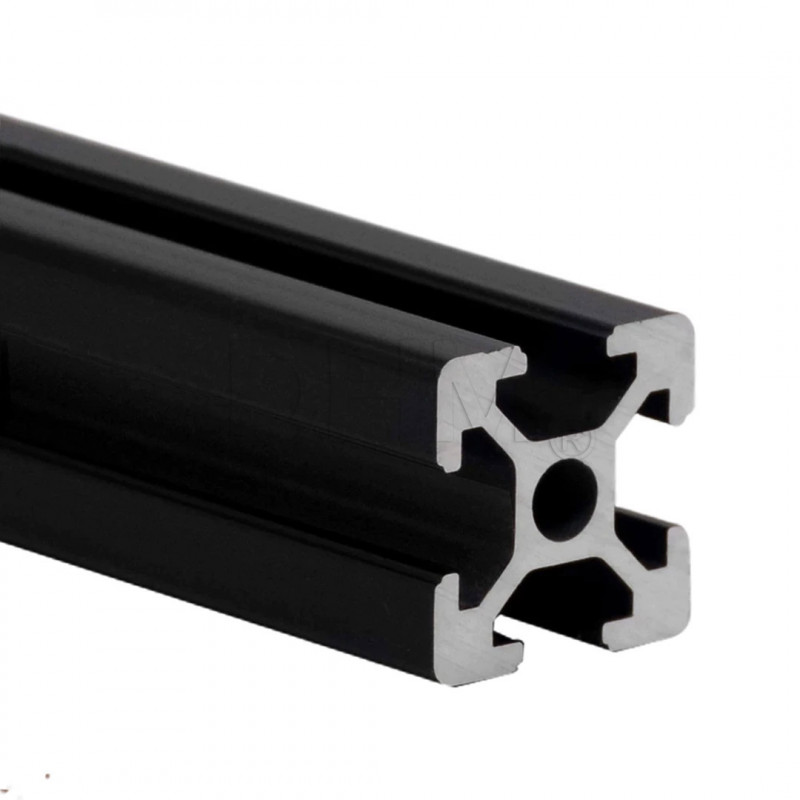

SERIE 5 - Cava 6mm - TAGLIO A MISURA - Profili strutturali in alluminio anodizzato NERO

Abbiamo reso disponibile l'opzione estremità filettate; subito dopo aver inserito la misura della lunghezza troverà un box da spuntare per ricevere i profili con estremità filettate M5 (tutte le specifiche si trovano nella didascalia informativa passando col mouse sopra la lettera "i").

Per le connessioni angolari non sono disponibili al momento connettori a 2 o 3 vie per questa serie. Può eventualmente usare i tappi di copertura (https://www.dhm-online.com/serie-5-cava-6/1020-tappo-2020-mm-per-profilato-serie-5-poliammide-nero-pezzi-5.html) e connettere i profili mediante squadrette (https://www.dhm-online.com/serie-5-cava-6/986-staffa-2028-con-alette-90-per-profilato-serie-5-2020.html).

La tolleranza +/- 0.5mm si intende su ogni singola misura inserita a sistema e poi ordinata, in quanto si tratta di un possibile errore iniziale di posizionamento della macchina. Non si tratta di un errore di +/- 0.5mm accumulabile su ogni pezzo tagliato della stessa misura, in quanto una volta impostata a una misura specifica i pezzi escono tutti identici con errore praticamente nullo (siamo nell'ordine dello +/-0.1mm per pezzi della stessa misura tagliati in sequenza).

Nel caso di un telaio di una stampante 3D, in particolare quello di una Voron, dove le misure dei profili strutturali sono due (gli 8 perimetrali e le 4 colonne agli angoli) si avrà un'errore massimo di +/-0.2mm (fra due elementi della stessa lunghezza teorica). Questa tolleranza sul taglio non andrà a interferire sul sistema di scorrimento e funzionamento generale della macchina in quanto non influirà più dell'operatore stesso in fase di montaggio e messa in squadra del telaio.

I profili T-Slot sono progettati principalmente per scopi strutturali e di fissaggio. I profili V-Slot, pur mantenendo le capacità strutturali, hanno i bordi della cava smussati a 45° per fungere da binario per ruote di scorrimento lineare.

La scelta dipende dal carico e dalla lunghezza delle campate. La serie 20 è ottima per strutture compatte fino a 1 metro di lunghezza. Per macchine utensili o banchi da lavoro sottoposti a stress meccanico, consigliamo le serie 30 o 40 per minimizzare le flessioni.

Sì, i nostri profili seguono gli standard internazionali di estrusione. È sufficiente verificare la dimensione della cava (ad esempio, cava 6mm per serie 20 o cava 8mm per serie 30) per garantire la compatibilità dei dadi e degli accessori.

Assolutamente sì. Il foro centrale del profilo è predisposto per essere filettato (es. M6 per la serie 20 o M8 per la serie 30), permettendo di avvitare piedini regolabili, ruote o di unire i profili testa a testa.

Il sistema T-Slot è progettato per la massima tenuta strutturale. La forma della cava permette l'uso di dadi a martello che, una volta serrati, creano una connessione estremamente solida per attrito e pressione, rendendo la struttura resistente a vibrazioni e carichi dinamici, ideale per macchine utensili e telai industriali.

Certamente. Sebbene i nostri siano profili strutturali T-Slot, è possibile integrare sistemi di movimentazione lineare utilizzando guide lineari a ricircolo di sfere o alberi supportati che vengono avvitati direttamente sulla cava del profilo, garantendo una precisione di scorrimento superiore rispetto ai sistemi a rotelle.
