Connettori elettrici per stampanti 3D: guida completa

Il cablaggio è uno degli aspetti meno visibili ma più critici di una stampante 3D o di una macchina CNC. Un connettore inadeguato può causare resistenze parassite, surriscaldamento, interruzioni intermittenti e nei casi peggiori incendi. In questa guida analizziamo i principali connettori utilizzati nella stampa 3D, le loro specifiche e quando usare ciascun tipo.

Connettori per segnali e sensori

JST-XH (passo 2,5 mm)

I connettori JST-XH sono lo standard per i collegamenti dei sensori di temperatura (termistori), degli endstop, dei sensori di filamento e delle ventole a bassa potenza. Sono compatti, affidabili e facili da crimpare. Le schede Duet3D, BTT e la maggior parte delle mainboard li utilizzano estensivamente. Corrente massima: 3A per contatto. Disponibili da 2 a 12 pin.

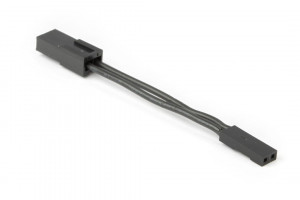

Dupont (passo 2,54 mm)

I connettori Dupont sono onnipresenti nel mondo Arduino e nella prototipazione. Pratici per test e breadboard, ma non sono ideali per installazioni permanenti perché tendono a disconnettersi sotto vibrazione. Per le stampanti 3D sono accettabili per i segnali, ma sconsigliati per le alimentazioni.

Molex Micro-Fit 3.0 (passo 3,0 mm)

I Molex Micro-Fit sono connettori di qualità industriale con aggancio positivo (click) che impedisce la disconnessione accidentale. Corrente massima: 5A per contatto. Sono la scelta professionale per motori stepper, ventole di potenza e collegamenti punto-punto affidabili. Le schede Duet3D li utilizzano per i collegamenti dei motori.

Connettori di potenza

XT30 e XT60

I connettori XT sono nati nel mondo dei droni FPV e si sono rapidamente diffusi nella stampa 3D grazie all'eccellente rapporto corrente/dimensione. L'XT30 supporta fino a 30A continuativi ed è ideale per il collegamento dell'alimentazione alla scheda di controllo. L'XT60 supporta fino a 60A ed è usato per il collegamento del piatto riscaldato ad alta potenza. Entrambi hanno contatti in rame placcato oro e una forma che impedisce l'inversione di polarità.

Wago 221 (morsetti a leva)

I morsetti Wago serie 221 sono la soluzione più sicura e veloce per i collegamenti di potenza in corrente alternata (ingresso alimentatore) e per giunzioni di cavi. Si aprono e chiudono con una leva, accettano cavi da 0,2 a 4 mm² e non richiedono utensili. Sono certificati per uso domestico e industriale. Particolarmente utili per collegare l'alimentazione di rete all'alimentatore switching.

Terminali e crimpatura

Per realizzare cablaggi professionali servono terminali a crimpare e una pinza crimpatrice adeguata. I terminali per JST-XH e Molex Micro-Fit richiedono pinze specifiche (come la SN-01BM o la SN-2549 disponibili su DHM-online). La crimpatura ben fatta offre un contatto elettrico superiore alla saldatura, con il vantaggio di essere facilmente smontabile.

Tabella riassuntiva

Consigli pratici per un cablaggio sicuro

Non mischiare mai connettori di potenza con connettori di segnale. Usare sempre cavi di sezione adeguata alla corrente (consultare le tabelle AWG/mm²). Fissare i cavi con fascette e guaine a spirale per evitare che interferiscano con le parti in movimento. Verificare tutte le crimpature con un leggero strattone prima dell'installazione. Non saldare mai i cavi nei connettori XT: la saldatura può creare un punto rigido che si spezza sotto flessione ripetuta. Usa sempre la crimpatura.

Connettori e cablaggio su DHM-online

Su DHM-online trovi l'intera gamma di connettori per stampa 3D e CNC: JST-XH, Molex Micro-Fit, XT30 e XT60, Wago 221, terminali a crimpare, pinze crimpatrici, cavi siliconici, guaine termorestringenti e spiralate. Tutte le schede Duet3D vengono fornite con connettori e terminali inclusi.

Naviga la sezione Elettronica e Cablaggio per trovare tutto il necessario.
