Gravité : Module d'acquisition de données scientifiques (SCI DAQ) - Affichage à l'écran, Plug-and-play, enregistrement de

Pourquoi ce module a-t-il été développé ?

Le DFRobot a fourni aux utilisateurs des centaines de capteurs de tous types. Cependant, nombre d'entre eux produisent des signaux électriques bruts, tels que le courant ou la tension, et pour obtenir des données en unités standard de quantités physiques, les utilisateurs doivent consulter les fiches techniques des produits et convertir les données au moyen de formules ou de la programmation. En outre, le format des données varie d'un capteur à l'autre, de sorte que chaque capteur nécessite l'écriture d'un programme de commande spécifique, ce qui accroît la complexité de l'utilisation des capteurs. Pour simplifier les choses, DFRobot a développé le module Gravity : Science Data Acquisition (SCI DAQ), qui permet aux utilisateurs d'obtenir des données de capteurs de manière simple et directe.

Qu'est-ce que le module Gravity : Science Data Acquisition (SCI DAQ) ?

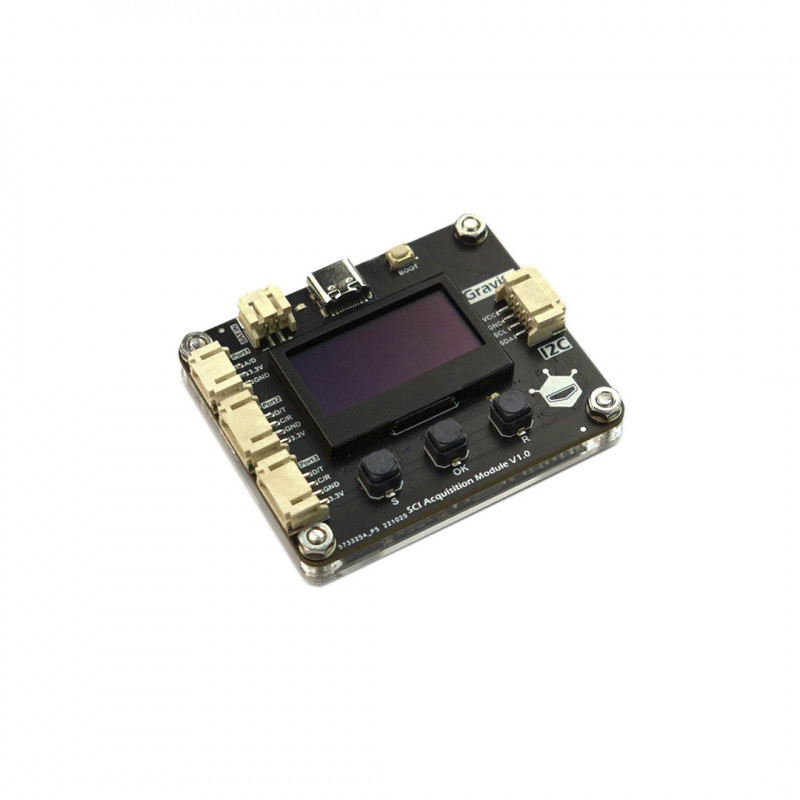

Le module Gravity : SCI DAQ est un module d'acquisition de données puissant et hautement intégré qui comprend des fonctions telles que l'affichage à l'écran, la reconnaissance automatique des capteurs, l'étalonnage des capteurs, l'enregistrement des données, l'horloge RTC et la conversion des données, ce qui rend l'acquisition de données plus simple et plus efficace. En outre, le module SCI DAQ offre des options d'alimentation polyvalentes et peut transmettre des données de quantités physiques collectées à partir de capteurs via une interface I2C, ce qui le rend compatible avec micro:bit, Arduino, Raspberry Pi, UNIHIKER et d'autres appareils.

Écran d'affichage: le module d'acquisition de données scientifiques est doté d'un écran intégré qui peut afficher les données des capteurs en temps réel, facilitant ainsi l'observation par l'utilisateur.

Plug-and-Play: le module d'acquisition de données scientifiques peut reconnaître automatiquement le type de capteur I2C connecté, ce qui élimine le besoin de réglages manuels et simplifie l'utilisation.

Prise en charge de l'étalonnage des capteurs : le module d'acquisition de données scientifiques peut effectuer l'étalonnage des capteurs directement sur la carte. Les capteurs tels que le pH et le TDS, qui nécessitent un étalonnage avant utilisation, peuvent être rapidement étalonnés sur le module SCI, ce qui garantit la précision et la fiabilité des données.

Enregistrement des données: le module d'acquisition de données scientifiques dispose d'une mémoire intégrée de 16 Mo, capable de stocker plus de 400 000 points de données. Les données enregistrées peuvent être exportées vers un ordinateur via une interface Type-C, ce qui facilite leur analyse et leur traitement par l'utilisateur.

Horloge RTC: Le module d'acquisition de données scientifiques est équipé d'une horloge en temps réel (RTC) de haute précision qui peut enregistrer l'horodatage de chaque acquisition de données. Cela permet aux utilisateurs de surveiller facilement les tendances des données et d'effectuer rapidement des analyses et des traitements.

Conversion des données: le module d'acquisition de données scientifiques peut convertir automatiquement les signaux bruts des capteurs en quantités physiques et les fournir dans un format uniforme : "horodatage nom1:valeur1 unité1, nom2:valeur2 unité2". Il est également possible d'obtenir des valeurs ou des unités spécifiques pour un nom donné. Le module SCI DAQ unifie le format des données des différents capteurs, ce qui évite de charger des bibliothèques distinctes pour chaque capteur lors de la programmation. Cela simplifie grandement le processus de programmation et réduit la difficulté d'obtenir des données à partir de cartes de développement telles que micro:bit et Arduino.

Options d'alimentation polyvalentes: le module d'acquisition de données scientifiques prend en charge plusieurs modes d'alimentation, notamment l'interface Type-C, le port de batterie PH2.0 et l'interface I2C. Les utilisateurs peuvent choisir différentes méthodes d'alimentation pour répondre de manière flexible à différents besoins dans divers scénarios. Si l'acquisition mobile de données est nécessaire pour des activités en plein air, les utilisateurs peuvent alimenter le module via une batterie connectée au port PH2.0, tandis que l'alimentation via l'interface I2C permet de le faire fonctionner simplement en le connectant à des cartes de développement.
Quelle que soit la méthode d'alimentation utilisée, le module SCI DAQ garantit un fonctionnement stable, offrant aux utilisateurs une expérience d'acquisition de données fiable.

Actuellement, le module SCI DAQ prend déjà en charge plus de 20 capteurs courants, tels que la température, l'humidité, la pression atmosphérique, la concentration d'oxygène et d'autres. À l'avenir, le nombre de capteurs pris en charge sera élargi, ce qui offrira aux utilisateurs de nouveaux scénarios d'application.
Qu'il s'agisse de recherche scientifique, d'enseignement interdisciplinaire ou d'applications IoT, le module SCI DAQ sera un outil d'acquisition de données indispensable.

Comment l'utiliser ?

• Utilisation du module SCI DAQ seul: Branchez le capteur dans le module SCI DAQ, connectez la batterie et l'écran, et les données du capteur s'afficheront en temps réel. Vous pouvez également stocker les données collectées dans la mémoire intégrée et les exporter au format CSV pour une analyse ultérieure, ce qui facilite la réalisation rapido d'expériences exploratoires.
• Utilisation en combinaison avec Arduino: Connectez le module SCI DAQ à un Arduino. Quel que soit le capteur connecté au module SCI DAQ, le siteArduino peut obtenir les données sur les quantités physiques collectées par le capteur à l'aide de la même commande de code, ce qui réduit la difficulté de programmation. Comme les utilisateurs peuvent personnaliser et écrire des programmes Arduino, ils peuvent gérer et contrôler les données des capteurs avec plus de souplesse, ce qui offre des possibilités infinies pour diverses applications.

Compatibilité

Applications

• Exploration scientifique: améliore l'efficacité et la précision des activités d'exploration scientifique.
• Enseignement interdisciplinaire: permet aux enseignants et aux élèves de réaliser facilement des cours interdisciplinaires, ce qui enrichit le contenu et améliore la qualité de l'enseignement.
• Agriculture et surveillance de l'environnement: collabore avec divers capteurs environnementaux pour des applications dans l'agriculture, la surveillance de la qualité de l'eau, l'observation météorologique et d'autres domaines.
• Applications IoT: fonctionne comme un module d'acquisition de données pour les appareils IoT, permettant la transmission et le contrôle des données à distance.

Le kit contient : 1 x Gravity : module d'acquisition de données scientifiques (SCI DAQ) - affichage à l'écran, plug-and-play, enregistrement de données - DFRobot.

Plus précisément, le kit comprend :

• 1 x Gravity : Module SCI DAQ
• 2 x Câble double PH2.0-4P, 20 cm
• 1 x Câble PH2.0-3P double, 20 cm
• 1 x Câble de capteur Gravity-4P I2C/UART
