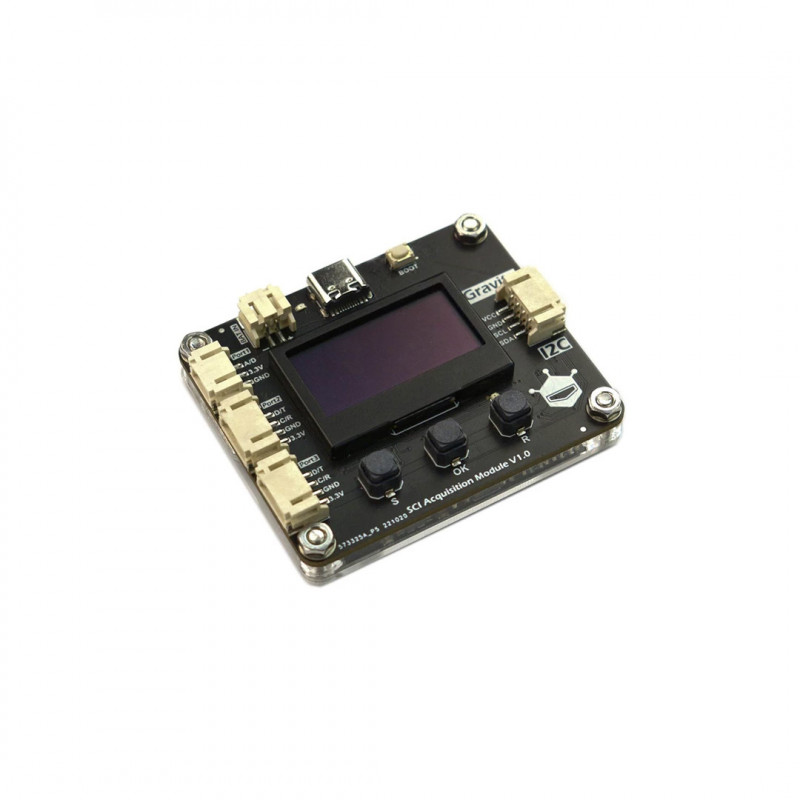

Gravity: Módulo de adquisición de datos científicos (SCI DAQ) - Visualización en pantalla, Plug-and-play, Registro de datos - D

¿Por qué se ha desarrollado este módulo?

DFRobot ha proporcionado a los usuarios cientos de sensores de todo tipo. Sin embargo, muchos de ellos producen señales eléctricas en bruto, como corriente o tensión, y para obtener datos en unidades estándar de magnitudes físicas, los usuarios deben consultar las hojas de datos de los productos y convertir los datos mediante fórmulas o programación. Además, el formato de los datos varía de un sensor a otro, por lo que cada sensor requiere la escritura de un programa de control específico, lo que aumenta la complejidad del uso de sensores. Para simplificar esto, DFRobot ha desarrollado el módulo Gravity: Science Data Acquisition (SCI DAQ), que permite a los usuarios obtener los datos de los sensores de una manera simple y directa.

¿Qué es el módulo Gravity: Science Data Acquisition (SCI DAQ)?

El módulo Gravity: SCI DAQ es un módulo de adquisición de datos potente y altamente integrado que incluye funciones como la visualización en pantalla, el reconocimiento automático de sensores, la calibración de sensores, el registro de datos, el reloj RTC y la conversión de datos, lo que hace que la adquisición de datos sea más sencilla y eficiente. Además, el módulo SCI DAQ ofrece opciones de alimentación versátiles y puede transmitir datos de cantidades físicas recogidos de sensores a través de una interfaz I2C, lo que lo hace compatible con micro:bit, Arduino, Raspberry Pi, UNIHIKER y otros dispositivos.

Visualización en pantalla: El módulo Science Data Acquisition dispone de una pantalla integrada que puede mostrar los datos de los sensores en tiempo real, facilitando la observación por parte del usuario.

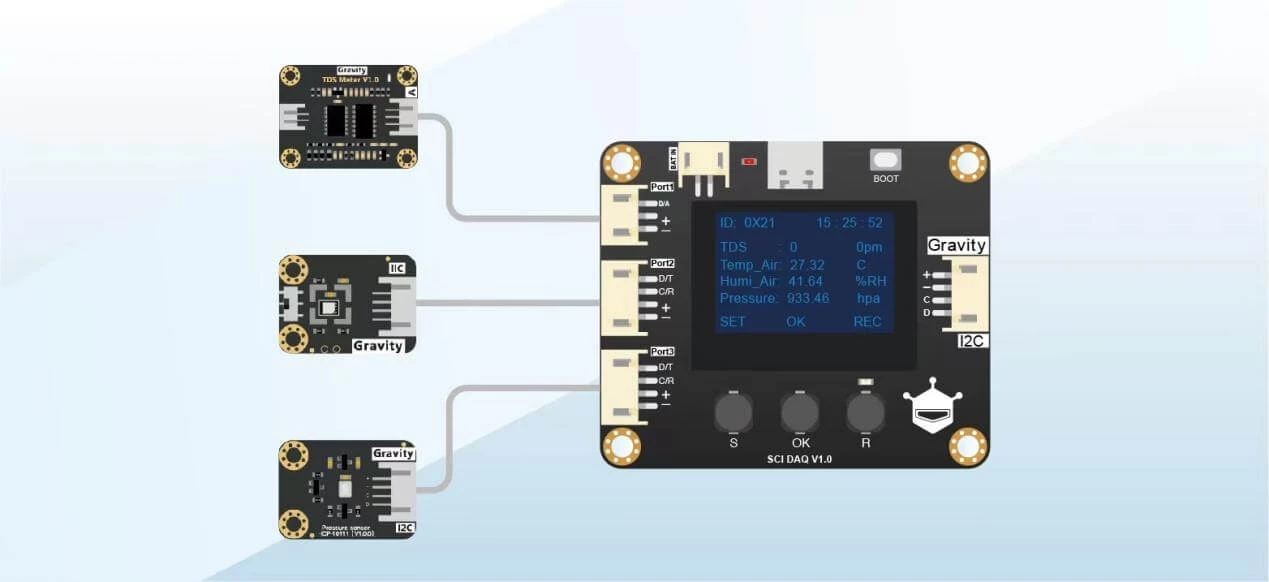

Plug-and-Play: El módulo de Adquisición de Datos Científicos puede reconocer automáticamente el tipo de sensor I2C conectado, eliminando la necesidad de ajustes manuales y simplificando el funcionamiento.

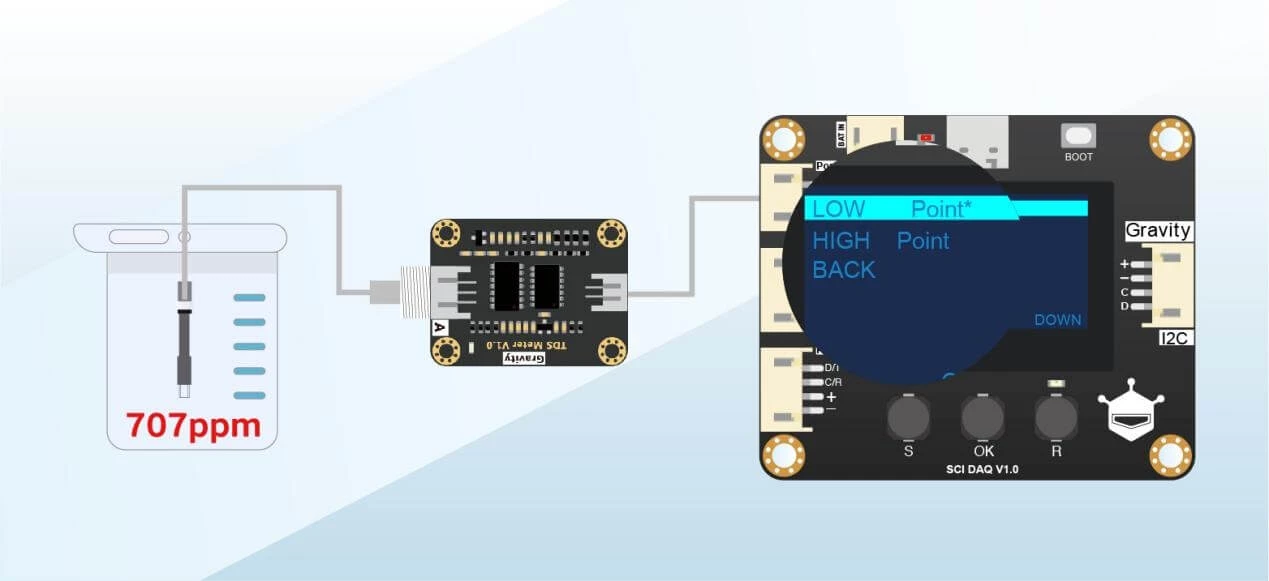

Soporte de calibración de sensores: El módulo Science Data Acquisition puede realizar la calibración de sensores directamente en la placa. Sensores como los de pH y TDS, que requieren calibración antes de su uso, pueden calibrarse rápidamente en el módulo SCI, garantizando la precisión y fiabilidad de los datos.

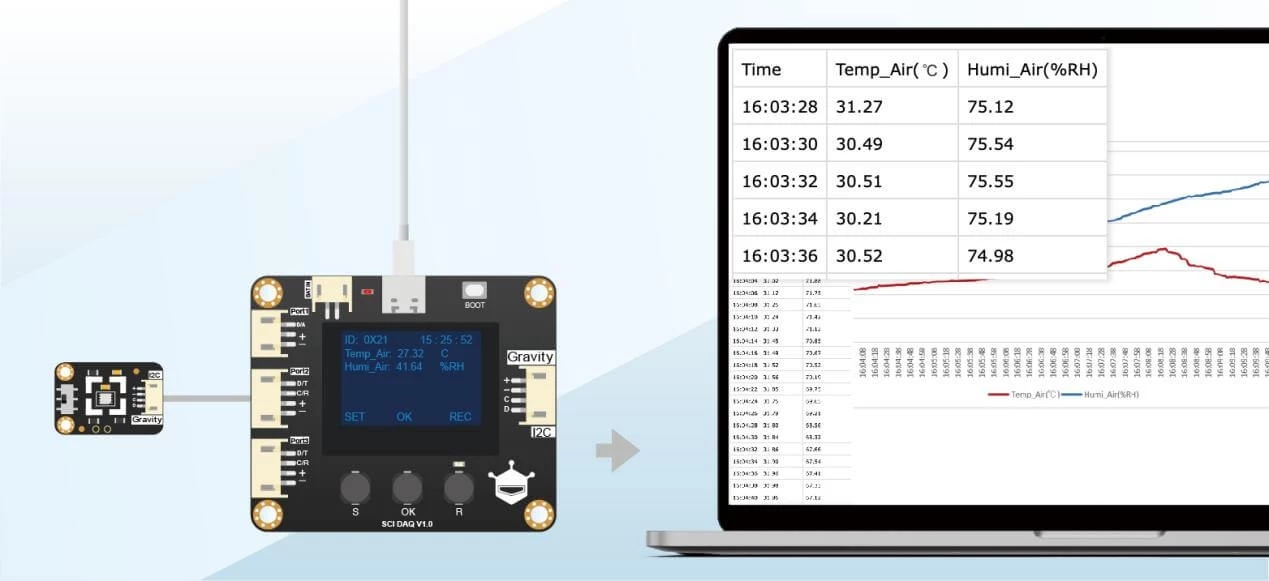

Registro de datos: El módulo Science Data Acquisition tiene 16 MB de memoria integrada, capaz de almacenar más de 400.000 puntos de datos. Los datos guardados se pueden exportar a un ordenador a través de una interfaz Type-C, lo que facilita al usuario su análisis y procesamiento.

RelojRTC: El módulo de adquisición de datos científicos está equipado con un reloj en tiempo real (RTC) de alta precisión que puede registrar la marca de tiempo de cada adquisición de datos. Esto permite a los usuarios controlar fácilmente las tendencias de los datos y realizar rápidamente su análisis y procesamiento.

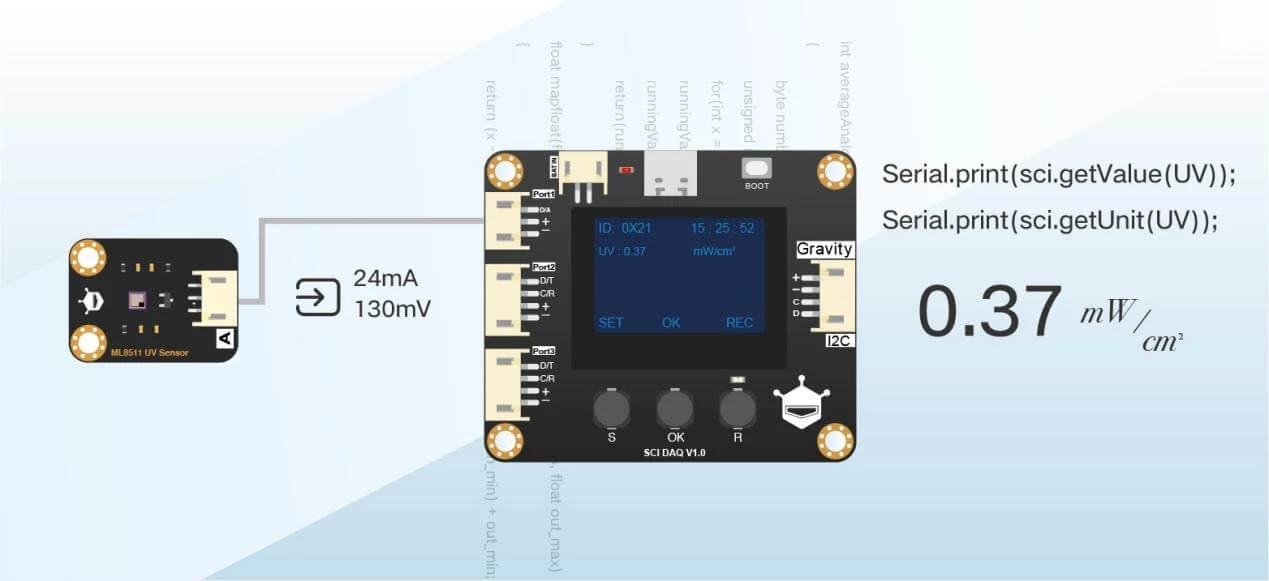

Conversión de datos: El módulo de adquisición de datos científicos puede convertir automáticamente las señales brutas de los sensores en magnitudes físicas y proporcionarlas en un formato uniforme: 'timestamp nombre1:valor1 unidad1, nombre2:valor2 unidad2'. También es posible obtener valores o unidades específicos para un nombre determinado. El módulo SCI DAQ unifica el formato de los datos de los diferentes sensores, eliminando la necesidad de cargar librerías separadas para cada sensor durante la programación. Esto simplifica enormemente el proceso de programación y reduce la dificultad de obtener datos de placas de desarrollo como micro:bit y Arduino.

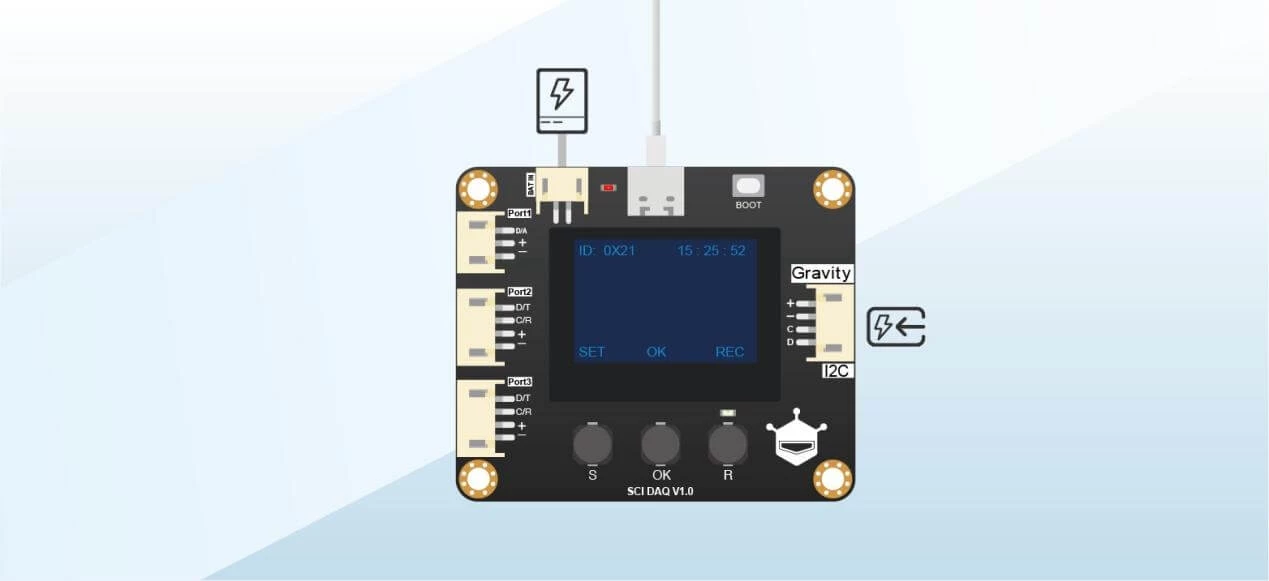

Opciones de alimentación versátiles: El módulo Science Data Acquisition admite varios modos de alimentación, incluida la interfaz Type-C, el puerto de batería PH2.0 y la interfaz I2C. Los usuarios pueden elegir diferentes métodos de alimentación para satisfacer de forma flexible diferentes necesidades en diversos escenarios. Si se requiere una adquisición de datos móvil para actividades al aire libre, los usuarios pueden alimentar el módulo a través de la batería conectada al puerto PH2.0, mientras que alimentarlo a través de la interfaz I2C permite que funcione simplemente conectándolo a placas de desarrollo.
Independientemente del método de alimentación utilizado, el módulo SCI DAQ garantiza un funcionamiento estable, proporcionando a los usuarios una experiencia de adquisición de datos fiable.

Actualmente, el módulo SCI DAQ ya soporta más de 20 sensores populares, como temperatura, humedad, presión atmosférica, concentración de oxígeno y otros. En el futuro, se ampliará el número de sensores compatibles, ofreciendo a los usuarios más escenarios de aplicación.
Ya sea en investigación científica, enseñanza interdisciplinar o aplicaciones IoT, el módulo SCI DAQ será una herramienta de adquisición de datos indispensable.

¿Cómo utilizarlo?

• Solo con el módulo SCI DAQ: Conecte el sensor al módulo SCI DAQ, conecte la batería y la pantalla, y los datos del sensor se mostrarán en tiempo real. También puede almacenar los datos recogidos en la memoria incorporada y exportarlos en formato CSV para su posterior análisis, facilitando la realización rapido de experimentos exploratorios.
• Utilización en combinación con Arduino: Conecte el módulo SCI DAQ a un Arduino. Independientemente del sensor conectado al módulo SCI DAQ, elArduino puede obtener los datos de las magnitudes físicas recogidas por el sensor utilizando el mismo comando de código, lo que reduce la dificultad de programación. Dado que los usuarios pueden personalizar y escribir programas Arduino, pueden gestionar y controlar los datos del sensor de forma más flexible, ofreciendo infinitas posibilidades para diversas aplicaciones.

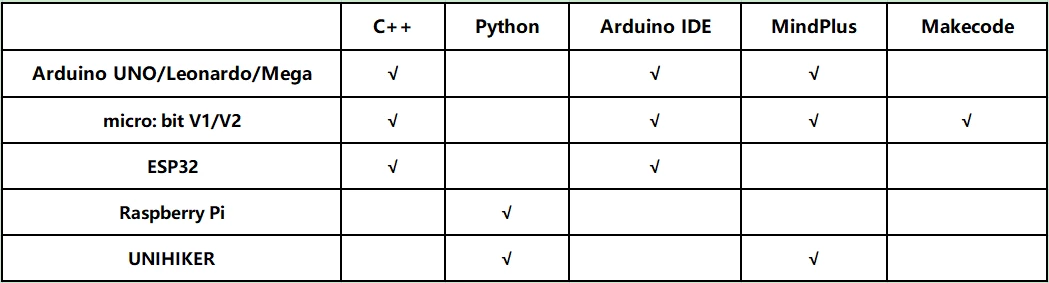

Compatibilidad

Aplicaciones

• Exploración científica: Mejora la eficiencia y la precisión en las actividades de exploración científica.
• Enseñanza interdisciplinar: Permite a profesores y alumnos completar fácilmente lecciones interdisciplinares, enriqueciendo los contenidos y mejorando la calidad de la enseñanza.
• Agricultura y supervisión medioambiental: colabora con varios sensores medioambientales para aplicaciones en agricultura, supervisión de la calidad del agua, observación meteorológica y otras áreas.
• Aplicaciones IoT: Funciona como un módulo de adquisición de datos para dispositivos IoT, lo que permite la transmisión y el control remotos de datos.

El paquete contiene: 1 x Gravity: Módulo de adquisición de datos científicos (SCI DAQ) - Visualización en pantalla, Plug-and-play, Registro de datos - DFRobot.

En concreto, el kit incluye:

• 1 x Gravity: Módulo SCI DAQ
• 2 x Cable PH2.0-4P doble, 20 cm
• 1 x Cable PH2.0-3P doble, 20 cm
• 1 x Gravity-4P I2C/UART sensor cable
