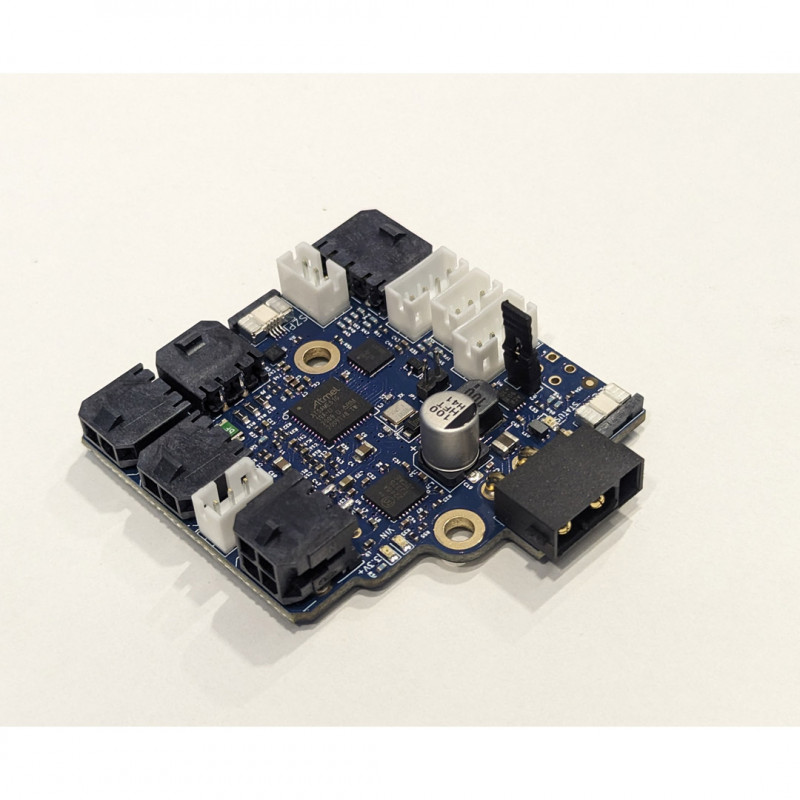

Revo Duet 3 Roto Toolboard - Expansión CAN-FD para extrusor E3D Roto

Contenido del paquete: 1 x Duet 3 Roto Toolboard

Especificaciones técnicas para la versión V1.0

• Procesador: ATSAME51G19A
• Procesador equipado con: ARM Cortex M4F de 32 bits y 120 MHz
• Interconexión de red/comunicaciones: bus CAN-FD a CAN-FD Duet 3
• Driver stepper A bordo: 1 x TMC2240
• driver stepper Revo Características de : Corriente de pico de hasta 1A, interpolación de micropasos desde cualquier ajuste hasta x256, detección de calado (tenga en cuenta que las pruebas térmicas posteriores pueden permitir una corriente de extrusión más alta para extrusoras que no sean Roto, que no deberían superar los 600 mA de corriente)
• Salidas de alta corriente: 1 x 3,4A, sólo tensión VIN (80W a 24V)
• Entradas de termistor/PT1000: 3 entradas, 2 optimizadas para termistores de 100K y sensores PT1000, 1 utilizada para la temperatura de la bobina SZP
• Salidas de corriente media: 1 x 4 pines (tensión VIN - diseñada para piezas de refrigeración con ventiladores de 2, 3 o 4 pines) y 1 x 3 pines (5V compatible con refrigeración por ventilador disipador Roto con ventiladores de 2 o 3 pines). Ambas salidas están controladas por PWM con entrada de tacómetro.
• Entradas/salidas: 3 conectores de E/S integrados para endstop, interruptor, monitor de filamento, sonda Z. 1 conector para interruptor o sensor óptico de proximidad.
• Acelerómetro: Acelerómetro LIS2DW integrado.
• Sensor inductivo: Sensor inductivo LDC1612 integrado para la exploración de la sonda Z
• Supervisión de la fuente de alimentación: indicación de tensión VIN

duet3dduet3dPara consultar las especificaciones técnicas, visite la wiki dedicada a los productos Duet: https://docs. .com/en/Duet3D_hardware/Duet_3_family/Duet_3_Roto_Toolboard - https://docs. .com/ Aquí encontrará detalles técnicos y ejemplos de instalación.duet3d Para compartir opiniones y preguntas, incluidas las técnicas, puede consultar el foro dedicado: https://forum. .com/

El artículo que reciba puede diferir en algunas características del que aparece en la foto, dependiendo del lote de producción. No obstante, la funcionalidad se mantiene.
