Le système E3D ToolChanger and Motion est une plate-forme de recherche avancée qui permet d'utiliser jusqu'à quatre outils multimatériaux/multifonctions (tels que des lasers, des outils de prise et de placement, des extrudeuses, des caméras d'inspection et tout ce que vous pouvez imaginer) au cours d'un seul travail d'impression. Vous pouvez choisir entre un ensemble d'outils 4 x Bowden V6 ou un ensemble d'outils 4 x Direct Hemera. Les extrudeuses et les tubes PTFE sont inclus dans cet ensemble, de même que le système de mouvement, le mécanisme de changement d'outil et la connectivité Duet de votre choix.
Options de contrôle Duet
- WiFi : connectez-vous à distance à votre ToolChanger via un ordinateur, un portable ou une tablette.
- Ethernet : votre machine se trouve dans un garage ou une remise où le signal WiFi est instable ? Garantissez une connexion fiable en connectant votre ordinateur ou votre portable au ToolChanger.
Tête d'impression
- Hemera XS : exploitez toute la puissance d'Hemera avec des têtes d'impression à entraînement direct, offrant un contrôle du filament de première classe avec des trajets de filament courts et une adhérence sans compromis. Parfaites pour les matériaux exigeants tels que le TPE et le TPU.
Système de mouvement
- Le système de mouvement CoreXY, inspiré de Fabtotum, offre une plate-forme rapide, précise et robuste. Sans moteurs volants, sans courroies croisées et avec une masse mobile incroyablement légère.
- Le système de mouvement est conçu pour des vitesses élevées et des accélérations rapides. Les moteurs Moon et les courroies 2GT d'origine Gates offrent des performances rapides, fiables et durables.
- Pour garantir la haute précision du Motion System, les trois axes principaux sont pré-assemblés, ce qui permet un assemblage simple sans tension supplémentaire.
Tête d'outil
La tête d'outil du ToolChanger est le composant mécanique central du système de changement d'outil. Boulonné directement sur le chariot X du système de mouvement, il fournit l'action de prise et de livraison qui permet l'utilisation de plusieurs têtes d'outils à l'aide de la plaque d'outils E3D standardisée.
Électronique
Le kit de câblage Duet2 fournit une solution plug & play bien gérée pour faire fonctionner le Motion System, le ToolChanger ToolHead et jusqu'à quatre outils V6 Bowden HotEnd. Bien qu'il soit conçu pour le WiFi/Ethernet du Duet2, il devrait généralement être applicable à tout microcontrôleur capable de contrôler quatre outils.
Notez que :
L'alimentation 400W du ToolChanger n'est pas adaptée à l'utilisation du plateau E3D Varipower. Si vous envisagez d'utiliser un plateau Varipower, vous devrez vous procurer une alimentation d'une puissance supérieure.
Principales caractéristiques du système de mouvement
- Plaque supérieure en aluminium fraisée CNC.
- Système de mouvement dans le style CoreXY Fabtotum.
- Rails et bogies Hiwin d'origine.
- Courroies, poulies et galets d'origine Gates.
- Partiellement assemblé.
- Volume de construction 200 mm x 300 mm x 300 mm.
Principales caractéristiques du ToolChanger ToolHead :
- Cinématique de contrainte exacte à six points.
- Mécanisme de serrage à ressort à haute tension.
- Interrupteur de fin de course intégré pour l'axe Z.
Caractéristiques principales du lit chauffé à haute température :
- 110V AC ou 240V AC (selon la région)
- Température maximale de fonctionnement : 200°C
- Plaque d'aluminium de 3 mm (alliage : série 6000)
- Thermistance 104-GT2

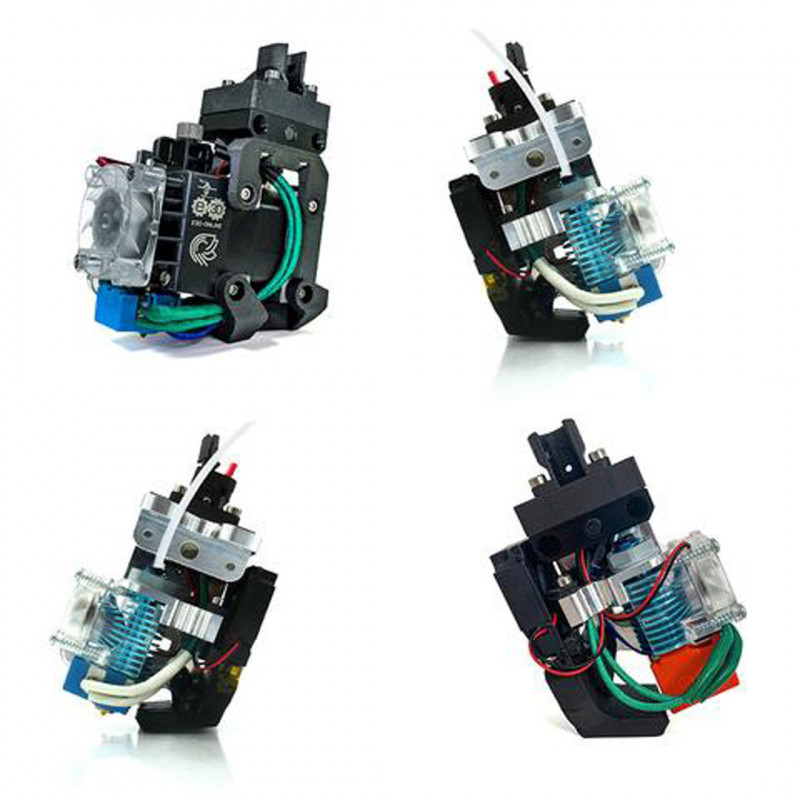

Le kit d'outils Hemera XS comprend :
- 1 x système de mouvement
- 1 x pack de câbles Duet
- 1 x tête d'outil ToolChanger
- 4 x kit de mise à niveau des outils Hemera
- 4 x extrudeuses Hemera XS (24V)
- 80 x unités PTFE
- 1 x verre borosilicaté de 4 mm 300 x 200 mm
- 1 x DueX5
- 1 x SSR
- 1 x plateau chauffant haute température 110V ou 240V
- 1 x carte principale Duet WiFi ou Ethernet
- 1 x alimentation à découpage 24V
- 10 x clips
Le paquet contient : 1 x ToolChanger & Motion System Bundle inc Tools & Hemera Extruders - E3D
Spécifiquement, un ToolChanger & Motion System Bundle inc Tools & Hemera Extruders sera expédié dans la configuration choisie lors de la commande.
