Das E3D ToolChanger und Motion System ist eine fortschrittliche Suchplattform, die es ermöglicht, bis zu vier Multi-Material/Multi-Funktions-Werkzeuge (wie Laser, Pick & Place Werkzeuge, Extruder, Inspektionskameras und alles andere, was Sie sich vorstellen können) während eines einzigen Druckauftrags zu verwenden. Sie können zwischen einem 4 x Bowden V6 Werkzeugpaket oder einem 4 x Direct Hemera Werkzeugpaket wählen. Extruder und PTFE-Rohre sind in diesem Paket ebenso enthalten wie das Bewegungssystem, der Werkzeugwechselmechanismus und die Duet-Konnektivität Ihrer Wahl.
Duet-Steuerungsoptionen
- WiFi: Verbinden Sie sich über einen Computer, Laptop oder Tablet mit Ihrem ToolChanger.
- Ethernet: Steht Ihre Maschine in einer Garage oder einem Schuppen mit instabilem WiFi-Signal? Stellen Sie eine zuverlässige Verbindung sicher, indem Sie Ihren Computer oder Laptop mit dem ToolChanger verbinden.
Druckkopf

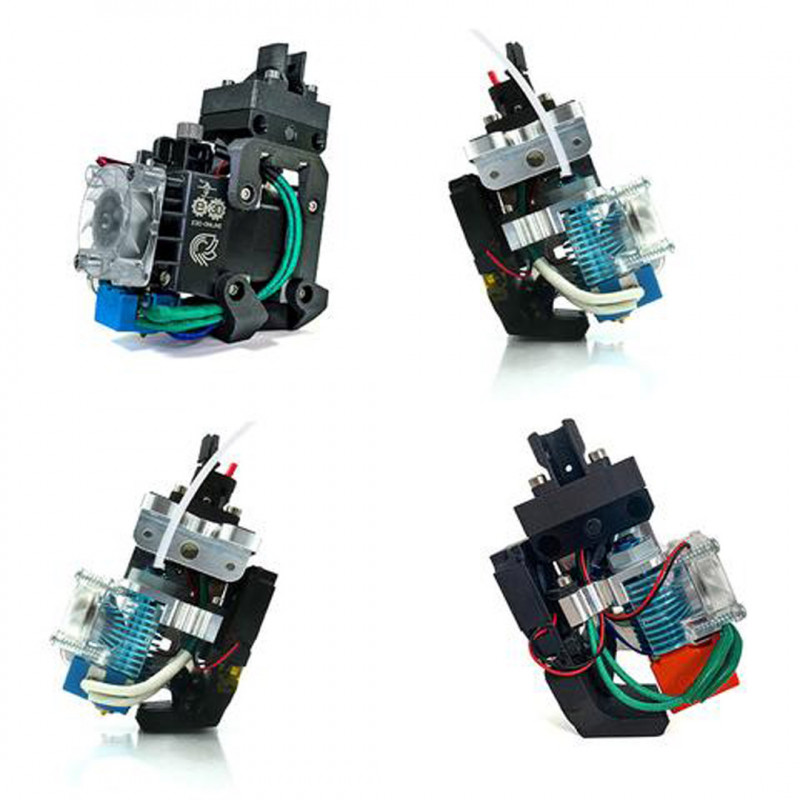

- Hemera XS: Nutzen Sie die volle Leistung von Hemera mit direkt angetriebenen Werkzeugköpfen, die eine erstklassige Filamentkontrolle mit kurzen Filamentwegen und kompromisslosem Halt bieten. Perfekt für anspruchsvolle Materialien wie TPE und TPU
Bewegungssystem
- Ein von Fabtotum inspiriertes CoreXY Motion-System bietet eine schnelle, präzise und robuste Plattform. Es gibt keine fliegenden Motoren, keine gekreuzten Riemenwege und eine unglaublich leichte bewegte Masse.
- Das Motion System ist für hohe Geschwindigkeiten und schnelle Beschleunigung ausgelegt. Original Gates Moon Motoren und 2GT Riemen sorgen für eine schnelle, zuverlässige und langlebige Leistung.
- Um die hohe Genauigkeit des Motion Systems zu gewährleisten, sind die drei Hauptachsen vormontiert, so dass eine einfache Montage ohne zusätzliches Spannen möglich ist.
ToolHead
Der ToolChanger ToolHead ist die zentrale mechanische Komponente des Werkzeugwechselsystems. Er wird direkt auf den X-Schlitten des Motion Systems geschraubt und sorgt für die Aufnahme- und Abgabefunktion, die den Einsatz mehrerer ToolHeads unter Verwendung der standardisierten E3D-Werkzeugplatte ermöglicht.
Elektronik
Der Duet2 Verkabelungssatz bietet eine gut verwaltete Plug & Play Lösung für den Betrieb des Motion Systems, des ToolChanger ToolHead und bis zu vier V6 Werkzeugen Bowden HotEnd. Obwohl er für das WiFi/Ethernet von Duet2 entwickelt wurde, sollte er generell für jeden Mikrocontroller geeignet sein, der vier Instrumente steuern kann.
Beachten Sie das:
Das 400W ToolChanger-Netzteil ist nicht für die Verwendung mit dem E3D Varipower-Plattenteller geeignet. Wenn Sie einen Varipower-Plattenteller verwenden möchten, müssen Sie ein Netzteil mit einer höheren Wattzahl erwerben.
Hauptmerkmale des Bewegungssystems
- CNC-gefräste Aluminium-Top-Platte.
- Uhrwerksystem im Stil von CoreXY Fabtotum.
- Original Hiwin Schienen und Drehgestelle.
- Original Gates-Riemen, -Riemenscheiben und -Umlenkrollen.
- Teilweise montiert.
- Bauvolumen 200 mm x 300 mm x 300 mm.
Hauptmerkmale des ToolChanger Werkzeugkopfes:
- Exakte Sechs-Punkt-Zwangskinematik.
- Hochgespannter federbelasteter Spannmechanismus.
- Integrierter Endschalter für die Z-Achse.
Hauptmerkmale des Hochtemperatur-Heizbettes:
- 110V AC oder 240V AC (je nach Region)
- Maximale Betriebstemperatur: 200°C
- 3 mm Aluminiumplatte (Legierung: Serie 6000)
- 104-GT2 Thermistor
Das Hemera XS Tool Kit Paket beinhaltet:
- 1 x Bewegungssystem
- 1 x Duet Kabelpaket
- 1 x ToolChanger Werkzeugkopf
- 4 x Hemera Werkzeug-Update-Kit
- 4 x Hemera XS Extruder (24V)
- 80 x PTFE-Einheiten
- 1 x 4 mm Borosilikatglas 300 x 200 mm
- 1 x DueX5
- 1 x SSR
- 1 x 110V oder 240V Hochtemperatur-Heizplatte
- 1 x Duet WiFi- oder Ethernet-Hauptplatine
- 1 x 24V Schaltnetzteil
- 10 x Klammern
Paket enthält: 1 x ToolChanger & Motion System Bundle inkl. Werkzeuge & Hemera Extruder - E3D
Das ToolChanger & Motion System Bundle inkl. Tools & Hemera Extruders wird in der bei der Bestellung gewählten Konfiguration ausgeliefert.
