El sistema E3D ToolChanger and Motion es una plataforma de búsqueda avanzada que permite utilizar hasta cuatro herramientas multimaterial/multifunción (como láseres, herramientas pick & place, extrusoras, cámaras de inspección y cualquier otra cosa que pueda imaginar) durante un único trabajo de impresión. Puede elegir entre un paquete de herramientas 4 x Bowden V6 o un paquete de herramientas 4 x Direct Hemera. Los extrusores y los tubos de PTFE se incluyen en este paquete junto con el sistema de movimiento, el mecanismo de cambio de herramientas y la conectividad Duet de su elección.
Opciones de control Duet
- WiFi: conéctese remotamente a su ToolChanger a través de un ordenador, portátil o tableta.
- Ethernet: ¿su máquina está en un garaje o cobertizo con una señal WiFi inestable? Garantice una conexión fiable conectando su ordenador o portátil a ToolChanger.
Cabezal de impresión
- Hemera XS: aproveche toda la potencia de Hemera con cabezales de accionamiento directo, que proporcionan un control del filamento de primera clase con recorridos de filamento cortos y un agarre sin concesiones. Perfecto para materiales exigentes como TPE y TPU
Sistema de movimiento
- Un sistema de movimiento inspirado en Fabtotum CoreXY Motion proporciona una plataforma rápida, precisa y robusta. Sin motores volantes, sin recorridos de cinta cruzados y con una masa móvil increíblemente ligera.
- El sistema Motion está diseñado para altas velocidades y aceleraciones rápidas. Los motores originales Gates Moon y las correas 2GT producen un rendimiento rápido, fiable y duradero.
- Para garantizar la alta precisión del Motion System, los tres ejes principales están premontados, lo que permite un montaje sencillo sin tensado adicional.
Cabezal de herramientas
El ToolHead del ToolChanger es el componente mecánico central del sistema de cambio de herramientas. Atornillado directamente al carro X del sistema de movimiento, proporciona la acción de recogida y entrega que permite el uso de varios ToolHeads utilizando la placa de herramientas E3D estandarizada.
Electrónica
El kit de cableado de Duet2 proporciona una solución plug & play bien gestionada para hacer funcionar el Motion System, el ToolHead ToolChanger y hasta cuatro herramientas V6 Bowden HotEnd. Aunque está diseñado para WiFi/Ethernet de Duet2, en general debería ser aplicable a cualquier microcontrolador capaz de controlar cuatro instrumentos.
Tenga en cuenta que:
La fuente de alimentación ToolChanger de 400W no es adecuada para su uso con el plato E3D Varipower, si planea utilizar un platoVaripower necesitará obtener una fuente de alimentación con una potencia superior.
Características principales del sistema de movimiento
- Placa superior de aluminio fresado mediante CNC.
- Sistema de movimiento en el estilo CoreXY Fabtotum.
- Carriles y bogies Hiwin originales.
- Correas, poleas y ruedas locas originales de Gates.
- Parcialmente montado.
- Volumen de construcción 200 mm x 300 mm x 300 mm.
Características principales del cabezal ToolChanger:
- Cinemática de restricción exacta de seis puntos.
- Mecanismo de sujeción por resorte de alta tensión.
- Final de carrera del eje Z integrado.
Características principales de la bancada calefactada de alta temperatura:
- 110 V CA o 240 V CA (según región)
- Temperatura máxima de funcionamiento: 200°C
- Placa de aluminio de 3 mm (aleación: serie 6000)
- Termistor 104-GT2

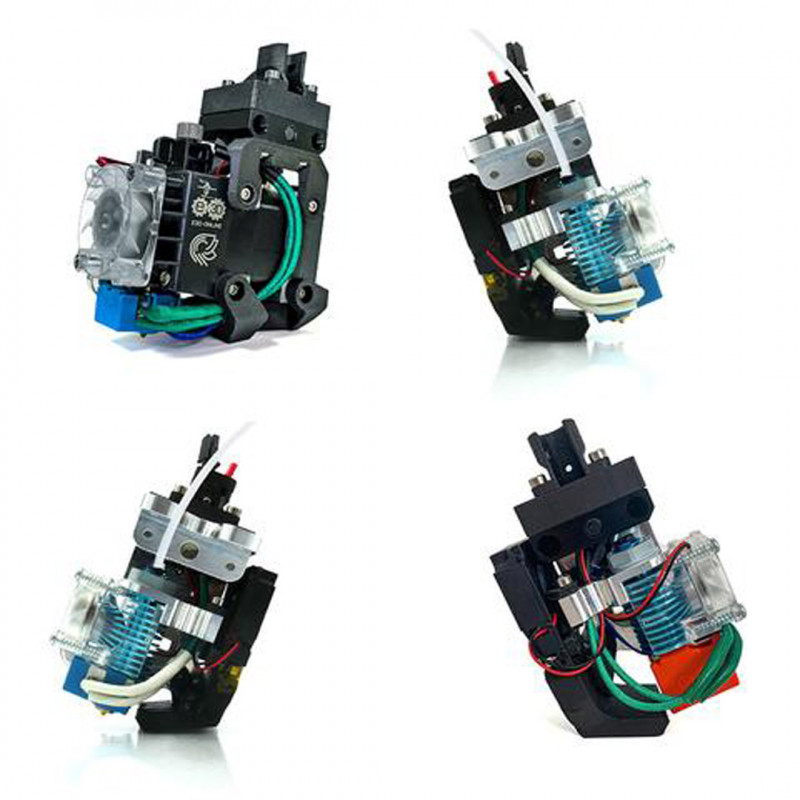

El paquete del kit de herramientas Hemera XS incluye:
- 1 x sistema de movimiento
- 1 x paquete de cables Duet
- 1 x cabezal ToolChanger
- 4 x Kit de actualización de herramientas Hemera
- 4 x Hemera XS extrusoras (24V)
- 80 unidades de PTFE
- 1 x 4 mm vidrio borosilicato 300 x 200 mm
- 1 x DueX5
- 1 x SSR
- 1 x platina calefactada de alta temperatura 110V o 240V
- 1 x placa principal Duet WiFi o Ethernet
- 1 x fuente de alimentación conmutada de 24 V
- 10 x clips
Contenido del paquete: 1 x ToolChanger & Motion System Bundle inc Tools & Hemera Extruders - E3D
Específicamente, se enviará un ToolChanger & Motion System Bundle inc Tools & Hemera Extruders en la configuración elegida al realizar el pedido.
