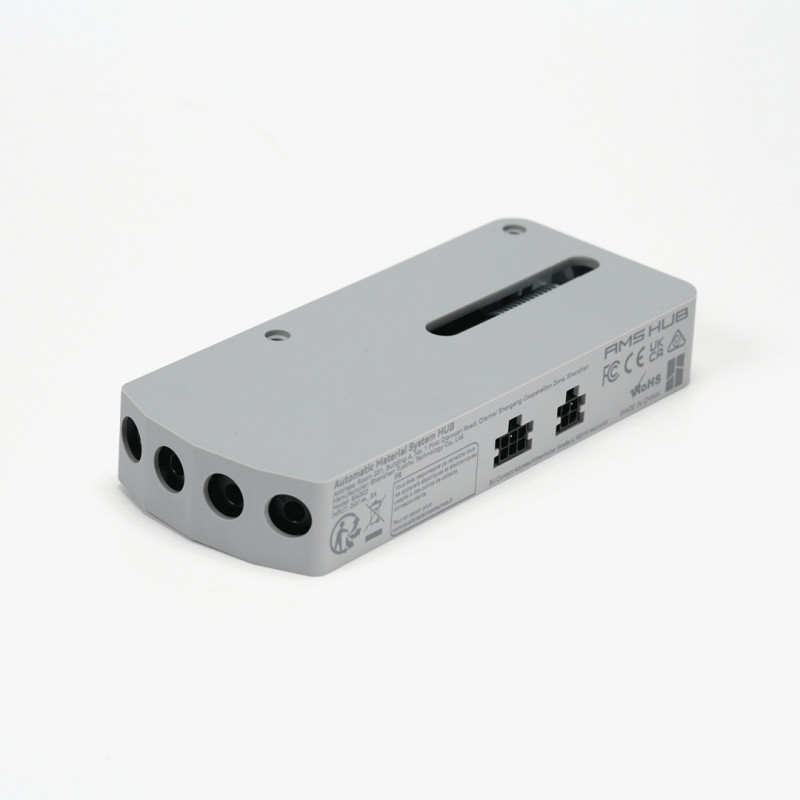

Pôle AMS - Bambu Lab

Le hub AMS est utilisé pour augmenter le nombre d'unités AMS connectées aux imprimantes Bambu X1/P1 de 1 unité AMS (4 canaux) jusqu'à un maximum de 4 unités AMS (16 canaux). Cela améliore la vitesse d'alimentation entre plusieurs unités AMS et permet la redondance d'un signal mis en mémoire tampon.

Un câble de bus (4 broches) est nécessaire pour connecter le concentrateur AMS à l'imprimante. En plus du câble à 4 broches, le hub AMS de Bambu Lab comprend tous les accessoires nécessaires pour connecter 2 unités AMS à l'imprimante.

Pour ajouter des unités AMS supplémentaires, il faut commander un câble de bus supplémentaire (6 broches) et des tubes PTFE. Pour utiliser 4 unités AMS, il faut commander 2 câbles bus supplémentaires (6 broches) et 2 x 2 m de tuyau PTFE.

L'image est fournie à titre indicatif : lors de l'impression, il est conseillé de placer l'AMS sur le côté gauche du concentrateur AMS ; sinon, le filament contenu dans le tube PTFE peut se coincer facilement.

Le tampon intégré de l'imprimante ne peut être connecté qu'à une seule unité AMS. En le remplaçant par le concentrateur AMS, l'imprimante pourra connecter jusqu'à 4 unités AMS.

Installation du concentrateur AMS

• Monter le concentrateur AMS à l'arrière de l'imprimante, en remplacement du tampon de filament (si présent).
• Utilisez le câble Bambu à 4 broches fourni pour le connecter à l'imprimante.
• Connectez le premier AMS via le câble Bambu à 6 broches, puis continuez à connecter les autres AMS en série en utilisant le même type de câble.
• Utilisez le tube PTFE fourni pour raccorder le concentrateur AMS au connecteur du tube d'air situé à l'arrière de l'imprimante. Le tube doit passer entre la fiche à 4 broches et le porte-bobine pour réduire la résistance.
• En fonction de la disposition de l'imprimante et de l'AMS, choisissez la longueur de tuyau PTFE la plus appropriée pour la connexion. Le tube doit être aussi court que possible et ne doit pas être tordu, afin de réduire la résistance à l'alimentation en filament.

Le kit contient : 1 x concentrateur AMS - Bambu Lab

Plus précisément, le kit comprend

1 x Hub AMS
1 x Câble de bus - (2x) 6 broches (1,5 m)
1 x tube PTFE
2 x Vis M3×28
