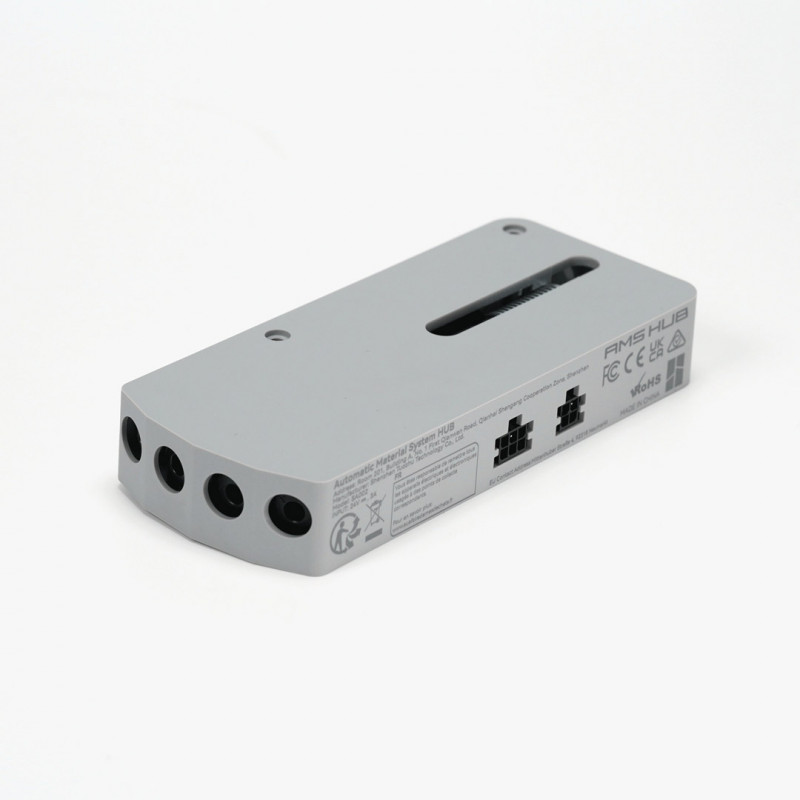

Der AMS Hub wird verwendet, um die Anzahl der AMS Einheiten, die an Drucker der Bambu X1/P1 Serie angeschlossen sind, von 1 AMS Einheit (4 Kanäle) auf maximal 4 AMS Einheiten (16 Kanäle) zu erweitern. Dies verbessert die Übertragungsrate zwischen mehreren AMS-Einheiten und unterstützt die Redundanz eines gepufferten Signals.

Für den Anschluss des AMS Hub an den Drucker ist ein Buskabel (4-polig) erforderlich. Zusätzlich zum 4-poligen Kabel enthält der Bambu Lab AMS Hub alle Zubehörteile, die zum Anschluss von 2 AMS Einheiten an den Drucker benötigt werden.

Um weitere AMS Einheiten hinzuzufügen, muss ein zusätzliches Buskabel (6-polig) und PTFE-Schlauch bestellt werden. Um 4 AMS Geräte zu verwenden, müssen 2 zusätzliche Buskabel (6-polig) und 2 x 2 m PTFE-Schlauch bestellt werden.

Die Abbildung dient nur zur Veranschaulichung: Beim Drucken ist es ratsam, das AMS auf der linken Seite des AMS Hub zu platzieren, da sonst das Filament im PTFE-Schlauch leicht stecken bleiben kann.

Der integrierte Puffer des Druckers kann nur an eine AMS Einheit angeschlossen werden. Wenn Sie ihn durch den AMS Hub ersetzen, kann der Drucker bis zu 4 AMS Einheiten anschließen.

Einbau

• Montieren Sie den AMS Hub an der Rückseite des Druckers und ersetzen Sie dabei den Filamentpuffer (falls vorhanden).
• Verwenden Sie das mitgelieferte 4-polige Bambuskabel, um es mit dem Drucker zu verbinden.
• Schließen Sie das erste AMS über das 6-polige Bambuskabel an, und schließen Sie dann die anderen AMS mit demselben Kabeltyp in Reihe an.
• Verwenden Sie den mitgelieferten PTFE-Schlauch, um den AMS Hub mit dem Luftschlauchanschluss auf der Rückseite des Druckers zu verbinden. Der Schlauch muss zwischen dem 4-poligen Stecker und dem Spulenhalter verlaufen, um den Widerstand zu verringern.
• Wählen Sie je nach Anordnung des Druckers und des AMS die am besten geeignete Länge des PTFE-Schlauchs für die Verbindung. Der Schlauch sollte so kurz wie möglich sein und sich nicht verdrehen, um den Widerstand der Filamentzufuhr zu verringern.

Das Paket enthält: 1 x AMS-Nabe - Bambu Lab

Im Einzelnen enthält das Kit:

1 x AMS Nabe
1 x Buskabel - (2x) 6-polig (1,5 m)
1 x PTFE-Schlauch
2 x Schrauben M3×28
