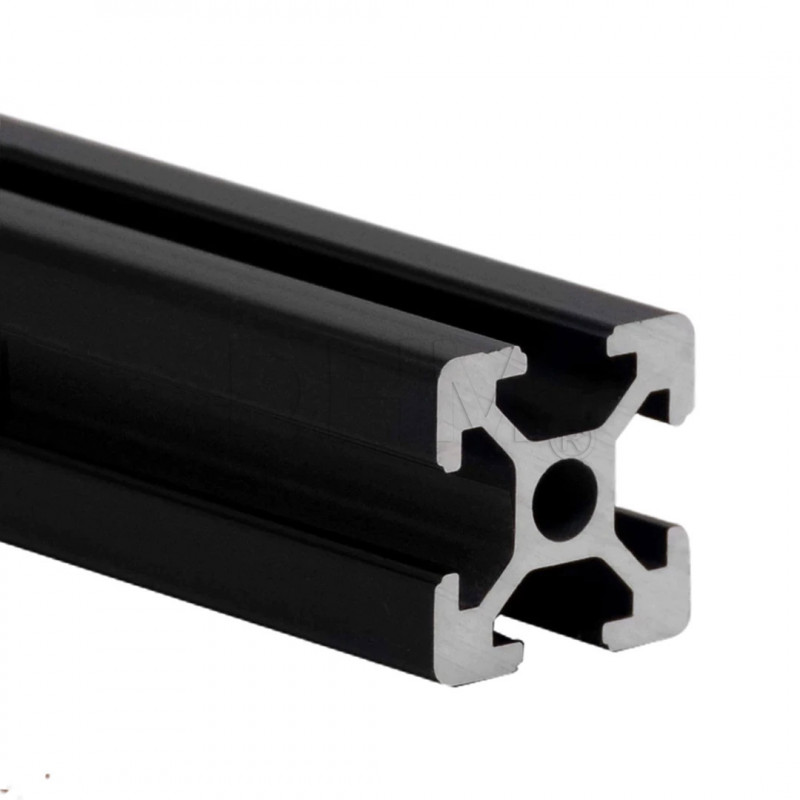

SÉRIE 5 - Fente de 6 mm - COUPE SUR MESURE - Profils structurels en aluminium anodisé NOIR

Nous avons rendu disponible l'option des extrémités filetées ; immédiatement après avoir saisi la mesure de la longueur, vous trouverez une case à cocher pour recevoir des profilés avec des extrémités filetées M5 (toutes les spécifications peuvent être trouvées dans la légende d'information en passant la souris sur la lettre "i").

Pour les connexions d'angle, il n'y a actuellement aucun connecteur à 2 ou 3 voies disponible pour cette série. Si nécessaire, vous pouvez utiliser des caches (https://www.dhm-online.com/series-5-cava-6/1020-tap-2020-mm-par-profil-serie-5-polyamide-noir-pièces-5.html) et relier les profils au moyen d'équerres (https://www.dhm-online.com/series-5-cava-6/986-staff-2028-with-angles-90-per-profile-serie-5-2020.html).

La tolérance de +/- 0,5 mm est prévue pour chaque taille individuelle entrée dans le système puis commandée, car il s'agit d'une possible erreur de positionnement initial de la machine. Il ne s'agit pas d'une erreur de +/- 0,5mm qui peut être accumulée sur chaque pièce coupée de la même taille, car une fois réglées sur une taille spécifique, les pièces sortent toutes identiques avec une erreur pratiquement nulle (nous sommes dans l'ordre de +/-0,1mm pour des pièces de même taille coupées à la suite).

Dans le cas d'un châssis d'imprimante 3D, en particulier celui de Voron, où les mesures des profils structurels sont au nombre de deux (les 8 périmétriques et les 4 colonnes aux angles), l'erreur maximale sera de +/-0,2 mm (entre deux éléments de même longueur théorique). Cette tolérance sur la coupe n'interfère pas avec le système de coulissement et le fonctionnement général de la machine, car elle n'affecte pas l'opérateur lui-même lors du montage et du réglage du cadre.

Malgré un traitement personnalisé, nous garantissons des délais de traitement rapides (généralement de 24 à 48 heures) afin que vous n'interrompiez pas le flux de votre travail ou de votre production.

Les profilés à rainure en T sont principalement conçus à des fins structurelles et de fixation. Les profilés à rainure en V, tout en conservant leurs capacités structurelles, ont leurs bords de rainure chanfreinés à 45° pour servir de rail pour les roues linéaires.

Le choix dépend de la charge et de la longueur des travées. La série 20 est optimale pour les structures compactes d'une longueur maximale de 1 mètre. Pour les machines-outils ou les établis soumis à des contraintes mécaniques, nous recommandons les séries 30 ou 40 pour minimiser la flexion.

Oui, nos profilés respectent les normes internationales d'extrusion. Il suffit de vérifier la taille de la rainure (par exemple, rainure de 6 mm pour la série 20 ou rainure de 8 mm pour la série 30) pour assurer la compatibilité des écrous et des accessoires.

Absolument. Le trou central du profilé est conçu pour être fileté (par exemple M6 pour la série 20 ou M8 pour la série 30), ce qui permet de visser les pieds réglables, les roulettes ou les profilés tête-bêche.

Le système T-Slot est conçu pour offrir une résistance structurelle maximale. La forme de la fente permet l'utilisation d'écrous marteaux qui, une fois serrés, créent une connexion extrêmement solide par friction et pression, rendant la structure résistante aux vibrations et aux charges dynamiques, ce qui est idéal pour les machines-outils et les châssis industriels.

Bien entendu. Bien qu'il s'agisse de profilés structurels en T, il est possible d'intégrer des systèmes de mouvement linéaire en utilisant des glissières à recirculation de billes ou des arbres supportés qui sont vissés directement sur la rainure du profilé, garantissant une plus grande précision de glissement que les systèmes à rouleaux.

Certamente. Molti dei nostri kit e servizi includono la maschiatura in testa dei profili (ad esempio M6 per la serie 20 o M8 per la serie 30), permettendoti di avvitare direttamente i piedini o di unire i profili in modo strutturale.

Il nostro sistema è flessibile. Se necessiti di misure particolari o lavorazioni non elencate nel sito, puoi contattare il nostro supporto tecnico. Siamo in grado di gestire richieste personalizzate per progetti industriali o prototipi speciali.
