Workflow de conception d’une ossature d’automatisation
Étapes opérationnelles
• Étape 1 : Définir le volume de la cellule et les espaces libres requis
• Étape 2 : Identifier les charges (poids machines, forces dynamiques robots/convoyeurs)
• Étape 3 : Choisir la rainure du profilé adaptée aux charges et à l’esthétique
• Étape 4 : Concevoir l’ossature en respectant les règles de contreventement
• Étape 5 : Définir équerres, plaques et accessoires
• Étape 6 : Vérifier rigidité et fréquences propres (si dynamique)
• Étape 7 : Ajouter les finitions (capots, portes, panneaux)
Charges statiques vs dynamiques
Charges statiques
Charges constantes : poids des machines, équipements fixes, câblage suspendu. Dimensionnement direct, coefficient de sécurité typique 2-3 sur la charge de projet. Pour une ossature aluminium, un profilé rainure 8 de 30×30 gère des charges verticales jusqu’à 1000-1500 N par montant sur 1 m de longueur libre.
Charges dynamiques
Charges variables : robots en mouvement, convoyeurs en marche-arrêt, vibrations des moteurs. Elles génèrent des forces inertielles plusieurs fois supérieures au poids apparent. Pour un SCARA à charge utile 10 kg en accélération 1 m/s, les pics sur l’ossature atteignent aisément 200-500 N par point d’ancrage.
Vibrations et fréquence propre
Toute ossature a des fréquences propres qui ne doivent pas coïncider avec les fréquences d’excitation des machines (typiquement 5-50 Hz pour les robots industriels). La résonance amplifie les vibrations et réduit la précision de travail. Première fréquence propre plus haute = ossature plus rigide, obtenue en augmentant la section, en réduisant les longueurs libres ou en ajoutant des contreventements diagonaux.

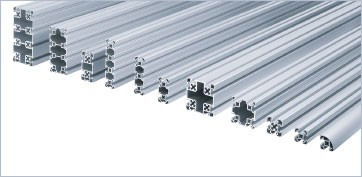

Choix de la rainure selon le type d’automatisation
|
Application |
Rainure recommandée |
Notes |
|
Cellule légère/assemblage |
Rainure 6 (30×30) |
Poids opérateur, sans dynamique |
|
Cellule robot SCARA |
Rainure 8 (40×40) |
Charge verticale + dynamique modérée |
|
Cellule robot articulé |
Rainure 10 (45×45) |
Charges dynamiques importantes |
|
Structure de convoyeur |
Rainure 8 (40×40 à 80×40) |
Charge répartie, structure modulaire |
|
Enceinte de protection |
Rainure 6 (30×30) |
Poids propre + panneaux seulement |
Liaisons : équerres et plaques
Équerres standard
Les équerres d’angle renforcées sont la solution la plus courante pour les liaisons à 90°. La rigidité dépend de la taille et du nombre de vis. Pour un profilé 30×30, une équerre 30×30 avec deux vis M6 garantit une rigidité adéquate dans la majorité des applications d’automatisation.
Plaques internes
Pour des liaisons à haute rigidité (ossatures vibrantes, charges dynamiques), utiliser des plaques internes au lieu d’équerres externes. Liaison cachée dans la rainure, vis passant transversalement. Plus propre esthétiquement et rigidité torsionnelle supérieure.
Plaques personnalisées
Pour les nœuds de liaison spéciaux (intersections multiples, liaisons ossature-embase), on conçoit des plaques aluminium fraisiées CNC sur plan. Matériaux typiques 6082 anodisé ou 5083 rectifié pour applications de haute précision.
Accessoires qui complètent l’ossature
Pieds réglables
Ils supportent l’ossature et permettent l’ajustement en hauteur pour compenser le sol. Pour une cellule d’automatisation, choisir des pieds avec base M12 ou M16 et capacité de charge conservative (coefficient 2-3 sur le poids réel). Les modèles antivibratiles incluent un tampon caoutchouc qui filtre les vibrations verticales.
Bouchons et caches rainure
Les bouchons ferment les extrémités des profilés. Les caches rainure remplissent les rainures vides, évitant accumulation de saleté et améliorant l’esthétique. Disponibles en PVC ou PA, dans des coloris assortis au profilé standard.
Portes et panneaux
Pour les enceintes de protection, des portes coulissantes ou battantes sont réalisées typiquement avec le même système, avec panneaux en polycarbonate ou tôle profilée. Rails et charnières sont standardisés sur la rainure.
Vérification de rigidité
Règle empirique
Pour une ossature d’automatisation, garder la flèche de chaque montant libre sous 1/500 de la longueur libre en charge dynamique maximale. Pour un montant de 1 m, flèche max de 2 mm.
Longueur libre
La longueur libre est la distance entre deux contraintes successives (équerre, contreventement). Réduire la longueur libre est la manière la plus efficace d’augmenter la rigidité sans changer la section. Un contreventement diagonal divise typiquement par deux la flèche.
Vérification pratique
Pour une vérification préliminaire, les tableaux structurels des fabricants suffisent. Pour la vérification dynamique complète, une analyse FEM est nécessaire, en particulier pour cellules robotisées à mouvements multi-axes.
Cas pratique : ossature pour cellule robot SCARA
Un intégrateur de cellules de fin de ligne concevait une ossature pour un SCARA à charge utile 5 kg, accélération 0,5 m/s², fonctionnement 1 cycle/seconde. La conception initiale utilisait des profilés 30×30 rainure 6 pour toute l’ossature, avec équerres externes standard. Lors des essais en pré-production, la tour du robot a montré des vibrations visibles affectant la répétabilité. La solution a consisté à remplacer la tour par des profilés 40×40 rainure 8, à ajouter un contreventement diagonal en bas et à utiliser des plaques internes au lieu des équerres externes. L’effet sur la répétabilité a été immédiat.
Erreurs fréquentes en conception
• Choisir la rainure uniquement sur poids apparent, ignorant la dynamique
• Longueurs libres trop grandes sans contreventement
• Équerres sous-dimensionnées pour les charges
• Ignorer la flèche de poids propre dans les longues ossatures
• Ne pas vérifier les fréquences propres face aux fréquences robot
• Pieds inadaptés en ancrage par rapport au poids total
• Mélanger rainures différentes dans la même ossature
Règles rapides de dimensionnement
Pour une cellule d’automatisation
• Charge statique < 500 N par montant : rainure 6 (30×30)
• Charge dynamique < 1000 N : rainure 8 (40×40)
• Charge dynamique importante (gros robots) : rainure 10 (45×45)
• Longueur libre > 1,5 m : ajouter contreventement diagonal
• Fréquences > 50 Hz : analyse FEM recommandée
FAQ
Quelle rainure pour une cellule robotisée ?
Pour un SCARA, la rainure 8 (40×40) est la base typique. Pour des robots articulés plus lourds, on préfère la rainure 10 (45×45). Le choix dépend de la charge utile, des accélérations et des longueurs libres.
Comment fixer l’ossature au sol ?
Avec des pieds réglables à base M12 ou M16, dimensionnés avec coefficient 2-3 sur le poids total. Pour les cellules dynamiques, préférer des pieds antivibratiles avec tampon caoutchouc. Pour installations définitives, fixation par chevilles à expansion au sol.
Une analyse FEM est-elle nécessaire pour une ossature aluminium ?
Pas toujours. Pour des ossatures statiques à charges modérées, les tableaux suffisent. Pour des cellules dynamiques avec robots, convoyeurs ou équipements sensibles, l’analyse FEM est recommandée pour vérifier fréquences propres et flèches.
Puis-je agrandir une ossature après installation ?
Oui, c’est l’un des avantages des ossatures modulaires aluminium. On ajoute des profilés en élargissant la structure avec les équerres appropriées. Vérifier que la nouvelle configuration n’introduit pas de longueurs libres critiques.
Comment fixer les panneaux à l’ossature ?
Pour les panneaux polycarbonate ou tôle, on utilise des joints profilés dédiés qui se glissent dans la rainure. Le panneau coulisse dans le joint et est maintenu par la géométrie du profilé. Pour panneaux démontables, on ajoute loquets ou charnières.
Conclusion
Concevoir une ossature aluminium pour automatisation ne se limite pas au dimensionnement de la section. Il faut considérer charges statiques et dynamiques, choisir la bonne rainure, prévoir des liaisons adéquates et vérifier la rigidité globale. La flexibilité des systèmes aluminium à rainure en fait un idéal pour l’automatisation, mais la simplicité apparente cache des pièges de conception
