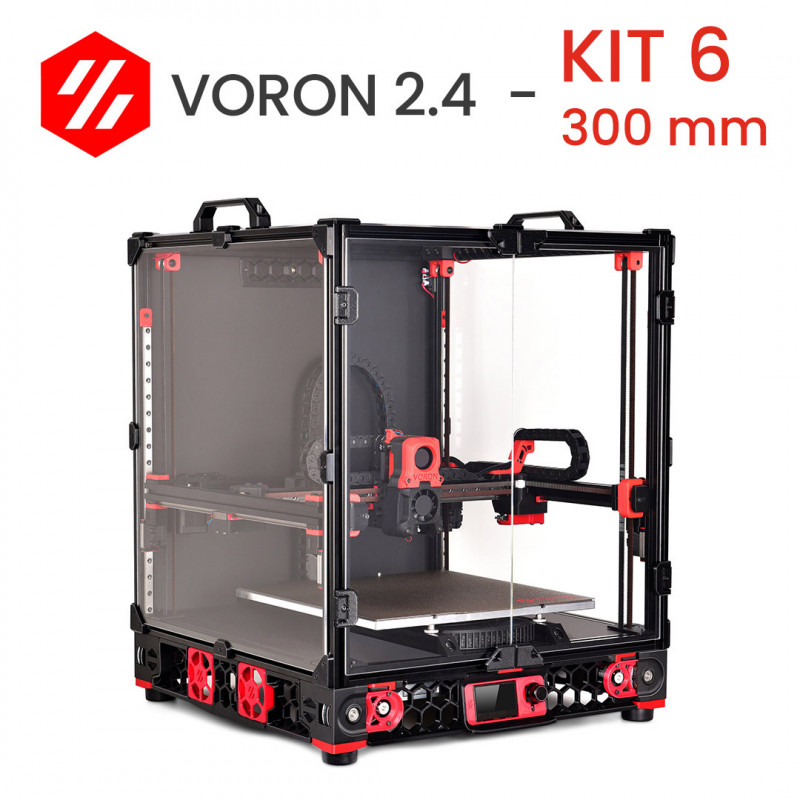

Voron 2.4 STEP 6: Correa Z/XY + eje Z probe
Este sexto step para construir su Voron 2.4 r2 consiste en los componentes para montar el gantry dentro del marco de la impresora. De hecho, este step completa la cinemática de la impresora 3D Voron 2.4.
Así pues, los componentes principales son las correas Gates y el sensor que permitirá la nivelación automática de gantry (sistema coreXY) con respecto al plano de impresión.
Procedemos a instalar los bloques de cojinetes Z a los que se fija la correa de h9mm. Una vez instalados los cuatro bloques en gantry, procedemos a montar estos últimos. Puede ayudarse utilizando las abrazaderas incluidas en el kit para sostener la gantry mientras la fija (alternativamente, puede pedir a una segunda persona que le ayude a sostener la gantry mientras fija las 4 correas Z). A continuación, se instalan las juntas en Z. Una vez terminado el eje Z, pasamos a las correas A/B del sistema coreXY. En este step también se instala el sensor del eje Z en el carro X.
En este punto el carro del eje X estará listo para la siguiente step donde se instalará el conjunto extrusor y hot-end (Afterburner o StealthBurner).
¿Cuáles son las características de este STEP 6?
- Correas Gates: el kit incluye las correas necesarias para mover los ejes. Las correas GT2 de Gates están fabricadas con caucho reforzado con fibra de vidrio, que es resistente a los productos químicos, más resistente al desgaste y no se estira bajo tensión. A continuación, se recubren en la parte exterior en contacto con la polea con un tejido de nailon que cubre el compuesto de la correa y actúa a la vez como superficie resistente al desgaste (protegiendo los dientes) y como agarre adicional.
- Tornillos y otros herrajes: el kit incluye también todos los demás componentes necesarios para la fijación, desde tornillos hasta tuercas. También se incluyen los insertos de latón que se utilizarán para las fijaciones de plástico, así como los ejes y cojinetes necesarios para acoplar las poleas.
- Sensor de autonivelación opcional.
Aquí las opciones para el sensor de nivelación de la cama de impresión (Z probe)
Detector de proximidad inductivo TL-Q5MC2-Z
Hay varias opciones disponibles para el sensor de autonivelación, por ejemplo sensores mecánicos como el BL-touch o Klicky Probe, o sensores de proximidad como el Omron TL-Q5MC2-Z. Estos últimos son muy precisos, pero pueden verse afectados por la temperatura y dar mediciones con un error elevado. Sin embargo, si se utiliza el sistema Duet3D, es posible introducir parámetros de corrección que, en función de la temperatura del lecho de impresión y dehot end, pueden mantener bajo control el error de medición que se acumula con respecto a la curva de tempe
ratura.
Por tanto, el sensor Omron TL-Q5MC2-Z sigue siendo una de las soluciones más fiables y precisas cuando se combina con una tarjeta Duet3.
Voron TAP
Existe una alternativa oficial Voron a los sensores inductivos, de hecho se ha lanzado un mods dedicado para el carro extrusor que permite la calibración electromecánica. ¡Es el Voron TAP! Lo hemos probado y podemos confirmar las ventajas reales de esta actualización, entre ellas:
- no requiere calibración en función de las diferentes temperaturas de funcionamiento
- todo el sistema de calibración no se ve afectado con el tiempo por las altas temperaturas dehotend y el lecho de impresión
- en caso necesario, pueden utilizarse varias superficies de impresión, incluido el cristal (no compatible con sensores inductivos)
- mecanismo eficaz pero muy sencillo (la lectura de la posición se controla mediante un final de carrera)
- se integra perfectamente en los sistemas BUS configurándolo en una entrada como un palpador mecánico
Único inconveniente real: añade algo de peso al cabezal de impresión.
Los ajustes menores para un funcionamiento óptimo pueden ser los siguientes:
- Calentar y limpiar la boquilla antes de usarla;
- Lubricación y comprobación periódica de posibles holguras entre el patín y las piezas de la impresora;
- Como en todos los sistemas de calibración automática con desplazamiento respecto a la tobera, la altura real sobre el plano debe comprobarse cada vez que se realicen cambios/sustituciones en la tobera o en hot-end.
Versión de Voron TAP
El grupo Voron ha desarrollado tres versiones diferentes de Voron TAP:
- Sensor óptico con cable
- Sensor basado en PCB
- Interruptor mecánico D2HW-C203MR
Tanto la versión óptica como la mecánica son capaces de alcanzar una precisión de 0,4 µm (suponiendo que el resto de la impresora esté en buenas condiciones), por lo que no hay diferencia de calidad.
En este STEP6 de Voron 2.4r2 por DHM, nuestro equipo ha optado por proporcionar la versión de interruptor mecánico porque Octotap rev2.1 ha demostrado tener algunos problemas debido a la configuración del PCB y un riesgo potencial de incendio.
Nota de montaje
- STEP 6 consiste en insertar gantry en el bastidor y fijarlo a las correas del eje z. Durante este procedimiento debe comprobar cuidadosamente los pasos del manual. Las correas deben pasar a través de los espacios de plástico en las 4 esquinas de gantry. Como una impresora consta de varios componentes y pasos de montaje, aunque sigas el manual al pie de la letra, pueden acumularse pequeños errores. Así que, si notas algún roce, tienes que ajustar los componentes para que se respete la retroalimentación.
- Para los ejes X e Y, recuerde que las impresoras Voron V2.4 utilizan un recorrido de banda basado en el modelo CoreXY. Es muy importante consultar el manual para respetar las diferentes flexiones de los dos circuitos de correas A y B. Por último, conviene comprobar que la tensión de la correa es uniforme a lo largo de todo el recorrido. Recomendamos una nueva comprobación del tensado después de 2/3 horas de impresión. Tras una primera impresión, la cinta habrá tomado la forma del recorrido y puede ser necesario volver a tensarla. La calidad de la correa original Gates suministrada en nuestros kits no requerirá más ajustes hasta pasados unos miles de horas de impresión.
- El sensor z-probe (en el caso de este kit el TL-Q5MC2-Z de Omron) entrarán en contacto con altas temperaturas durante la impresión. Esto se debe a que se instala a pocos milímetros dehot-end, pero también a que entra en estrecho contacto con la platina calentada durante el autonivelado y las primeras capas de impresión. Su temperatura máxima de trabajo declarada por el fabricante es de +80°C de forma continua (con picos de +120°C), y en algunos casos durante la impresión puede superarse esta temperatura. Por ello, también suministramos en el kit una cinta especial para recubrirlo y garantizar una vida útil más larga. Se trata de una cinta de PTFE de fibra de vidrio que puede soportar temperaturas continuas de +260°C (y picos de +300°C). el sensor debe recubrirse por la cara frontal.
- Si en su lugar se elige Voron TAP, es unos 3 mm más grueso que los carros estándar 2.4R2. Debido a esto, el conjunto del extrusor estará más cerca de las puertas delanteras de la máquina, así que asegúrese de que dispone de espacio suficiente. Puede ser necesario ajustar la posición de la mesa de trabajo.
- Incluimos tacos de latón para fijar los plásticos del kit. Estos insertos roscados tienen un perfil en espiral especial para garantizar la mejor sujeción posible. Fabricados en latón de alta calidad, tienen una excelente conductividad térmica y resistencia a la corrosión.
- Los plásticos no se incluyen por defecto, pero pueden seleccionarse opcionalmente. Si es seleccionado, se suministrarán todas las piezas estructurales y estéticas. Con el objetivo de conseguir la máxima calidad, hemos restringido las opciones posibles a dos materiales: Nylon Carbon y ASA. El primero posee excelentes características físico-mecánicas y el segundo, sustituto válido del ABS, tiene propiedades mecánicas optimizadas, resistencia a los rayos UV y permite una amplia personalización de colores. Hemos dividido las piezas moldeadas en tres grupos: ESTRUCTURAL - PRIMARIA - SECUNDARIA. Con estas combinaciones, puede obtener un ejemplar único eligiendo entre más de 200 combinaciones de colores. La personalización hace que tu Voron 2.4 sea personal y represente tu estilo.
Voron 2.4: introducción
La Voron 2.4 es una impresora 3D de movimiento de diseño CoreXY con platina fija creada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits DHM de Voron 2.4 nacen de la necesidad de satisfacer las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar el material hasta los que han puesto de manifiesto lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits DHM surgen de nuestra experiencia en el sector de la impresión 3D y del conocimiento de fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que difieren únicamente en el tamaño del espacio de construcción
:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de cierta personalización en step del kit, como la elección del extrusor o de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el proceso de montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios de Voron 2.4 lo alaban por su fiabilidad y rapidez. Comprar una impresora en kit permite personalizar varios puntos: desde el aspecto, hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM se encuentra en STEP: un enfoque paso a paso para construir, cada uno a su tiempo, una impresora Voron. Cada step contiene todo lo necesario para terminar esa parte concreta del montaje, lo que permite pausar el proyecto y reanudarlo sin especial dificultad.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. Así, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página
.
Eche un vistazo a nuestro BLOG:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
El kit contiene (lista de materiales STEP 6 V2.4 300 mm):
4 x M5 tuerca hexagonal galvanizada
4 x 5x30 tornillo de cabeza hueca galvanizado
4 x Tornillo de cabeza cilíndrica con alojamiento galvanizado 3x30
4 x correa GT2 Powergrip Gates H 9mm 1100mm (una pieza para cortar)
16 x 3x20 Tornillo de cabeza hueca galvanizado
4 x 5x40 Tornillo de cabeza hueca galvanizado
4 x Corbata de nailon natural 450x7,5 mm
2 x 1800mm GT2 Powergrip Gates H 6mm correa (en una sola pieza a cortar)
2 x M3 tuerca hexagonal galvanizada
2 x Disco de neodimio Ø 6mm H 3mm imán
4 bridas de nylon negro 100x2,5 mm
Elección del sensor inductivo:
1 x TL-Q5MC2-Z Sensor de proximidad inductivo - Omron
2 x 3x12 tornillo de cabeza cilíndrica zincado
4 x Tornillo de cabeza cilíndrica con casquillo galvanizado 3x8
1 x Tornillo de cabeza cilíndrica galvanizado 3x40
3 x tornillo de cabeza cilíndrica galvanizado 3x30
4 x Inserto roscado de latón M3 - 3x4x5 mm
Como alternativa, elija Voron TAP:
1 x Tornillo de cabeza cilíndrica galvanizado 3x12
5 x tornillo de cabeza cilíndrica galvanizado 3x8
12 x Inserto roscado de latón M3 - 3x4x5 mm
2 x Disco de neodimio Ø 6mm H 3mm imán
1 x Guía lineal MGN9 440C 50 mm con carro MGN9H
2 x 3x20 tornillo de cabeza cilíndrica zincado
2 x Tornillo 3x16 cabeza cilíndrica con hexágono interior zincado
2 x Tornillo 3x10 cabeza cilíndrica con hexágono interior galvanizado
1 x Tornillo 3x6 cabeza cilíndrica con hexágono interior, galvanizado
2 x Tornillo 3x6 cabeza plana avellanada con hexágono interior galvanizado
10 x Tornillo 3x6 cabeza cilíndrica avellanada con hexágono interior galvanizado
1 x Final de carrera Omron D2HW-C203MR
Arandela plana galvanizada 6 x 3x7 mm para tornillos M3
