Voron 2.4 STEP 7: Afterburner & Hot end Mosquito Magnum
Este séptimo step para la construcción de su Voron 2.4 r2 consta de los componentes para el montaje del extrusor yhot end. El kit Voron 2.4 DHM tiene el conjunto de extrusores por defecto deAfterburner con los engranajes originales de Bondtech. El cabezal Afterburner consta de 3 partes principales:
- La Clockwork, una extrusora de accionamiento directo con doble engranaje de transmisión,
- El conjunto hot end, que puede personalizarse en función del tipo de hot-end utilizado,
- La unidad de refrigeración, que incluye por defecto una cubierta con 2 ventiladores, uno axial y otro radial.
A continuación, los 3 bloques se enganchan al carro guía lineal a lo largo del eje X.
Se trata de una unidad extrusora muy compacta y sólida del tipo directo drive, que gracias a su diseño puede desplazarse a una alta velocidad de trabajo.
Se pueden instalar varios tipos de hot-end. Proponemos en esta variante elhot end Mosquito Magnum de Slice Engineering. Es ideal para aquellos que quieren pasar al siguiente nivel con impresiones en tecnopolímero hasta 300°C con el termistor incluido, con la máxima resolución de impresión gracias a la tecnología Bimetallic Heat Break™, con una masa mínima que se acopla a gantry para una máxima aceleración X-Y.
¿Cuáles son las características de este STEP 7?
- Afterburner (Directo drive): Preferimos el sistema Direct Drive (en comparación con bowden) ya que permite imprimir una gama más amplia de materiales (incluidos los flexibles). El cabezal de impresión Afterburner, a pesar de ser un sistema directo drive, permite altas velocidades y aceleraciones durante el trabajo. Esto se debe principalmente a la extrema compacidad del bloque.
- Extrusora (sistema de accionamiento) BMG - Bondtech mini geared: Juego de piezas original de Bondtech® con engranajes de accionamiento de acero endurecido con recubrimiento de níquel mecanizado por CNC. Dientes súper afilados para un máximo agarre del filamento. La Bondtech BMG®, con sus engranajes de precisión y su relación de transmisión interna de 3:1, permite un par elevado y una potencia compacta para todas sus aplicaciones. Tanto si necesita impresiones de alta resolución con boquillas pequeñas como impresiones de gran caudal con boquillas grandes, la relación de transmisión optimizada, combinada con los engranajes de accionamiento, garantiza la precisión y proporciona una potencia de empuje inigualable y una retracción rapidísima. Además, la tecnología Dual-Drive de Bondtech garantiza un flujo ininterrumpido de material incluso en las condiciones más difíciles. Esto permite utilizar muchas consistencias de materiales diferentes: desde el nylon "resbaladizo" hasta el TPU blando, pasando por los filamentos de alta resistencia, como las cargas de carbono.
- Hot end (fusor): Mosquito Magnum de Slice Engineering equipado con un termistor de 300°C, un cartucho de 50W Slice Engineering y un Vanadium Nozzle, que permite imprimir la gran mayoría de filamentos de impresión 3D del mercado. También se incluyen accesorios como la llave de torsión de boquillas de 1,5 Nm para fijar y cambiar las boquillas y la pasta de nitruro de boro, una pasta térmica para mejorar la conducción. Es posible una actualización instalando el termistor pt1000 para alcanzar los 500°C.
Nota de montaje
- Como se ha explicado anteriormente, elAfterburner está compuesto por 3 partes básicas (accionamiento, fusor y ventiladores) que son intercambiables, por lo que puedes personalizar tu extrusor para adaptarlo a tus necesidades de impresión. Sin embargo, hay que prestar atención a los diferentes pasos de montaje. Existe un orden preciso para el montaje y desmontaje de todo el bloque, por lo que se debe seguir cuidadosamente el manual adjunto.
- En particular, hay que prestar atención a la orientación de los cables del ventilador, del motor y de hot-end, ya que deben respetar una posición precisa para poder pasar entre los componentes de plástico que los soportan y luego quedar bloqueados a un lado.
- Incluimos en el kit tacos de latón para insertar en las piezas de plástico, tenga cuidado de montarlos perpendicularmente a las piezas moldeadas y compruebe su agarre efectivo después de la instalación. ElAfterburner es un componente esencial para la impresión y al mismo tiempo complejo, las distintas piezas que lo componen (algunas de ellas muy pequeñas) deben encajar y encajar perfectamente, por lo que el cuidado y la precisión durante el montaje son imprescindibles.
- Los plásticos no se incluyen por defecto, pero pueden seleccionarse como opción. Recomendamos encarecidamente que para esta parte de la impresora, donde las temperaturas y el estrés mecánico son elevados, se opte por el Nylon-Carbono, que le dará garantías en términos de desgaste y durabilidad.
- En cuanto a los cables deAfterburner, que se quedarán "volando" cuando monte este step, podrá volver a pedirlos en el próximo step. De hecho, podrá recibir e instalar la placa de herramientas 1LC de Duet3D, que al estar colocada directamente en laAfterburner permite una gestión de cables más limpia y sencilla: proporciona una conexión de bus a la placa base a través de un único cable.
- Además, será posible en una etapa posterior y de acuerdo con los propios requisitos integrar varios mods de ventiladores, que permiten una refrigeración más masiva que la configuración estándar. Esto es particularmente útil cuando se requiere una impresión de alto flujo. Estos mods serán aún más fáciles de instalar con precisión debido al diseño de bloques intercambiables de 3 partes.
Voron 2.4: una introducción
La Voron 2.4 es un diseño de impresora 3D de movimiento CoreXY con una platina fija diseñada por Voron Design. Esta impresora es conocida por su fiabilidad y alto rendimiento.
Fiel a los fundamentos del proyecto RepRap, la Voron 2.4 es completamente de código abierto, personalizable y autoconstruible.
Los kits de DHM de Voron 2.4 surgen de la necesidad de responder a las distintas peticiones de nuestros clientes: desde los que tienen dificultades para encontrar material hasta los que han señalado lagunas y puntos críticos en los kits ya disponibles en el mercado. Los kits de DHM son el resultado de nuestra experiencia en el sector de la impresión 3D y de nuestro conocimiento de los fabricantes de calidad. Además, gracias a nuestro taller interno, hemos creado componentes personalizados introduciendo mejoras en el diseño para ofrecer una fiabilidad y un rendimiento óptimos.
Los kits de DHM de Voron 2.4 están disponibles actualmente en 3 variantes principales que se diferencian únicamente en el tamaño del espacio de construcción:
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Existe la posibilidad de una cierta personalización en step del kit, como la elección del extrusor o la elección de la placa de control.
¿Quieres construir tu propia impresora 3D Voron 2.4?
Nuestros kits paso a paso para Voron 2.4 incluyen 9 step + una décima opcional. En cada step encontrará los componentes para el montaje acompañados de un manual con instrucciones y consejos de construcción.
Hemos decidido dividir la construcción del Voron 2.4 en varios pasos para facilitar el montaje y también para permitir una compra escalonada en el tiempo. Nos centramos en la calidad y fiabilidad de los componentes, en lugar de ofrecer un kit barato o incompleto.
¿Por qué comprar un kit Voron 2.4?
Los propietarios del Voron 2.4 lo elogian por su fiabilidad y rapidez. La compra de una impresora en kit permite personalizar varios puntos: desde la apariencia hasta la elección del tamaño, el tipo de electrónica, el extrusor y muchos otros.
El enfoque del kit Voron 2.4 DHM está en STEP: un enfoque paso a paso para construir, cada uno en su momento, una impresora Voron. Cada step tiene todo lo que necesita para terminar esa parte específica del montaje y esto le permite pausar el proyecto y reanudarlo sin ninguna dificultad particular.
Hemos desglosado y personalizado algunos de los pasos de la guía oficial Voron en manuales específicos para cada step PDF descargable. De este modo, encontrará ayuda paso a paso para el montaje. El manual de este step está disponible en la sección "Archivos adjuntos" de esta página.
Eche un vistazo a nuestro BLOG:
https://www.dhm-online.com/es/blog/printers-3d-voron-design-c13
El kit contiene (BOM STEP 7 V2.4):
1 x Mosquito Magnum Hotend - Slice Engineering
1 x Termistor: Alta temperatura 300°C - Slice Engineering
1 cartucho de calefacción de 50W - Slice Engineering

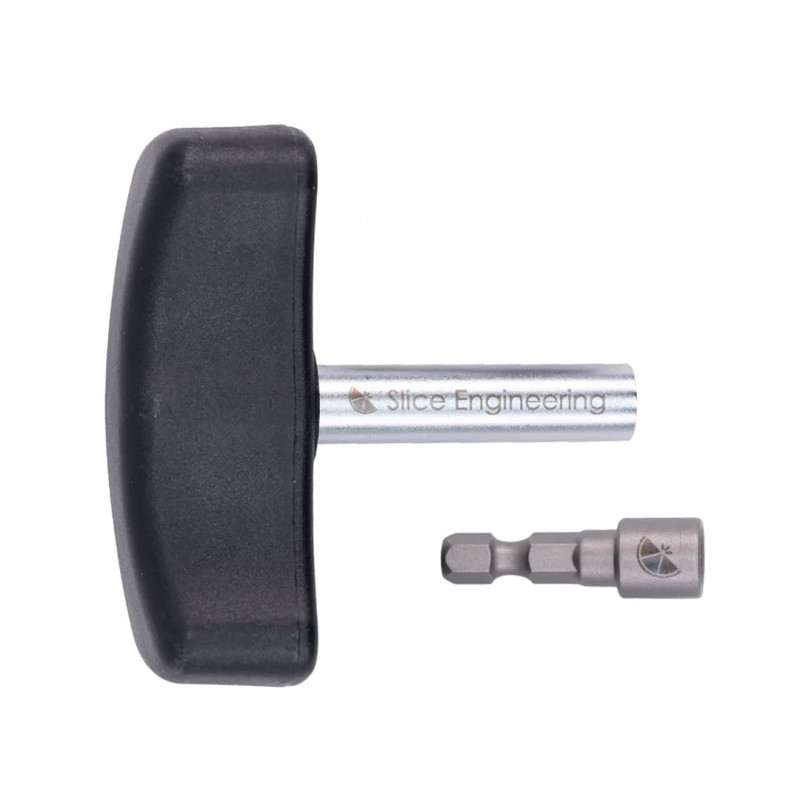

1 x Llave dinamométrica para boquillas: 1,5 Nm - Slice Engineering

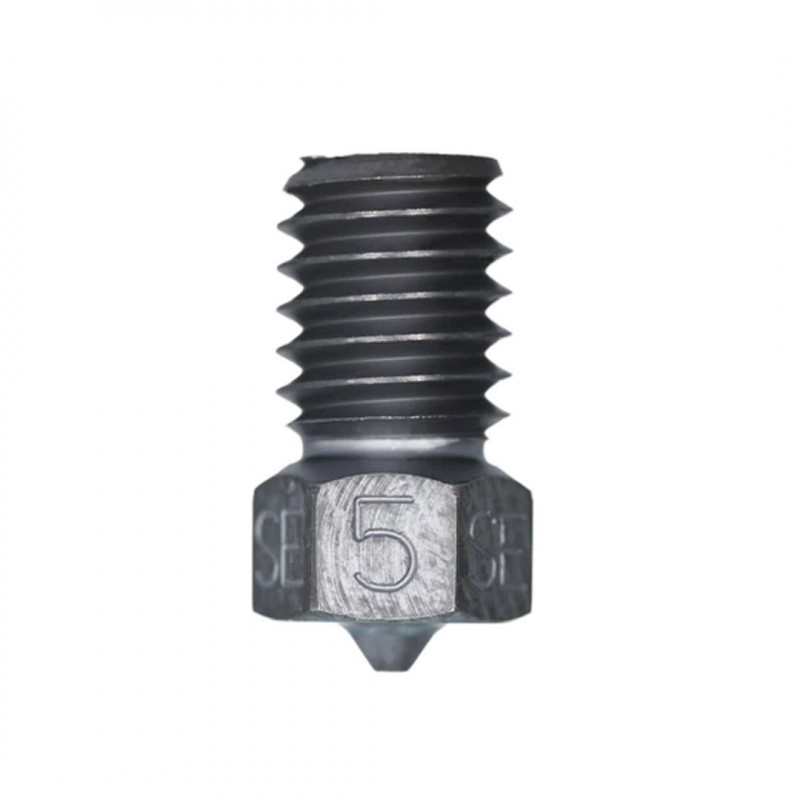

1 x Boquilla de vanadio - Slice Engineering

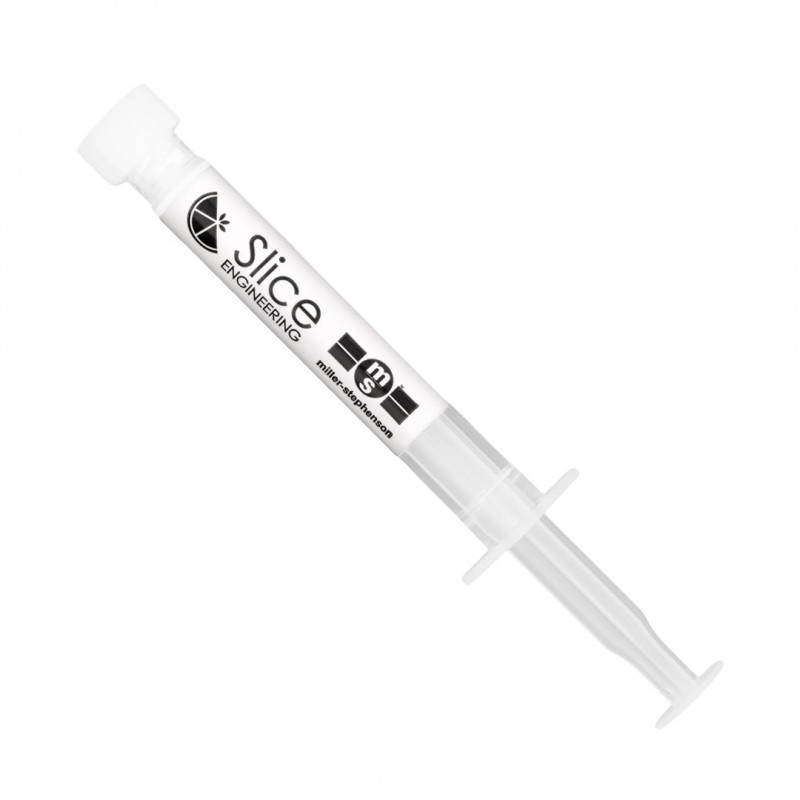

1 x Pasta de nitruro de boro - Slice Engineering
1 x Motor Gear - Bondtech
1 x Juego de internos BMG para HextrudORT - Bondtech
4 x Tornillo de cabeza hueca galvanizado 3x16
2 x tornillo de cabeza hueca galvanizado 3x40
1 x Tubo de teflón PTFE 1,75 mm para impresora 3D bowden - OD 4 mm - ID 2 mm - Reprap 10cm
4 x Tornillo de cabeza hueca galvanizado 3x20
4 x Tornillo de cabeza hueca galvanizado 3x8
6 tornillos de cabeza hueca galvanizados 3x30
2 x tornillo de cabeza hueca galvanizado 3x12
16 x Inserto roscado de latón M3 - 3x4x5 mm
1 x Ventilador de doble rodamiento 40x40x10mm 24V
1 x Ventilador turbo de doble rodamiento con conducto 40*40*20 mm 24V
1 x 17HS08-1004S-H 1.0A 1.8° Motor paso a paso
2 x Bridas de nylon negras 100x2,5 mm
1 x Plástico para la posición de la polea - PETG - incluido
Kit de plástico OPCIONAL AFTERBURNER
Compruebe los productos relacionados para STEP ¡siguiente y anterior!
