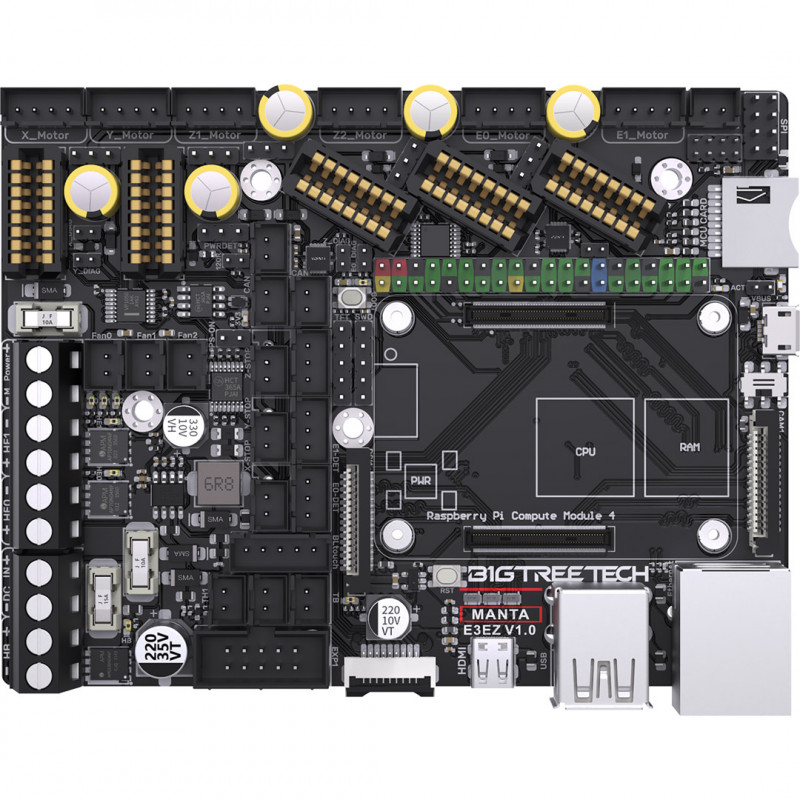

siguiente nivel, ya sea ejecutando Klipper o incluso Marlin con todas las últimas funciones. Se trata de la primera placa base que incorpora la tecnología 'Manta' (conectores B2B para módulos CB1 o CM4) y la tecnología 'EZ' (posibilidad de utilizar la última driver EZ). Basta con conectar la placa central CB1 y el driver EZ en la placa base para actualizar la impresora Ender 3 y hacerla funcionar con Klipper. Debido a la ausencia de un raspberry pi externo, la serie Manta ahorra un cableado engorroso y permite una implementación extremadamente compacta.
Compatibilidad con pantallas: las placas base de la serie MANTA son compatibles con pantallas SPI y HDMI.
Archivo: Manta E3EZ es directamente compatible con Ender-3. Debido a que hemos metido tanto en esta placa, no hemos podido mantener las dimensiones 100% compatibles con otras máquinas Ender y por lo tanto se requieren adaptadores más pequeños e imprimibles. Para comprobar si su máquina necesita un adaptador, consulte este enlace:
Características principales
Contenido del paquete: 1 x BIGTREETECH E3EZ V1.0 para Ender 3
Precauciones
La corriente máxima de la cama calefactora es de 10A; si prefiere una cama calefactora de alta potencia, utilice un voltaje de 24V para alimentar el sistema y utilice una cama calefactora de 24V.
Con la excepción de HDMI, USB y RJ45, las operaciones de desenchufado y enchufado deben realizarse en condiciones de apagado, incluida la función de escritura de eMMC.
Preste atención a la disipación de calor de CB1/CM4. Si la aplicación en ejecución consume demasiados recursos del sistema, el CB1/CM4 se sobrecalentará seriamente.
La ranura para tarjetas MicroSD no tiene resorte; tenga cuidado al insertar la tarjeta MicroSD para evitar dañarla.
Dimensiones: 90,8x120 mm, para más detalles véase BIGTREETECH Manta E3EZ V1.0-SIZE.pdf
ARM Cortex-M0+ STM32G0B1RE 64MHz MCU
Alimentación de la placa base: tensión de alimentación DC12V-DC24V
Alimentación del motor: tensión DC12V-DC56V
Tensión lógica 3,3V CC
Conexión del calefactor Lecho calefactor (HB), cartucho calefactor (HE0, HE1)
Puerto HB Corriente máx. 10A continua, 11A instantánea
Cartucho calefactor Corriente máx. 5A continua, 6A instantánea
Puerto del ventilador Corriente máx. 1A continua, 1,5A instantánea
Corriente total máxima (Cartucho+Driver+Todos los ventiladores): <10A
Puerto de expansión: BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, CAN FD, SPI
Soporte driver motor EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609...
Modo driver SPI, UART
Toma motor X, Y, Z (doble eje Z), E0, E1, 5 canales en total
Termistor 3 x 100K NTC
SPI Pantalla táctil, pantalla LCD
Conexión micro-USB al PC
Puertos funcionales USB 2.0x2, LAN, DSI, CSI, SPI, 40 pin GPIO, HDMI0, tarjeta SOC, tarjeta MCU
Formato de archivo compatible Código G
Cinemáticas soportadas Cartesiana, Delta, Kossel, Ultimaker, CoreXY
Slicer recomendado: Cura, Simplify3D, Pronterface, Repetier-host, Makerware
Corriente máxima 5A continua, 6A instantánea
Puerto de ventilador 3 x CNC, 2 x siempre encendido
Puede encontrar más información aquí: https://github.com/bigtreetech/Manta-E3EZ
Para más información, póngase en contacto con nosotros.
El artículo que reciba puede diferir en algunas características del que aparece en la foto, dependiendo del lote de producción. A pesar de ello, se mantiene la funcionalidad.
