Bausatz Voron 2.4 350 mm - Schritt für Schritt - STEP 8 Elektronik Duet3D & Verkabelung made in Italy

Voron 2.4 STEP 8: Original-Elektronik Duet3D - Mean-Well-Stromversorgung - Verkabelung made in Italy

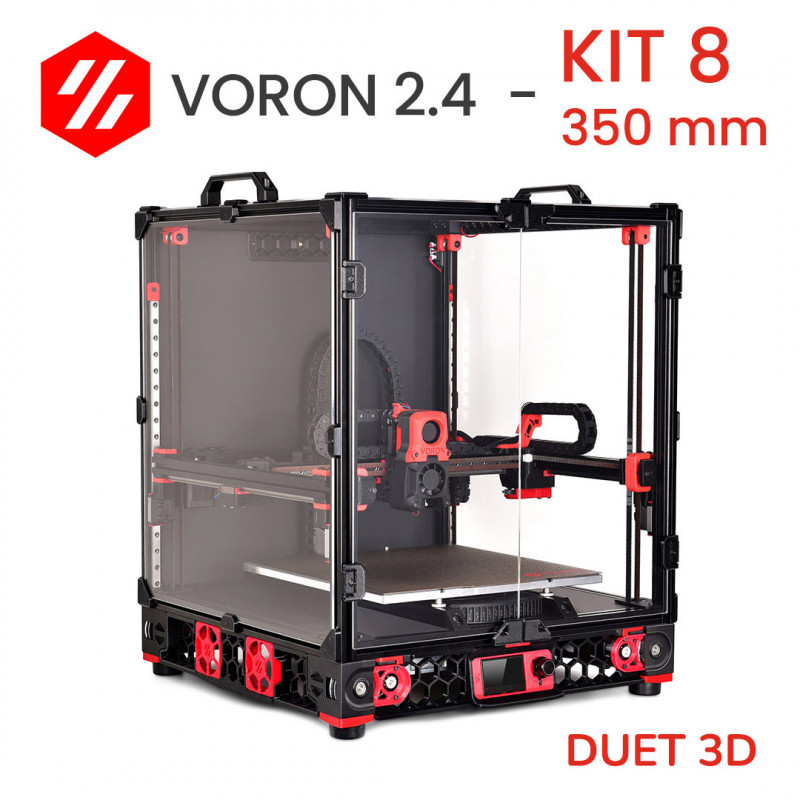

Der Bausatz Voron 2.4 DHM basiert auf einer 32-Bit-Elektronik, die vom Duet3D-Team entwickelt und hergestellt wurde. Der Bausatz enthält auch alle Kleinteile, einschließlich der Stecker und Schrauben zur Befestigung der verschiedenen Komponenten.

Was sind die Merkmale dieses STEP 8?

• Gute Stromversorgung: Die Auswahl eines hochwertigen Netzteils ist einer der wichtigsten Punkte für einen zuverlässigen Drucker. Erhältlich in verschiedenen Wattstärken, um Ihren Bedürfnissen gerecht zu werden.
• Duet Mini5+: 32bit Duet3D Steuerplatine mit Hochgeschwindigkeitsbus. Es ist ein Brett, das Wert und Leistung in Einklang bringt. Damit können Sie Motoren, Ventilatoren, Heizungen, Bildschirme und vieles mehr verwalten. Erhältlich in den Versionen Ethernet und Wifi.
• Duet Mini2+: Erweiterung, die an den Mini5+ gekoppelt werden kann, um bis zu 7 Motoren anzuschließen, die von driver Trinamic 2209 gesteuert werden (bis zu 1,4 A RMS und 2 A Spitze).
• Duet 1LC: ermöglicht die vollständige Steuerung der Extruderbaugruppe (Afterburner oder Stealthburner) über BUS: die gesamte Verkabelung ist auf 4 Drähte reduziert. Es verwaltet Schrittmotor, Heizung, Temperatursensoren, Lüfter, Z-Probe und Filamentsensor. Ein wichtiges Merkmal ist der eingebaute Beschleunigungssensor, der eine Schwingungsanalyse und -beseitigung entlang der Achsen ermöglicht.
• Kabel Made in Italy: flexible, mehrpolige FROR-Kabel für die Strom-, Signal- und Steuerübertragung. Die Größe wird entsprechend der spezifischen Anwendung geliefert. Sie sind PVC-isoliert und PVC-ummantelt. Die wichtigsten Merkmale von FROR-Kabeln sind: keine Flammenausbreitung, keine Brandausbreitung, geringere Emission von Rauch, giftigen und korrosiven Gasen. Aufgrund ihrer Flexibilität können sie auch in Energieführungsketten verlegt werden.
• Abgeschirmtes BUS-Kabel RS 485 1x2x22/7AWG: für den Anschluss des 1LC an die Steuerkarte. Dies ist ein 2-adriges abgeschirmtes BUS-Kabel.
• Kabelketten: Die mitgelieferten Ketten haben einen Biegeradius von 18 mm. Dadurch können sie auf kleinem Raum installiert werden. Die besonderen Merkmale dieser Ketten sind: Schnappverschluss an der Außenseite, Anschluss mit 3 Löchern, modular konfigurierbare Länge - sie können durch Entfernen oder Hinzufügen von Gliedern verkürzt oder verlängert werden, Leitungsschutz durch glatte Oberfläche, robust, einfach zu montieren, geringe Höhen- und Teilungsmaße, geräuscharmer Lauf durch kleine Teilung.

• Duet Rotierender Magnet: Der rotierende Magnet-Filament-Endesensor von Duet3D kann ebenfalls in das Kit aufgenommen werden. Dies ist ein Filamentsensor, der eine kontinuierliche Durchflussüberwachung mit einer Abtastung alle 40 ms ermöglicht. Auf diese Weise kann beispielsweise eine Verstopfung deshot end oder des Extrusionssystems unter Stress (zu flache erste Schicht, Überextrusion, Überschreitung des Volumenstroms hot end) in Echtzeit abgefangen werden. Sie hält den Druckvorgang an, damit der Bediener eingreifen und ihn speichern kann.
• PanelDue 7i (Duet3D): Der Bildschirm ist ein Hilfsmittel an Bord der Maschine für verschiedene Zwecke, z. B. zum Laden/Entladen des Filaments, zum Vorheizen, zum Starten des Drucks. Der Drucker mit der Steuerkarte Duet3D kann aber auch ohne Bildschirm gesteuert werden. In der Tat kann das Web-Interface Duet3D verwendet werden. Dies ist eine Schnittstelle, die direkt von einem Browser aus verwaltet werden kann, so dass die Maschine über WLAN oder Ethernet im gleichen Netzwerk gesteuert werden kann. Mit den entsprechenden Anpassungen kann es auch aus der Ferne verwaltet werden.

Hinweis zur Montage

• Bei der Verkabelung der Maschine muss die Maschine mehrmals umgedreht werden, um die Kabel vom Elektronikfach unten zur Druckkabine oben zu führen. Vorsicht: Das Festklemmen der XY-Achsen mit Kabelbindern kann helfen, Schäden zu vermeiden.
• Zunächst muss der verfügbare Platz auf den bereits unter dem Drucker installierten DIN-Schienen organisiert werden. Aufgrund der Größe des Sockels ist der Platz für das 250-mm-Modell genau bemessen, während er für das 350-mm-Modell reichlich vorhanden ist. Wir empfehlen daher, die verschiedenen Komponenten zu positionieren, sie mit den entsprechenden Halterungen zu befestigen und dann mit der Verkabelung fortzufahren.
• Besondere Aufmerksamkeit muss dem Crimpen der Klemmen gewidmet werden. Insbesondere die JSTs der Duet3 1LC-Platine sind besonders klein, und es ist notwendig, sich mit einer geeigneten Zange auszustatten, falls Sie diese nicht bereits besitzen. Sie finden sie möglicherweise auf unserer Website im entsprechenden Abschnitt.

Hinweis zur Verdrahtung

Die Reihenfolge für die korrekte Verkabelung des Druckers Voron 2.4 ist wie folgt:

• Bereiten Sie die Kabel so vor, dass sie nur auf einer Seite gecrimpt sind.
• Schließen Sie alle Komponenten desAfterburner (oder Stealthburner) an die 1LC-Platine an.
• Beginnen Sie mit der Verlegung des BUS-Kabels und des Stromkabels für die Extrudereinheit in der Kette der X-Achse.
• Wenn die Y-Achse erreicht ist, verlegen Sie auch das Endschalterkabel in der Kette der Y-Achse und gehen Sie zur Rückseite der Maschine in der Nähe des B-Motors.
• Führen Sie die Kabel an der Kette entlang der Z-Achse nach unten. Wenn der Platz für das Kabel von Motor A nicht ausreicht, kann es draußen bleiben und mit Kabelbindern gesichert werden. Durch die Verwendung von Leitungen mit doppelter Ummantelung, die eine bessere Leistung auf lange Sicht gewährleisten sollen, wird der Platz in der Kette in einigen Fällen eingeschränkt, wenn die Leitungen nicht richtig angeordnet sind. Wir haben den Querschnitt der Ketten im Entwurf Voron nicht verändert, da dies die Druckfläche verringern würde. Die Verwendung von doppelt ummantelten Leitungen, wie sie im Lieferumfang enthalten sind, ist auch außerhalb der Ketten kein Problem.
• Führen Sie sie durch das Loch an der Unterseite der Deckplatte. Drehen Sie das Gehäuse auf den Kopf und führen Sie die Kabel zu den Steckern auf der Steuerplatine.
• An dieser Stelle muss die Platine verdrahtet werden. Wir empfehlen, den Schaltplan der Duet Mini5+ Platine oder einer anderen zu montierenden Platine zu prüfen, um Fehler zu vermeiden. Anschließend können Sie die Kabel auf die richtige Größe bringen: Sie können die überschüssigen Kabel in den Kabelkanälen belassen oder sie auf die richtige Größe abschneiden und sie dann quetschen.
• Verbinden Sie die Steuerkabel mit der Platine, die Gleichstromkabel mit der Stromversorgung, die Wechselstromkabel mit dem beheizten Fußboden (denken Sie an die Erdung) und so weiter. Folgen Sie den Anweisungen im beiliegenden Handbuch, in dem Sie auch Beispielbilder finden.
• Überprüfen Sie vor dem Einschalten des Druckers nochmals sorgfältig die gesamte Verkabelung unten und oben. Dies verhindert mögliche Schäden!
• Bevor Sie den Drucker Voron 2.4 in Betrieb nehmen, müssen Sie die Firmware laden, um drucken zu können. Wenn Sie mit Duet nicht vertraut sind, können Sie die offizielle Dokumentation für die erste Inbetriebnahme des Boards konsultieren. Alle Details finden Sie hier: https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mini_5+_Hardware_Overview
• Die manuelle Kompilierung von Firmware kann kompliziert sein. Aus diesem Grund empfehlen wir die Verwendung des RepRapFirmware Configuration Tools, um die anfängliche Maschinenkonfiguration einzurichten. Dieses Tool erstellt eine Reihe von Dateien, die auf der SD-Karte gespeichert werden, einschließlich config.g und Systemmakros für Referenzfahrt, Sondierung, Anhalten, Fortsetzen und Rückgängigmachen. Details hier:

https://docs.duet3d.com/de/How_to_guides/Configuring_firmware

https://configtool.reprapfirmware.org/Start

• Sie können die Firmware dann nach Bedarf anpassen. Alternativ können Sie auch eine voreingestellte Firmware wählen, die problemlos geladen werden kann.

Weitere Informationen finden Sie in unserem BLOG, in dem Sie spezielle Anleitungen finden:

https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13

Sicherheitshinweis

Alle Kabel und elektronischen Komponenten sind von erstklassiger Qualität. Wird die Verdrahtung jedoch nicht ordnungsgemäß durchgeführt, wobei auf die Verpressung, die Verlegung der Kabel in den Kabelkanälen und den richtigen Anschluss zu achten ist, können Probleme auftreten. Je nach Kenntnisstand kann es daher sinnvoll sein, vor der Verdrahtung das Crimpen und Löten zu üben. Falsche Crimps sind eine Hauptursache für Probleme beim Betrieb der Maschine und sind manchmal schwer zu erkennen!

Bei der Verkabelung der elektronischen Komponenten des Druckers Voron 2.4 arbeiten Sie mit Netzspannungskabeln (220V AC). Vergewissern Sie sich vor dem Berühren von Drähten oder Klemmen immer, dass der Drucker vom Netz getrennt ist und dass die Kondensatoren der Stromversorgung entladen sind.

Die Duet Mini5+-Platine verfügt bereits über Sicherungen an den Gleichstromausgängen und eine Wechselstromsicherung im vorgeschalteten Stromeingang. Eventuell kann eine Gleichstromsicherung in die Stromversorgungsleitung der 1LC-Platine eingefügt werden, um den Druckkopf im Falle einer Störung vom Rest des Geräts zu isolieren.

Es ist besser, auf Nummer sicher zu gehen, als einen Schaden zu verursachen.

Schließen Sie niemals ein Gerät an oder trennen Sie es ab, während der Drucker eingeschaltet ist. Abgesehen davon, dass es ein Sicherheitsrisiko darstellt, können elektronische Bauteile sehr leicht beschädigt werden. Insbesondere driver Schrittmotoren können leicht beschädigt werden, wenn sie unter Spannung angeschlossen oder abgeklemmt werden.

Voron 2.4: eine Einführung

Der Voron 2.4 ist ein beweglicher 3D-Drucker CoreXY mit einer festen Druckplatte, der von Voron Design entwickelt wurde. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.

Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.

Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen kundenspezifische Komponenten entwickelt, die optimale Zuverlässigkeit und Leistung bieten.

Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:

• Bausatz Voron 2.4 250 mm → 250x250x250 mm
• Bausatz Voron 2.4 300 mm → 300x300 mm
• Bausatz Voron 2.4 350 mm → 350x350x350 mm

Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.

Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?

Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.

Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Zusammenbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.

Warum ein Voron 2.4 Kit kaufen?

Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vieles mehr.

Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt unterbrechen und ohne besondere Schwierigkeiten wieder aufnehmen können.

Wir haben einige der Schritte in der offiziellen Anleitung Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.

Werfen Sie einen Blick auf unseren BLOG: https://www.dhm-online.com/de/blog/stamps-3d-voron-design-c13

Der Bausatz enthält (BOM STEP 8 V2.4):

1 x Netzgerät LRS 200 24 AC/DC-WANDLER 24V 211W MEAN WELL
1 x Fotek SSR 40 DA Halbleiterrelais
1 x Duet 3 Mini 5+ Ethernet
1 x Duet 3 Erweiterung Mini 2+
1 x Duet 3 Werkzeugtafel 1LC
1 x X/Y-Mikroschalter Endstop PCB
1 x Z-Achse Endstop PCB mit 40cm Kabel
1 x GT2 Riemenscheibe Ø 5mm 20 Zähne H6
1 x Gehärteter und geschliffener Schaft Ø 5 mm x 30 mm

3 x Geschirmtes BUS-Kabel für elektronische Geräte RS 485 1x222/7AWG
4 x FROR BLUE EXTERNES KABEL 2x0,5 pro Meter
2 x FROR BLUE EXTERNES KABEL 4x0,5 pro Meter
1 x FS17 KABEL 1X2,5 G/V pro Meter
1 x FS17 450/750V BLAUES KABEL 1x2,5 mm pro Meter
1 x FS17 Kabel 450/750V BROWN 1x2,5 mm pro Meter
1 x FS18 KABEL 2X2.5 300/500V CPR C BROWN als Meterware

10 x FEMALE FASTON-VERBINDERUNG
20 x BLUE FORK COVER 4mm Schraube
15 x VORISOLIERTE ANSCHLUSSRÖHRE 2,5 mmq P 8 mm BLAU
20 x Schwarzes Nylonband 100x2,5 mm

1 x Schrumpfschlauch
1 x DHMpro Kabelhalter Kettenkit 1 Stück 15x10 + 2 Stück 10x10 mit Außenöffnung
1 x Halterung für G3A SSR-Relais auf DIN-Schiene
2 x Kabelkanal mit Schlitzen zur Kabelführung mit Abdeckung
2 x Doppellager-Lüfter 60x60x20mm 24V
3 x Wago 5-Stellungs-Kompakthebel-Abzweigdose
1 x Wippschalter 16A 250V /125V SCHWARZ
1 x AC-Netzeingangsmodul: Steckdose + Filter YB11 B2 + Sicherung

13 x M3 verzinkte Sechskantmutter
2 x M4 verzinkte selbstsichernde Mutter
2 x 5x12 verzinkte Innensechskantschraube
2 x Schraube 4x14 zylindrischer Kopf mit Kreuzschlitz verzinkt
35 x Schraube 3x8 Zylinderkopf mit Innensechskant verzinkt
4 x Schraube 3x12 Zylinderkopf Innensechskant verzinkt
8 x Schraube 3x16 Innensechskant verzinkt
4 x Schraube 3x20 verzinkte Zylinderkopfschraube
2 x 3x30 Verzinkte Zylinderkopfschraube
8 x Bördel-Senkkopfschraube mit Innensechskant, verzinkt 3x6
4 x Verzinkte Senkkopfschraube mit Innensechskant 3x10
5 x Verzinkte Senkkopfschraube mit Innensechskant 4x6
7 x 5x10 Verzinkte Flachkopfschraube mit Innensechskantansatz
4 x 3x16 Zylinderkopf-Rundkopfschraube mit Innensechskant Edelstahl
4 x Selbstschneidende schwarze 2x10 Kreuzschlitz-Zylinderkopfschraube (für die Duettbefestigung von Trägerkunststoffen)
28 x Messing-Gewindeeinsatz M3 - 3x4x5 mm
8 x Mutter mit Feder zur Nachmontage - Stahl Serie 5 - Gewinde M3
9 x Mutter mit Feder zur Nachmontage - Stahl der Serie 5 - Gewinde M5

1 x Inbusschlüssel 2 mm ISO 2936 DIN 911 verzinkter Stahl Inbusschlüssel
1 x Inbusschlüssel 2,5 mm ISO 2936 DIN 911 verzinkter Stahl Inbusschlüssel
1 x Inbusschlüssel 3 mm ISO 2936 DIN 911 verzinkter Stahl Inbusschlüssel

OPTIONAL

1 x Vorverkabeltes Ethernet-Kabel (komplett mit Kabel und RJ45-Buchse an der Platine und Buchse für LAN-Anschluss)

1 x Duet3D Filament Monitor Rotierender Magnet-Filamentsensor

1 x Duet3D PanelDue Integriert 7

1 x Plastik-Bausatz step 8

Sehen Sie sich die verwandten Produkte für die nächste und vorherige STEP an!
