Voron 2.4 STEP 5: Rahmen und lineare Führungen von gantry (Kern XY)
Dieses fünfte step für den Aufbau Ihres Voron 2.4 besteht aus den Komponenten für die Montage des gantry, das ein 4-Punkt-Nivelliersystem auf Z ist und die X- und Y-Achsen über ein Kern-XY-System bedient.
Die Hauptbestandteile sind also Strukturprofile, Linearführungen und Riemenscheiben.
In diesem Schritt werden auch die Blöcke A-drive / B-drive und A-idler / B-idler benötigt (die im vorherigen step vormontiert wurden). Dabei handelt es sich um 4 Blöcke, die an den Ecken von gantry montiert werden und die Bewegung der X- und Y-Achse des Druckers ermöglichen Voron 2.4.
Was sind die Merkmale dieses STEP 5?
- Riemenscheiben: Diese step des Voron 2.4 Kits enthält die Riemenscheiben für die Bewegungsübertragung. Es handelt sich um GT2-Riemenscheiben, die in schwarz eloxiertem Aluminium geliefert werden.
- Strangpressprofile aus Aluminium: Profile aus eloxiertem Aluminium, die auf Maß geschnitten und gemäß der offiziellen Liste bearbeitet werden Voron
- Schrauben und Muttern: Bei den auf step enthaltenen Muttern handelt es sich um gefederte Aluminium-Profilmuttern der Serie 5, die somit bei Bedarf während des Baus in die Nut eingesetzt werden können, ohne dass sie bei der Vormontage montiert werden müssen.
- Edelstahl-Linearführungen MGN9 und MGN12 von DHM pro: Die gehärteten Edelstahl-Linearführungen rosten nicht und sind extrem langlebig. (Die Schienen werden einzeln verpackt und einsatzbereit geschmiert geliefert. Wenn die Montage jedoch längere Zeit in Anspruch nimmt, empfehlen wir, die Reinigung und Schmierung vor der Inbetriebnahme zu wiederholen).
- Führungswagen für Linearführungen: Sie werden bereits auf den Führungen montiert - sie sind mittel vorgespannt, um eine hohe strukturelle Steifigkeit zu gewährleisten. Beim Zusammenbau der verschiedenen Teile muss gantry auf den Kopf gestellt werden. Wir empfehlen daher, die Laufwagen auf der Schiene festzuklemmen - z. B. durch vorübergehendes Fixieren mit Papierklebeband, damit sie sich nicht lösen können.
Hinweis zur Montage
- Auf dieser Seite step ist es wichtig, darauf zu achten und zu prüfen, dass die verschiedenen Teile von gantry zueinander ausgerichtet sind und dass die Linearführungen in den Profilen zentriert sind. Es ist ratsam, die aufgedruckte Referenzmarke zu verwenden, um die Führungen an den Profilen auszurichten. Auch die sequenzielle Montage muss gemäß der Anleitung erfolgen. Insbesondere bei der Installation der X-Achse in gantry.
- Diese step ist entscheidend für die Genauigkeit der Geometrien der Drucke, die Sie mit diesem 3D-Drucker herstellen werden. Wir bitten Sie daher, auf die Details zu achten und nach Abschluss der Montage zu überprüfen, ob alle Komponenten (Riemenscheiben, Lager und Führungen) ausgerichtet sind und die in der Anleitung angegebene Position einhalten.
- Dem Bausatz liegen Messing-Madenschrauben zur Befestigung der Kunststoffe bei. Diese Gewindeeinsätze haben ein spezielles Spiralprofil, um die bestmögliche Abdichtung zu gewährleisten. Sie sind aus hochwertigem Messing gefertigt und haben eine ausgezeichnete Wärmeleitfähigkeit und Korrosionsbeständigkeit.
- Kunststoffe sind nicht standardmäßig enthalten, können aber als Option ausgewählt werden. Bei Auswahl werden alle strukturellen und ästhetischen Teile bereitgestellt. Um ein Maximum an Qualität zu erreichen, haben wir die Auswahl auf zwei Materialien beschränkt: Nylon Carbon und ASA. Ersteres weist hervorragende physikalisch-mechanische Eigenschaften auf, während letzteres, ein vollwertiger Ersatz für ABS, optimierte mechanische Eigenschaften und UV-Beständigkeit aufweist und eine breite Palette von Farben ermöglicht. Wir haben die Formteile in drei Gruppen unterteilt: STRUKTURELL - PRIMÄR - SEKUNDÄR. Mit diesen Kombinationen können Sie aus mehr als 200 Farbkombinationen ein einzigartiges Exemplar erhalten. Die Personalisierung macht Ihr Voron 2.4 persönlich und repräsentativ für Ihren Stil!
Voron 2.4: eine Einführung
Der Voron 2.4 ist ein beweglicher 3D-Drucker von CoreXY mit fester Druckplatte, entworfen von Voron Design. Dieser Drucker ist für seine Zuverlässigkeit und hohe Leistung bekannt.
Der Voron 2.4 bleibt den Grundlagen des RepRap-Projekts treu und ist vollständig quelloffen, individuell anpassbar und selbst baubar.
Die DHM Bausätze von Voron 2.4 sind aus der Notwendigkeit entstanden, die verschiedenen Wünsche unserer Kunden zu erfüllen: von denen, die Schwierigkeiten haben, Material zu finden, bis zu denen, die auf Lücken und kritische Punkte in den bereits auf dem Markt erhältlichen Bausätzen hingewiesen haben. Die DHM Bausätze sind das Ergebnis unserer Erfahrung im 3D-Druckbereich und unserer Kenntnis von Qualitätsherstellern. Darüber hinaus haben wir dank unserer hauseigenen Werkstatt durch konstruktive Verbesserungen maßgeschneiderte Komponenten geschaffen, die optimale Zuverlässigkeit und Leistung bieten.
Die DHM Bausätze von Voron 2.4 sind derzeit in 3 Hauptvarianten erhältlich, die sich nur in der Größe des Bauraums unterscheiden:
Bausatz Voron 2.4 250 mm → 250x250x250 mm
Bausatz Voron 2.4 300 mm → 300x300 mm
Bausatz Voron 2.4 350 mm → 350x350x350 mm
Es besteht die Möglichkeit, den Bausatz unter step individuell anzupassen, z. B. die Wahl des Extruders oder der Steuerplatine.
Möchten Sie Ihren eigenen 3D-Drucker Voron 2.4 bauen?
Unsere Schritt-für-Schritt-Bausätze für Voron 2.4 enthalten 9 step + ein optionales Zehntel. In jedem step finden Sie die Bauteile für den Zusammenbau sowie eine Anleitung mit Hinweisen und Bautipps.
Wir haben uns entschlossen, den Aufbau des Voron 2.4 in mehrere Schritte zu unterteilen, um den Aufbau zu erleichtern und auch einen zeitlich gestaffelten Kauf zu ermöglichen. Wir konzentrieren uns auf die Qualität und Zuverlässigkeit der Komponenten, anstatt einen billigen oder unvollständigen Bausatz anzubieten.
Warum ein Voron 2.4 Kit kaufen?
Die Besitzer des Voron 2.4 loben ihn für seine Zuverlässigkeit und Schnelligkeit. Wenn Sie einen Bausatzdrucker kaufen, können Sie verschiedene Punkte individuell anpassen: vom Aussehen bis zur Wahl der Größe, der Art der Elektronik, des Extruders und vieles mehr.
Der Voron 2.4 DHM Bausatz ist unter STEP zu finden: ein Schritt-für-Schritt-Ansatz, um einen Drucker Voron zu bauen, jeder in seiner eigenen Zeit. Auf step finden Sie alles, was Sie für die Fertigstellung des jeweiligen Teils der Baugruppe benötigen, so dass Sie das Projekt unterbrechen und ohne besondere Schwierigkeiten wieder aufnehmen können.
Wir haben einige der Schritte in der offiziellen Anleitung Voron in spezifische Anleitungen für jede step herunterladbare PDF-Datei aufgeteilt und angepasst. So finden Sie Schritt für Schritt Unterstützung bei der Montage. Das Handbuch für diese step finden Sie im Abschnitt "Anhänge" auf dieser Seite.
Werfen Sie einen Blick auf unseren BLOG:
https://www.dhm-online.com/de/blog/printers-3d-voron-design-c13
Der Bausatz enthält (BOM STEP 5 V2.4 300 mm):
1 x E-Profil (2020 Profile) - 290mm
2 x C-Strangpressprofile (Profile 2020) - 400mm
1 x D-Profil (Profile 2020) - 380mm
8 x Verzinkte Innensechskantschraube 5x10
1 x Kunststoffschienenzentrierung mgn9 / mgn12 - PETG - Inklusive
20 x Verzinkte Zylinderkopfschraube 3x8
8 x Zylinderkopfschraube mit verzinkter Muffe 5x16
6 x Verzinkte Sechskantmutter M5
8 x Verzinkte Zylinderkopfschraube 5x40
8 x Stahl-Unterlegscheibe 5x10x1 mm
4 x Flanschlager F695ZZ
10 x Zylinderkopfschraube mit verzinktem Sockel 3x8
2 x Zylinderkopfschraube mit verzinktem Sockel 5x10
2 x Zylinderkopfschraube mit verzinkter Muffe 5x16
2 x verzinkte Linsenkopfschraube mit Innensechskant 5x30
2 x Stahl-Unterlegscheibe 5x10x1 mm
6 x Zylinderkopfschraube mit verzinktem Innensechskant 3x16
3 x Messinggewindeeinsatz M3 - 3x4x5 mm (Kettenhalterung)
26 x Mutter mit Feder zur Nachmontage - Stahl Serie 5 - Gewinde M5
34 x Mutter mit Feder zur Nachmontage - Stahl der Serie 5 - Gewinde M3

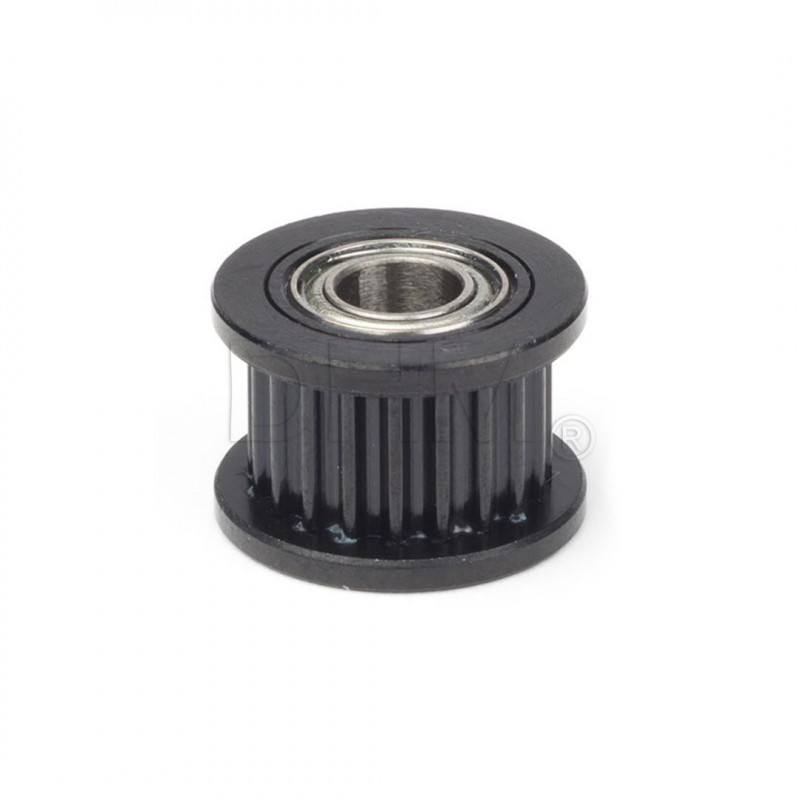

2 x GT2 SYNCHRONOUS Riemenscheibe Ø 5 mm 20 Zähne H6 - Farbe schwarz
2 x Linear-Kugelumlaufschiene MGN9 - Edelstahl 440C
1 x Lineare Kugelumlaufschiene MGN12 - Edelstahl 440C
OPTIONAL Kunststoffbausatz XY-Gelenke
