SKR 3 EZ BIGTREETECH - Hauptplatine für 3D-Drucker Kontrollkarten 19570048 Bigtreetech

Product Sheet

Please login to Download PDF

Zum Projekt hinzufügen

Info! Sie können Ihrem Projekt auch ein Produkt hinzufügen, das nicht zum Kauf verfügbar ist.

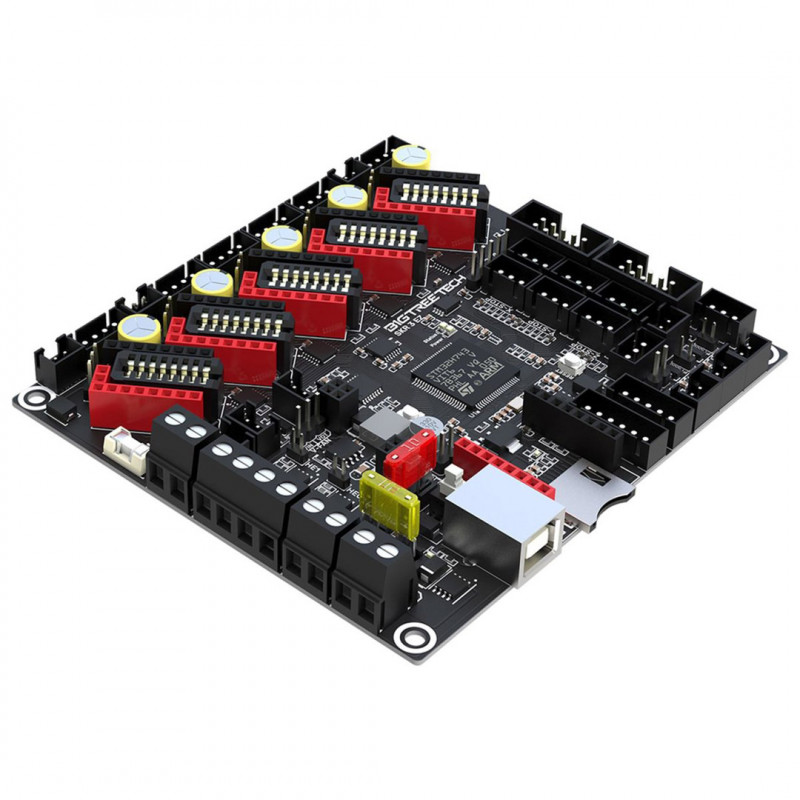

SKR 3 EZ BIGTREETECH - Hauptplatine für 3D-Drucker

Name: SKR 3 EZ BIGTREETECH - Hauptplatine für 3D-Drucker
Brand: Bigtreetech
SKU: 19570048
Price: 95.56 EUR
Availability: PreOrder

Reference: 19570048

95,56 €

Bruttopreis ohne Versandkosten

Jetzt vorbestellen

Lieferzeiten in den Lagerdetails angegeben

Artikeldetails
Marke Bigtreetech
Artikel-Nr. 19570048
-- Lagerdetails: Auf Lager *

*Regelmäßige Transporte im ganzen Land

Beschreibung

SKR3 ist der Nachfolger des BIGTREETECH SKR 2 Motherboards und bietet viele neue und verbesserte Funktionen. Dies ist die EZ-Version des neuen SKR3 BTT-Boards.
Es verfügt über Steckplätze für das neue driver EZ von BigTreeTech, es können aber auch normale driver TMCs verwendet werden.
Dank des 32-Bit-ARM-Cortex-M7-Prozessors (STM32H743VI-Serie) ist diese Karte in der Lage, mehr arithmetische Prozesse durchzuführen als die in den meisten 3D-Druckern eingebauten 8-Bit-Standardkarten.
Es unterstützt bis zu 5 stepper driver und verfügt über eine schnellere 480 MHz CPU. Die driver Motorspannung des neuen SKR 3 EZ kann ebenfalls über Jumper von 24V auf 48V eingestellt werden. 48 V werden jedoch nur bei Verwendung des driver 5160 unterstützt.

Hauptmerkmale:

Motherboard kompatibel mit driver EZ
32-Bit-MCU
480 Mhz ARM Cortex-M7
kompatibel mit open source Klipper, RepRap und Marlin Software
höhere driver Motorspannung für höhere Druckgeschwindigkeiten

Was sind die Unterschiede zwischen dem BTT SKR 3 EZ Board und dem SKR 3?

Funktion	SKR 3 EZ	SKR 3
Zentrale Frequenz	480 MHz	480 MHz
Ausgangsstrom	5A	5A
Fan-Schnittstellen	3 CNC-Lüfter, 3 normale Lüfter	3 CNC-Lüfter, 2 normale Lüfter
Motorspannung	DC12V-DC48V	DC12V-DC24V
Driver unterstützt	EZ5160/2209/2208/2225/2226/2130/6609 TMC5160/2209/2225/2226/2208/2130	TMC5160/2209/2225/2226/2208/2130/ST820 LV8729, DRV8825, A4988, usw.
Unterstützung driver EZ	ja	keine
Optionale CNC-Lüfterspannung	ja	ja

Weitere Informationen, Anleitungen und Firmware finden Sie hier:
https://github.com/bigtreetech/SKR-3

Das Paket enthält: 1 x BIGTREETECH SKR 3 EZ

Read more
Produktspezifikationen:
Abmessungen des Produkts: 109,7x98mm
Einbaumaße: 102x76mm
Prozessor: ARM Cortex-M7 CPU STM32H743VI
EEPROM: 24C32 32 Kbit
Eingangsspannung: DC12V-DC24V
Motorspannung: DC12V-DC48V

Logikspannung: DC3,3V
Firmware: Marlin, Klipper, RepRap
Wi-Fi-Schnittstellen: ESP-12S, ESP-07S, ESP32
Lüfterschnittstellen: 3 CNC-Lüfter, 3 normale Lüfter, optionale CNC-Lüfterspannung
Erweiterungsschnittstellen: BLTouch (Servos, Probe), PS-ON, PWR-DET, Fil-DET, CAN FD
Driver Motor: EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, usw.
Unterstützte Modi driver: SPI, UART, PASSO/DIR
Schnittstellen driver motor X, Y, Z (doppelte Z-Achse), E0, E1, Fünf-Wege
Heizungsschnittstellen: beheiztes Bett (HB), Heizkabel (E0, E1)
Temperatursensor-Schnittstelle: 1 100K NTC, 2 100K NTC, PT1000 optional
PC-Schnittstelle: USB
Dateiformat: G-Code
3D-Drucker-Konfiguration: Cartesian, Delta, Kossel, Ultimaker, CoreXY
Empfohlene Software: Cura, Simplify3D, Pronterface, Repetier-host, Makerware
Bildschirm: Serieller Touchscreen, SPI-Touchscreen, LCD-Display

Weitere Spezifikationen finden Sie in der Bildergalerie. Für weitere Informationen wenden Sie sich bitte an uns.
Der Artikel, den Sie erhalten, kann sich je nach Produktionscharge in einigen Merkmalen von dem auf dem Bild gezeigten Artikel unterscheiden. Trotzdem bleibt die Funktionalität erhalten.
