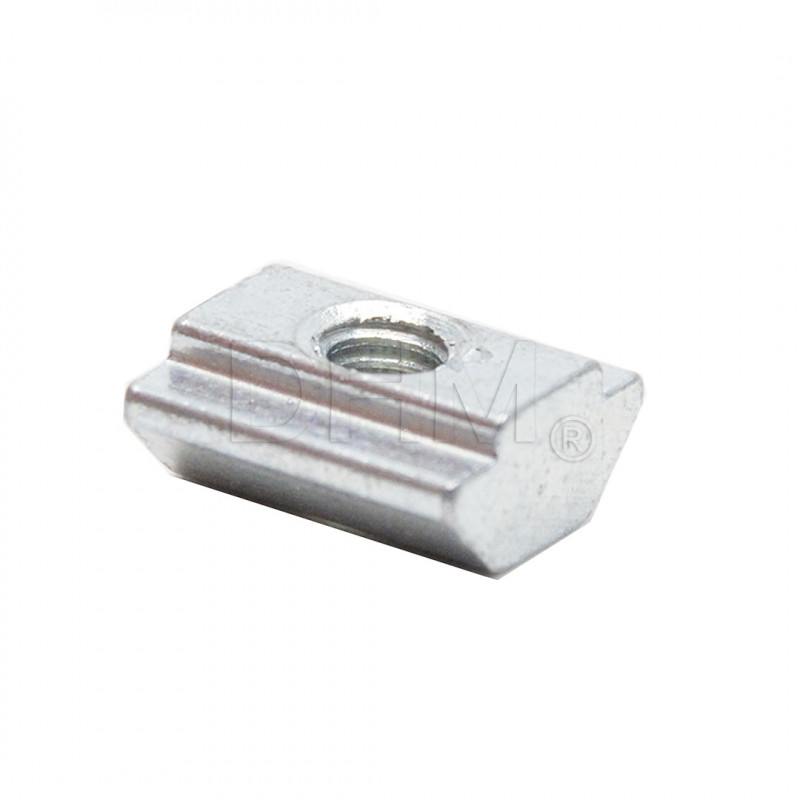

Écrou de prémontage - Acier série 5 - Filetage M4

Les profilés à rainure en T sont principalement conçus à des fins structurelles et de fixation. Les profilés à rainure en V, tout en conservant leurs capacités structurelles, ont leurs bords de rainure chanfreinés à 45° pour servir de rail pour les roues linéaires.

Le choix dépend de la charge et de la longueur des travées. La série 20 est optimale pour les structures compactes d'une longueur maximale de 1 mètre. Pour les machines-outils ou les établis soumis à des contraintes mécaniques, nous recommandons les séries 30 ou 40 pour minimiser la flexion.

Oui, nos profilés respectent les normes internationales d'extrusion. Il suffit de vérifier la taille de la rainure (par exemple, rainure de 6 mm pour la série 20 ou rainure de 8 mm pour la série 30) pour assurer la compatibilité des écrous et des accessoires.

Absolument. Le trou central du profilé est conçu pour être fileté (par exemple M6 pour la série 20 ou M8 pour la série 30), ce qui permet de visser les pieds réglables, les roulettes ou les profilés tête-bêche.

Le système T-Slot est conçu pour offrir une résistance structurelle maximale. La forme de la fente permet l'utilisation d'écrous marteaux qui, une fois serrés, créent une connexion extrêmement solide par friction et pression, rendant la structure résistante aux vibrations et aux charges dynamiques, ce qui est idéal pour les machines-outils et les châssis industriels.

Bien entendu. Bien qu'il s'agisse de profilés structurels en T, il est possible d'intégrer des systèmes de mouvement linéaire en utilisant des glissières à recirculation de billes ou des arbres supportés qui sont vissés directement sur la rainure du profilé, garantissant une plus grande précision de glissement que les systèmes à rouleaux.
