Ce kit vous permet de monter une "sonde" pour l'axe Z de votre imprimante Voron 2.4
Le circuit imprimé facilite le câblage de l'arrêt en Z de l'imprimante Voron.
Il est pré-assemblé avec un micro-rupteur 1 A 125V AC et un connecteur JST à 2 broches.
En outre, il y a un câble de 40 cm et des vis de fixation.
Pour un montage correct sur l'imprimante Voron, si l'interrupteur de fin de course du circuit imprimé comporte un levier, celui-ci doit être retiré.
Vous pouvez utiliser des pinces à becs étroits et appliquer une force légère pour le retirer.
Des vis autotaraudeuses pour l'assemblage sont également fournies.

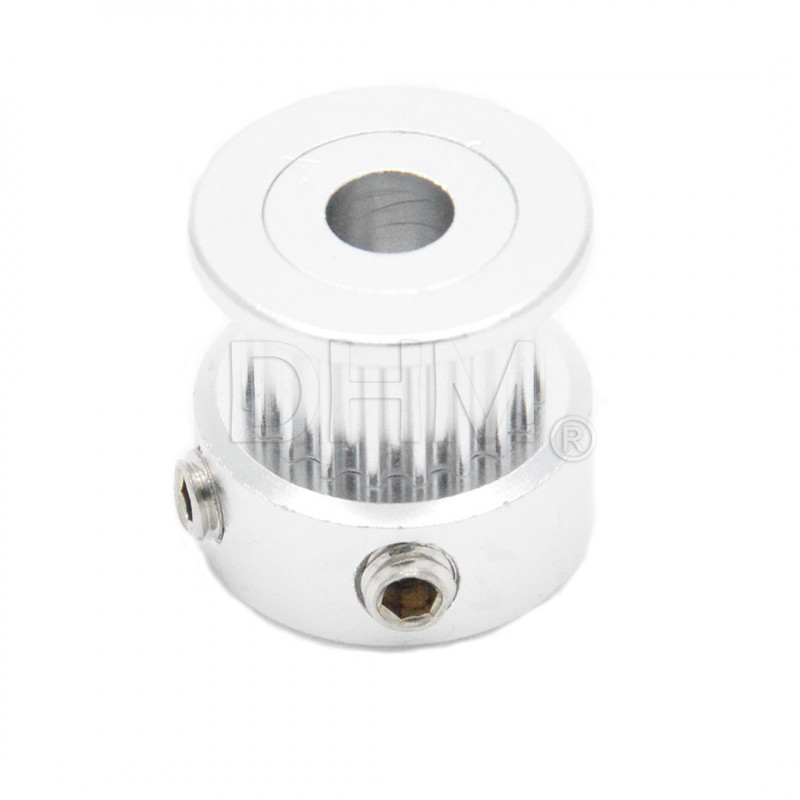

En plus de la planche dans le kit est une poulie GT2 Ø 5mm 20 dents H6. Il est monté à la presse dans la pièce moulée (non fournie dans le kit) pour servir de siège à l'arbre et permettre ainsi le fonctionnement correct du "palpeur".
L'arbre est un acier rond trempé et rectifié d'un diamètre de 5 mm et d'une longueur de 30 mm.
Il peut y avoir ou non une petite rainure, mais ce n'est pas essentiel au fonctionnement.
Avec la carte de circuit imprimé et la poulie à 20 dents GT2, il constitue un système de "palpeur" économique qui permet de placer correctement les axes de votre imprimante 3D.

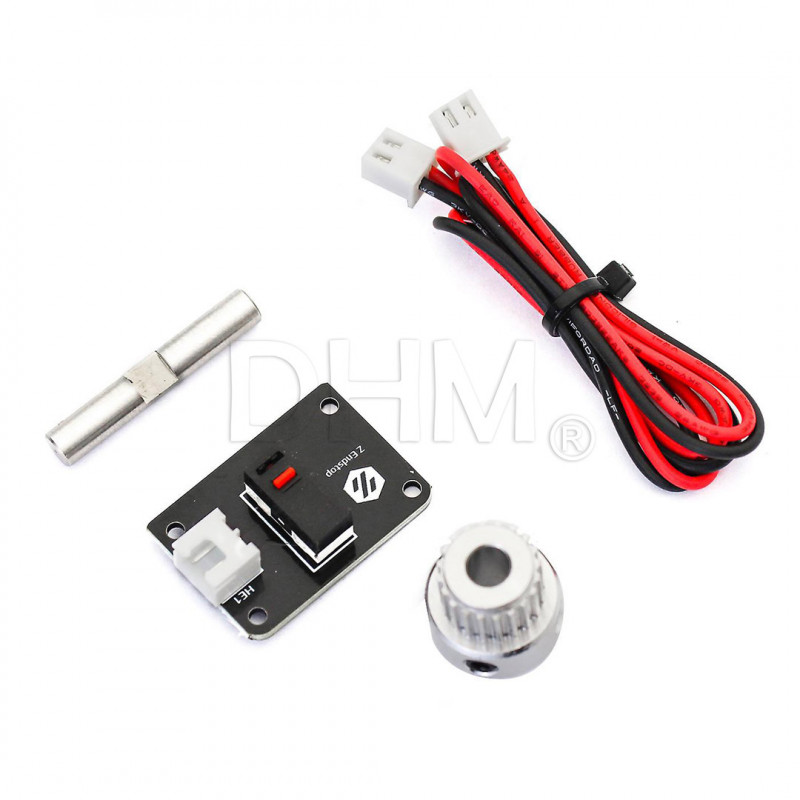

Le paquet contient :
1 x carte PCB de fin de course de l'axe Z avec câble de 40cm pour Voron 2.4
1 x poulie GT2 Ø 5mm 20 dents H6
1 x Arbre trempé et rectifié Ø 5mm x 30mm pour Voron 2.4
