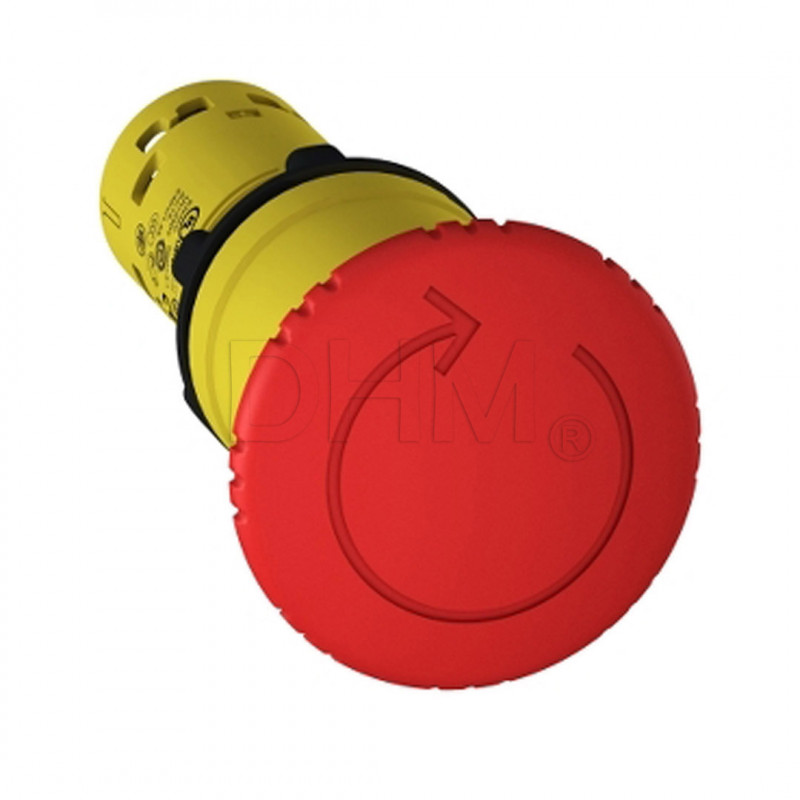

Bouton poussoir d'urgence Ø22 - rouge - tête champignon Ø40 - déclenchement rotaz. - 2 NF Schneider Electric

Présentation

• Gamme de produits : Harmony XB7
• Type de produit : Bouton d'arrêt d'urgence
• Nom de l'appareil : XB7
• Diamètre de fixation : 22 mm
• Forme de la tête : Circulaire
• Type d'opérateur : Loquet mécanique
• Réarmement : Tourner pour déverrouiller
• Type d'opérateur : Champignon rouge Ø 40, non marqué
• Composition et type de contact : 2 NC
• Connexions - bornes : Bornes à vis, <= 2 x 1.5 mm² avec extrémité de câble selon IEC 60947-1 / Bornes à vis, 1 x 0.34...2 x 2.5 mm² sans extrémité de câble selon IEC 60947-1
• Présentation de l'appareil : Produit monobloc

Caractéristiques techniques

• Largeur totale CAD: 40 mm
• Hauteur totale CAD: 40 mm
• Profondeur totale CAD: 72 mm
• Description Bornes ISO n° 1 : (13-14)NO / (21-22)NC
• Poids net : 0,035 kg
• Fixation de l'appareil : Trou de fixation - diamètre : 22.5 mm 22.3 +0.4/0 selon IEC 60947-1
• Espacement des fixations : >= 30 x 40 mm (panneau porteur) Métal - épaisseur : 1...6 mm / >= 30 x 40 mm (panneau porteur) Plastique - épaisseur : 2...6 mm
• Type de fixation : écrou de fixation sous la tête : 2...2.4 Nm
• Fonctionnement du contact : Fonctionnement du contact : Snap-action
• Utilisation du contact : Standard
• Ouverture positive : Conformément à la norme IEC 60947-5-1 appendice K
• Durée de vie mécanique : 100000 cycles
• Couple de serrage : 0,8...1,2 Nm selon IEC 60947-1
• Forme de la tête (vis) : tête Phillips compatible avec le tournevis JIS No 1 / tête Phillips compatible avec le tournevis Philips No 1 / tête Phillips compatible avec le tournevis pozidriv No 1 / tête fendue compatible avec le tournevis Ø 4 mm / tête fendue compatible avec le tournevis Ø 5,5 mm
• Protection contre les courts-circuits : fusible à cartouche de 4 A de type gG selon IEC 60947-5-1
• Tension nominale d'isolation [Ui] : 250 V (degré de pollution 3) selon IEC 60947-1
• Tension nominale de tenue aux chocs [Uimp] : 4 kV selon IEC 60947-1
• Courant nominal de fonctionnement [Ie] : 0,1 A à 250 V, DC-13, R300 selon IEC 60947-5-1 / 0,22 A à 125 V, DC-13, R300 selon IEC 60947-5-1 / 0,75 A à 240 V, AC-15, C300 selon IEC 60947-5-1 / 1,5 A à 120 V, AC-15, C300 selon IEC 60947-5-1
• Endurance électrique : 1000000 cycles, DC-13, 0,3 A à 24 V, plage de fonctionnement <216000 cycles/m, facteur de charge : 0,5 selon IEC 60947-5-1 appendice C / 1000000 cycles, AC-15, 0,03 A à 230 V, plage de fonctionnement <216000 cycles/m, facteur de charge 0,5 selon IEC 60947-5-1 appendice C / 1000000 cycles, AC-15, 0,09 A à 240 V, plage de fonctionnement <108000 cycles/m, facteur de charge : 0,5 selon IEC 60947-5-1 appendice C
• Fiabilité électrique : Λ < 5 x 10exp(-7) à 17 V et 5 mA selon IEC 60947-5-4

Environnement

• Traitement de protection : TH
• Température de stockage : -40...70 °C
• Température ambiante : -25...70 °C
• Classe de protection contre les chocs électriques : Classe II selon IEC 60536
• Degré de protection IP : IP20 selon IEC 60529 (arrière) / IP65 selon IEC 60529 (avant)
• Degré de protection NEMA: NEMA 12 conforme à UL 50 / NEMA 3 conforme à UL 50
• Normes de référence : IEC 60947-5-5 / UL 508 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
• Certifications du produit : GOST / CCC
• Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6
• Résistance aux chocs : 15 gn (durée = 11 ms) pour une accélération demi-sinusoïdale selon IEC 60068-2-27
