Le câblage est l'un des aspects les moins visibles mais les plus critiques d'une imprimante 3D ou d'une machine CNC. Un connecteur inadéquat peut entraîner une résistance parasite, une surchauffe, des ruptures intermittentes et, dans le pire des cas, des incendies. Dans ce guide, nous examinons les principaux connecteurs utilisés dans l'impression 3D, leurs spécifications et le moment où il convient d'utiliser chaque type.
Connecteurs pour signaux et capteurs
JST-XH (pas de 2,5 mm)
Les connecteurs JST-XH sont la norme pour les connexions de capteurs de température (thermistances), de butées, de capteurs de filament et de ventilateurs de faible puissance. Ils sont compacts, fiables et faciles à sertir. Les cartes Duet3D, BTT et la plupart des cartes mères les utilisent largement. Courant maximum : 3A par contact. Disponibles de 2 à 12 broches.

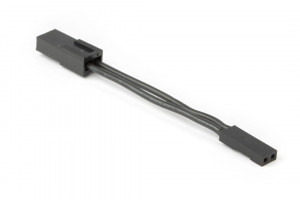

Dupont (pas de 2,54 mm)
Les connecteurs Dupont sont omniprésents dans le monde Arduino et dans le prototypage. Ils sont pratiques pour les tests et les planches à pain, mais ne sont pas idéaux pour les installations permanentes car ils ont tendance à se déconnecter sous l'effet des vibrations. Pour les imprimantes 3D, ils sont acceptables pour les signaux, mais ne sont pas recommandés pour les alimentations.
Molex Micro-Fit 3.0 (pas de 3,0 mm)
Les Molex Micro-Fit sont des connecteurs de qualité industrielle avec un engagement positif (clic) qui empêche toute déconnexion accidentelle. Courant maximum : 5A par contact. Ils constituent le choix professionnel pour les moteurs stepper, les ventilateurs de puissance et les connexions point à point fiables. Les cartes Duet3D les utilisent pour les connexions de moteurs.
Connecteurs de puissance
XT30 et XT60
Les connecteurs XT sont nés dans le monde des drones FPV et sont rapidement devenus populaires dans l'impression 3D en raison de leur excellent rapport courant/taille. Le XT30 supporte jusqu'à 30A en continu et est idéal pour connecter l'alimentation à la carte de contrôle. Le XT60 supporte jusqu'à 60A et est utilisé pour connecter la plaque chauffante haute puissance. Les deux ont des contacts en cuivre plaqué or et une forme qui empêche l'inversion de polarité.
Wago 221 (bornes à levier)
Les blocs de jonction de la série 221 de Wago constituent la solution la plus sûre et la plus rapide pour les raccordements au courant alternatif (entrée de l'alimentation) et les épissures de câbles. Elles s'ouvrent et se ferment à l'aide d'un levier, acceptent des câbles de 0,2 à 4 mm² et ne nécessitent aucun outil. Ils sont certifiés pour un usage domestique et industriel. Particulièrement utiles pour le raccordement de l'alimentation secteur aux alimentations à découpage.
Bornes et sertissage
Le câblage professionnel nécessite des cosses à sertir et une pince à sertir adaptée. Les cosses pour JST-XH et Molex Micro-Fit nécessitent des pinces spécifiques (telles que la SN-01BM ou la SN-2549 disponibles sur DHM-online). Un sertissage bien fait offre un contact électrique supérieur à la soudure, avec l'avantage d'un démontage facile.
Tableau récapitulatif
|
Connecteur |
Pas |
Courant max. |
Utilisation typique |
|
JST-XH |
2,5 mm |
3A |
Capteurs, butées, thermistances, ventilateurs |
|
Dupont |
2,54 mm |
3A |
Prototypage, Arduino, signaux |
|
Molex Micro-Fit |
3,0 mm |
5A |
Moteurs stepper, ventilateurs de puissance |
|
XT30 |
- |
30A |
Alimentation de la carte contrôleur |
|
XT60 |
- |
60A |
Plaque chauffante, haute puissance |
|
Wago 221 |
- |
32A |
Joints AC, alimentation |
|
Embout |
- |
Variable |
Terminaison du câble sur les blocs de jonction |
Conseils pratiques pour un câblage sûr
Ne jamais mélanger les connecteurs de puissance avec les connecteurs de signaux. Utilisez toujours des câbles dont la section est adaptée à l'intensité du courant (voir les tableaux AWG/mm²). Fixez les câbles à l'aide de colliers de serrage et de pigtails pour éviter qu'ils n'interfèrent avec les pièces mobiles. Vérifiez tous les sertissages en les tirant légèrement avant l'installation. Ne jamais souder les câbles dans les connecteurs XT : la soudure peut créer un point rigide qui se brise sous l'effet d'une flexion répétée. Utilisez toujours le sertissage.
