Avez-vous toujours rêvé d'améliorer votre ensemble avec une sérigraphie PCB de créature effrayante et un arrangement de LEDs qui fait briller les yeux ?
Adafruit adore mettre des NeoPixels sur son visage, comme en témoignent ses nombreuses lunettes LED lumineuses projects. Chacune d'entre elles nécessite un certain nombre de soudures, et le coût de chaque NeoPixel s'élève rapidement. Ils ont donc voulu réaliser un assemblage de PCB qui puisse être utilisé par n'importe quel microcontrôleur pour fabriquer de l'électronique faciale glamour.
Remarque : vous recevez un panneau de lunettes à DEL par commande. La sélection de la sérigraphie est aléatoire par commande ; nous ne pouvons pas changer ou contrôler celle que vous obtenez !
Le panneau avant des lunettes à DEL Adafruit comporte 116 DEL RVB 2x2 mm disposées de manière astucieuse, toutes contrôlées par un pilote I2C IS31FL3741 qui gère l'ensemble de la modulation d'impulsions en largeur (PWM).
De chaque côté se trouvent des fiches STEMMA QT / JST-SH - utilisez-les avec l'un de nos câbles pour le relier à la carte de pilotage de votre choix. Bien sûr, vous pouvez choisir la gauche ou la droite, puis si vous voulez ajouter du matériel supplémentaire, comme un accéléromètre ou un capteur de lumière, vous pouvez enchaîner sur l'autre côté. Il y a également six trous de montage pour la fixation d'une monture de lunettes de votre choix - nous vous recommandons de vous procurer des "montures de mode" au centre commercial ou chez un vendeur ambulant, elles sont toutes à la mode et fourniront un excellent support mécanique.
Nous proposons quatre modèles de sérigraphie différents : insecte, loup, chat et Dragon (regardez ces crocs redoutables !). Chaque modèle est exactement le même sur le plan mécanique et électrique, la seule différence étant ce qui est sérigraphié sur le dessus du circuit imprimé.
Remarque : vous recevez un panneau de lunettes à DEL par commande. La sélection de la sérigraphie est aléatoire par commande ; nous ne pouvons pas changer ou contrôler celle que vous obtenez !
Regardez ces caractéristiques : la
puce pilote de LED IS31Fl3741 utilise l'I2C pour contrôler les LED avec un PWM de 8 bits par couleur (24 bits par LED RVB), écrivez des données de pixel et elle se chargera automatiquement du pilotage de la matrice.
Alimentation et communication par STEMMA QT pour un câblage facile Les

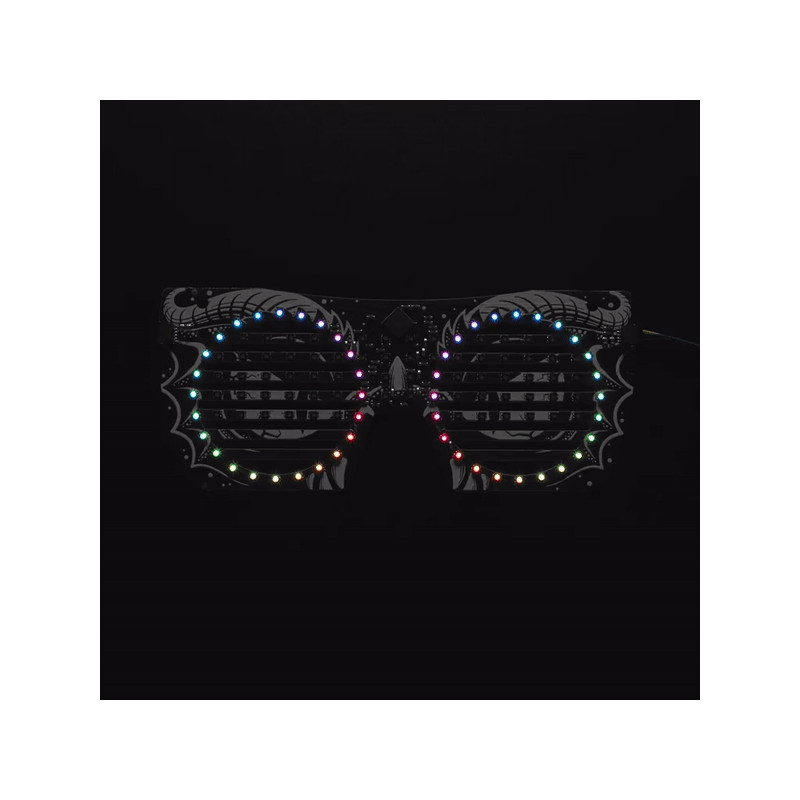

LED sont disposées en 2 anneaux de 24 LED autour de chaque œil et en une matrice superposée de 16x5.
La matrice a deux pixels inférieurs "manquants" au-dessus du nez. Certaines LED sont partagées entre la matrice et les anneaux !
Arduino et support de la bibliothèque CircuitPython/Python
Détails techniques
Dimensions du produit : 147.0mm x 63.0mm x 4.5mm / 5.8" x 2.5" x 0.2"
Poids du produit : 20.5g / 0.7oz
