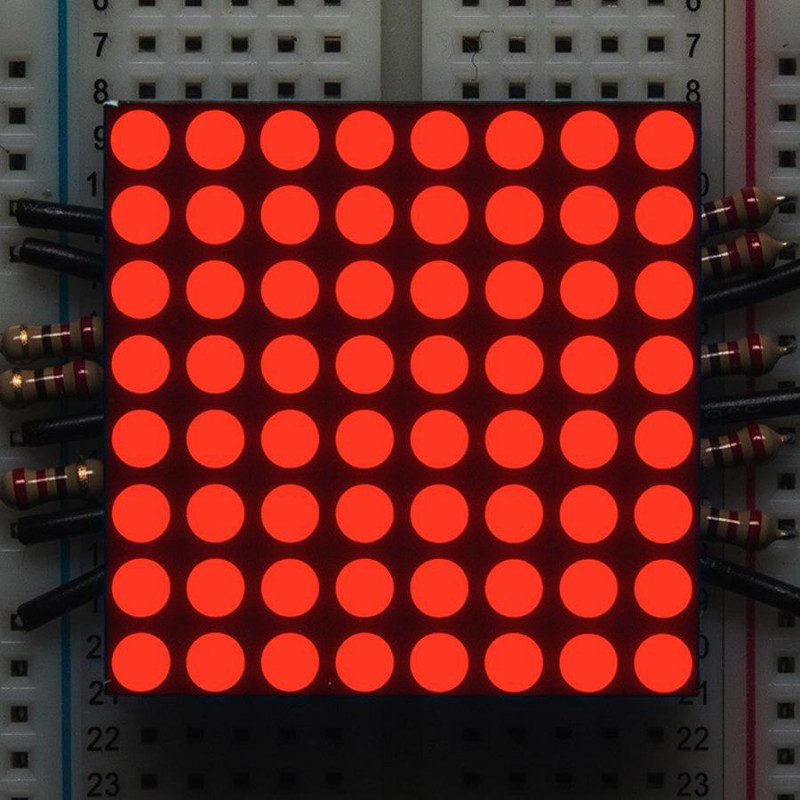

Petite matrice de LED rouges 1,2" 8x8 ultra lumineuses - KWM-30881CVB

Réalisez un panneau défilant ou un petit écran vidéo avec cette matrice de LED rouges quadrillées 8x8.
Ne mesurant que 1,2 pouce de côté, il est assez visible mais pas trop grand pour ne pas s'insérer dans une planche à pain ! Il y a 16 broches sur le côté, 8 sur chaque, avec un espacement de 0,1", de sorte que vous pouvez facilement le brancher sur une planche d'essai avec une rangée de chaque côté pour le câbler.
Comme l'écran est dans une grille, vous devrez le contrôler par multiplexage 1:8. Nous vous suggérons d'utiliser un 74HC595 et un TPIC6B595 (en utilisant le 74HC' pour contrôler les 8 anodes à la fois et en utilisant le TPIC' pour piloter une cathode à la fois) ou d'utiliser un seul MAX7219 qui fera le travail de multiplexage pour vous.
Le terrain de jeu Arduino propose une série de tutoriels présentant le MAX7219 et les matrices de LED 8x8
DÉTAILS TECHNIQUES

La fiche technique contient tous les détails techniques de
cette pièce
Il s'agit d'une matrice de LED à cathode commune
Le terrain de jeu Arduino propose une série de tutoriels présentant le MAX7219 et les matrices de LED 8x8
Utilisation d'un registre à décalage haute puissance pour piloter des matrices 8x8 avec un NETduino
