Duet3DSe trata de una tarjeta hija diseñada específicamente para la gama de tarjetas controladoras.

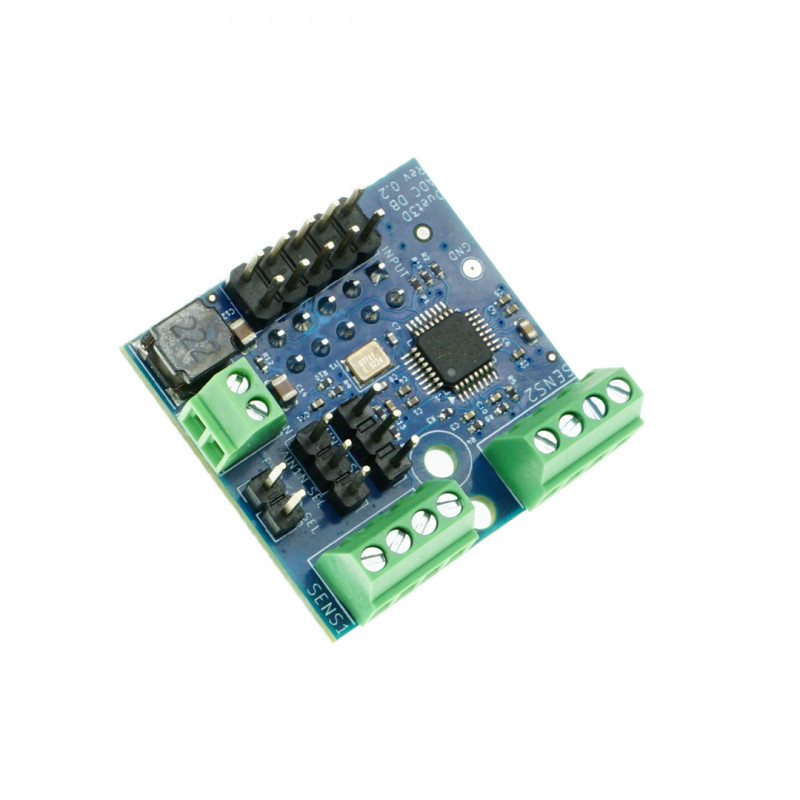

La tarjeta hija Duet 3 ADC proporciona dos canales de convertidor analógico-digital (ADC) de alta resolución. Estos son útiles para la lectura de señales analógicas tales como la retroalimentación de presión de hardware externo.
Esta tarjeta hija forma parte de una serie de tarjetas de sensores con conexión SPI que también incluye tarjetas hijas PT100 y Termopar.
La tarjeta hija ADC es compatible con las tarjetas principales Duet 3 y Expansion 3HC.
Cada tarjeta secundaria admite 2 canales, es decir, dos entradas analógicas independientes por tarjeta secundaria. Las tarjetas principales Duet y las tarjetas de expansión admiten dos, una o cero tarjetas hijas. Consulte la tabla siguiente.
Tenga en cuenta que la tarjeta hija ADC no es compatible con el hardware Duet 2.
|
Tarjeta Duet
|
Número de Tarjetas Soportadas
|
Notas
|
|
Placa base Duet 3 6HC
|
2
|
superpuesto
|
|
Placa base Duet 3 6XD
|
2
|
apilado
|
|
Duet 3 Mini 5+
|
1
|
La conexión directa daña el conector TEMP0, por lo que se requiere un cable plano corto <100 mm (no suministrado) para conectar la placa.
|
|
Duet 3 Expansión 3HC
|
2
|
superpuesto
|
|
Duet 3 Expansión 1HCL
|
1
|
sólo v2.0. DRIVER La conexión directa daña el conector, por lo que se requiere un cable plano corto <100 mm (no suministrado) para conectar la placa.
|
|
Duet 3 Toolboard 1LC
|
No compatible
|
|
|
Duet 3 Roto Toolboard
|
No compatible
|
|
|
Duet 3 Expansión 1XD
|
No compatible
|
|
Nota: Las placas base y las placas de expansión que sólo admiten una placa hija pueden tener una placa hija ADC, un termopar o un sensor de temperatura PT100, pero no dos. Las que soportan dos placas hijas SPI pueden tener diferentes placas hijas conectadas.
Contenido del paquete: 1 x Duet 3 ADC Daughterboard
