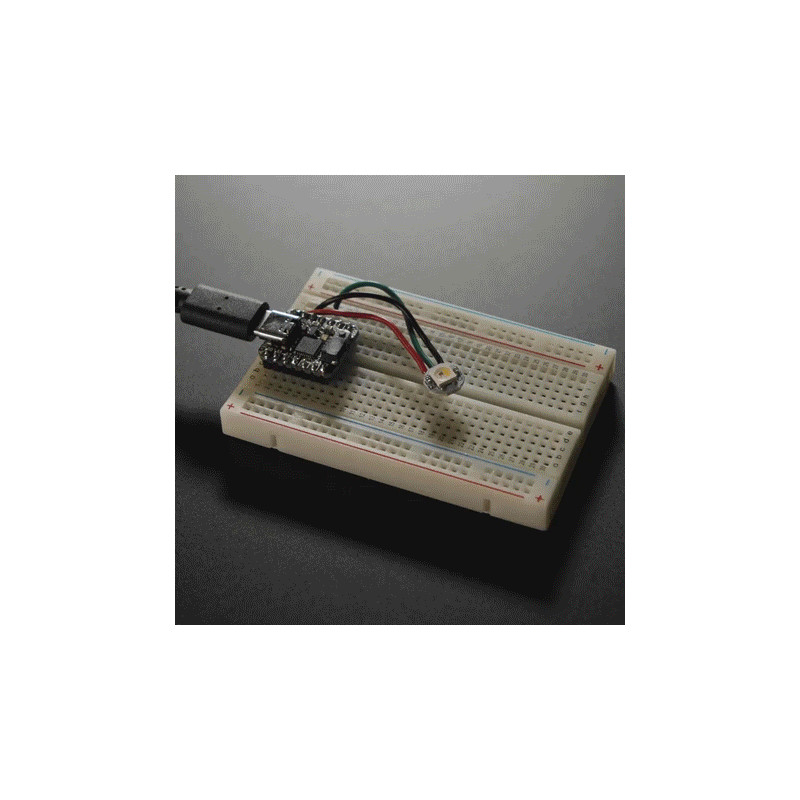

Estos son los más pequeños de los NeoPixel que existen. Diminutos y brillantes píxeles RGB+Blanco para su proyecto.
Estas pequeñas placas de circuito impreso sólo miden 9,1 mm x 9,1 mm y tienen dos conjuntos de tres almohadillas en la parte posterior para soldar los cables. Estos LEDs ultra-brillantes tienen un driver de corriente constante integrado en el paquete del LED. Los píxeles son encadenables, por lo que sólo necesitas 1 pin/cable para controlar tantos LEDs como quieras.
Estos píxeles tienen una capacidad de color de 32 bits (24 bits RGB y 8 bits de blanco) y el chip controlador se encarga del PWM. Como el LED es tan brillante, necesitas menos corriente/potencia para conseguir los efectos que quieres. El controlador es de corriente constante, así que no hay problema si la potencia de tu batería cambia o fluctúa un poco.
El NeoPixel está "dividido", una mitad es el RGB que conoces y amas, la otra mitad es un LED blanco con un fósforo amarillo. Sin luz, parece un autobús escolar. Encendidos son increíblemente brillantes (como si me dolieran los ojos) y se pueden controlar con PWM de 8 bits por canal (8 x 4 canales = 32 bits de color en total). Es ideal para añadir muchos puntos blancos coloridos y cálidos a tu proyecto.
Ten en cuenta que son RGBW, por lo que tendrás que asegurarte de que tu controlador NeoPixel está configurado para RGBW en lugar de para el RGB estándar/por defecto.
Cada píxel consume hasta ~70mA (con los cuatro LEDs RGBW encendidos para obtener el máximo brillo del blanco). Un Arduino puede manejar hasta 350 píxeles a 30 FPS (se quedará sin RAM después de eso). Utilizando el cable de cinta, se pueden colocar a una distancia de hasta 6" (después de eso, se pueden producir caídas de potencia y corrupción de datos)
Cada pedido viene con 10 botones de píxeles controlables individualmente.
Adafruit tiene un tutorial que muestra el cableado, los cálculos de uso de energía, el código de ejemplo para el uso, etc. ¡Por favor, échale un vistazo! Ten en cuenta que necesitarás una librería NeoPixel con soporte RGBW que no siempre está disponible. Si intentas controlarlos con una biblioteca NeoPixel 'RGB' simple, obtendrás resultados muy extraños. La librería Adafruit NeoPixel soporta RGBW, pero si usas otra cosa, ten en cuenta que puede requerir algunos cambios. Además, el elemento LED azul está cerca del fósforo blanco y la luz se filtra en él, por lo que la luz azul tendrá una mezcla de blanco también.
DETALLES TÉCNICOS
Dimensiones: 9,1mm x 9,1mm x 3,1mm / 0,36" x 0,36" x 0,125"
Peso (una sola PCB): 0,3g
Protocolo de velocidad de 800 KHz
Diseño encadenable
Alimentación de 5 VDC (puede funcionar hasta 3,5V pero el color se atenuará), corriente de 18,5mA por LED (~75mA máximo total por píxel)
Hoja de datos del SK6812
